Прес для плющення гофрованих / гофрованих труб

ТЕХНІЧНІ ДАНІ:

Матеріал: Загартована конструкційна сталь

Тип пресування: Плюснути виїмки для ущільнення

Діаметр обтиснутих труб:

• Внутрішній діаметр труби DN 12 - FI 16 мм (з'єднувач 1 /2")
• Внутрішній діаметр труби DN 16 - FI 20 мм (з'єднувач 3/4")
• Внутрішній діаметр труби DN 20 - FI 25 мм (роз'єм 1")
• Внутрішній діаметр труби DN 25 - FI 32 мм ( з'єднувач 1 1/4")
• Внутрішній діаметр труби DN 32 - FI 40 мм (з'єднувач 1 1/2")
• Внутрішній діаметр труби DN 40 - FI 50 мм (з'єднувач 2")

Застосування: прес призначений для вирівнювання гофр труб з нержавіючої сталі, що забезпечує точне та безпечне розміщення плоскої прокладки, виключаючи ризик пошкодження.

• Застосування: сантехнічні установки, опалення, кондиціонування повітря, промислові системи, системи теплових насосів, установки в будівлях з особливими гігієнічними вимогами

Цей пристрій є вдосконаленим інструментом, призначеним для професіоналів у встановленні, санітарії а також опалення та промисловість. Прес був розроблений, щоб гарантувати найвищу точність і надійність у підготовці гофрованих труб з нержавіючої сталі до встановлення плоских прокладок. Завдяки ергономічному дизайну та сучасним технічним рішенням цей прес забезпечує комфорт використання та підвищує ефективність роботи.

Інноваційні функції

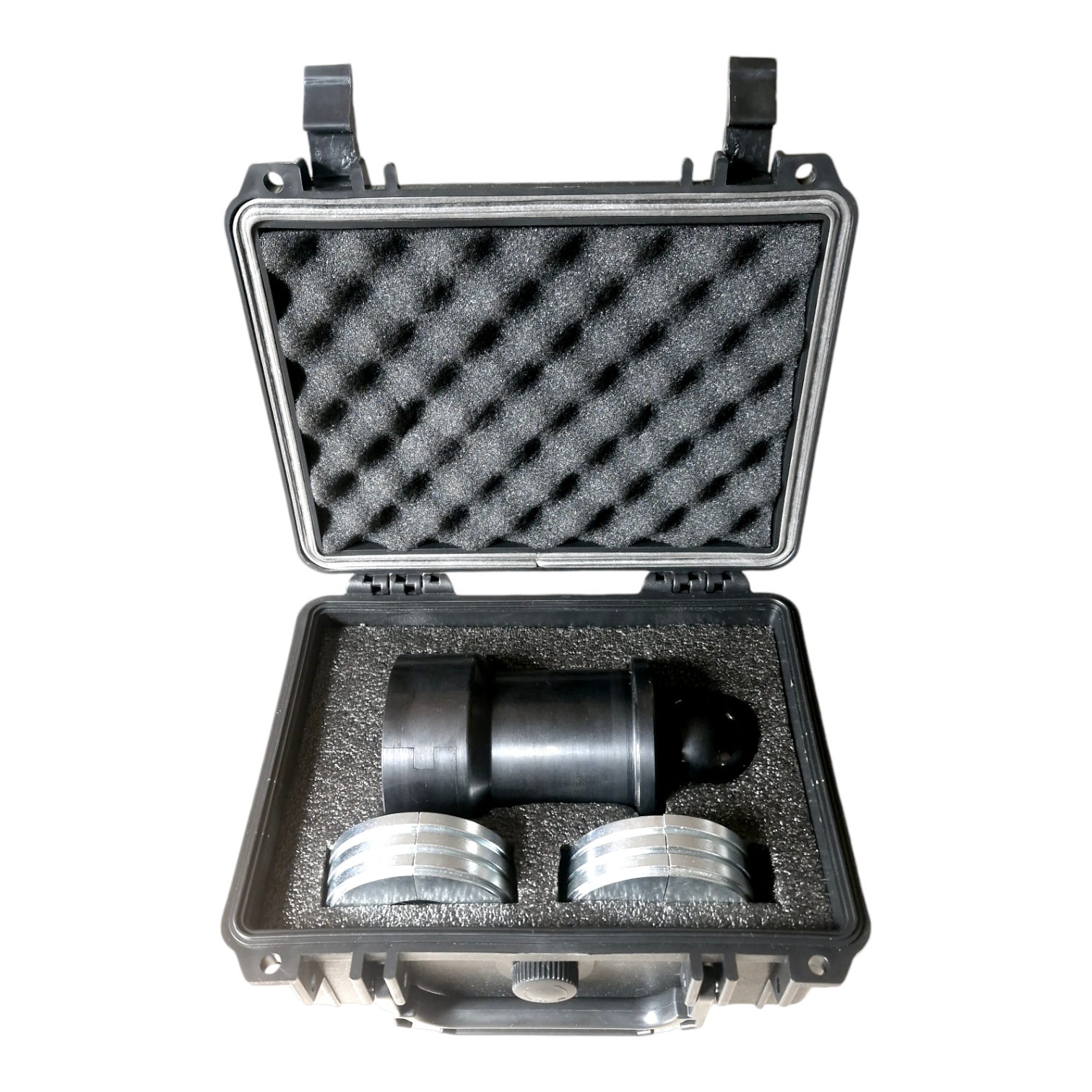

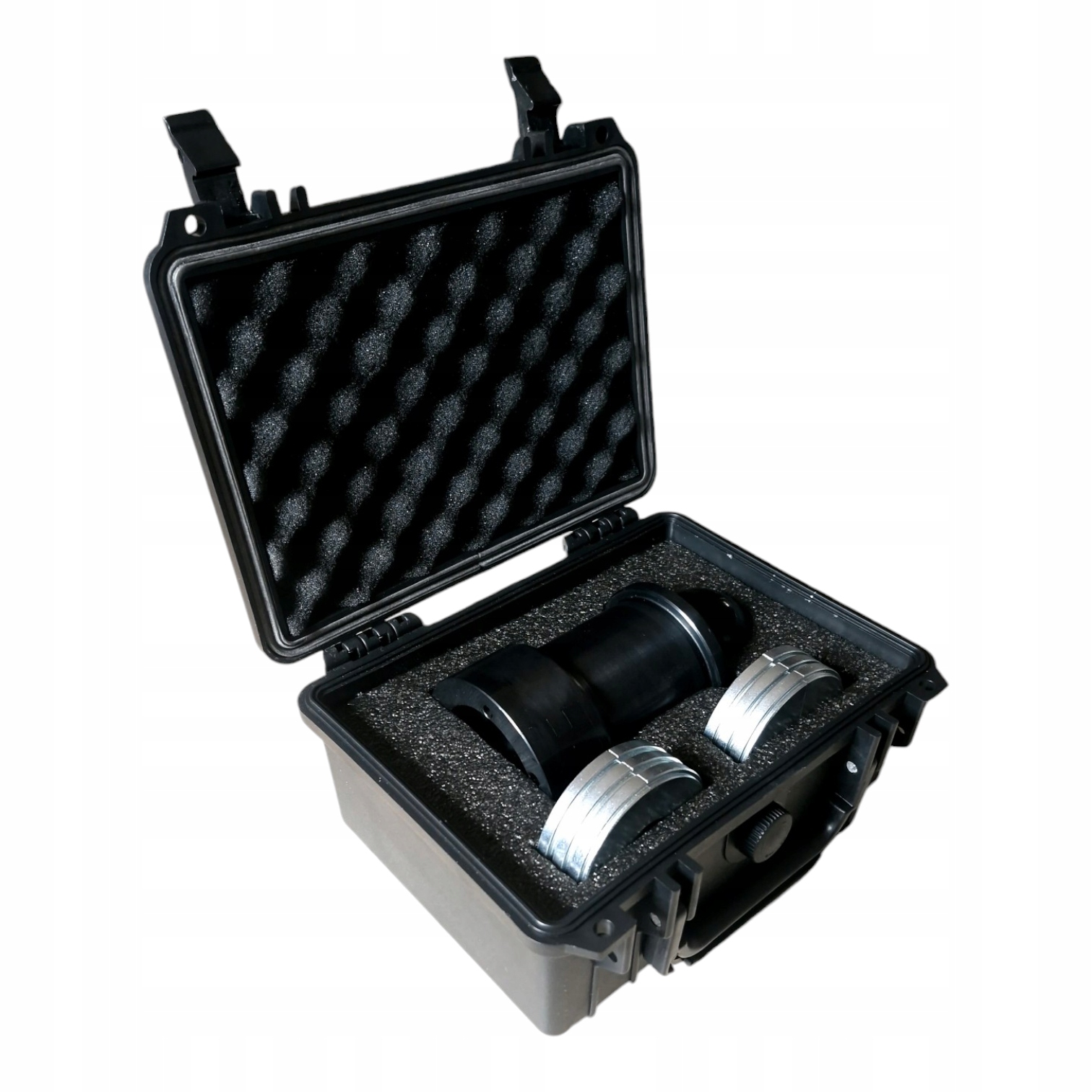

✔️Система швидкої заміни півкільця: дозволяє миттєво змінювати діаметр пресованої труби без необхідності використання додаткові інструменти. Півкільця стабільно встановлені завдяки механізму фіксатора з кульковими підшипниками.

✔️Ергономіка: прес розроблено з урахуванням зручності користувача. Профільовані рукоятки і звужений корпус забезпечують комфорт навіть при тривалій роботі.

✔️Універсальність: Можливість сплющувати гофри труб різного діаметру, без необхідності купувати доп. елементів, що робить інструмент надзвичайно універсальним у широкому діапазоні застосувань.

Процес зведення

1. Помістіть трубу в отвір, утворений півкільцями.

2. Закрийте прес-рука. Тримайте важіль преса закритим протягом усього процесу вирівнювання надрізу, щоб прес не відкрився під час обтиску.

3. Перемістіть плунжер у напрямку до труби, тримаючи круглу ручку, щоб рівномірно вирівняти паз. Повторюйте процес, поки не досягнете бажаного ефекту. Після завершення роботи переконайтеся, що краї труби гладкі та непошкоджені, щоб забезпечити правильне розміщення прокладки.

4. Щоб правильно сплющити трубу, досить обжати останню надріз гофрованої труби. Для збереження стійкості з'єднання останньої насічки з контргайкою встановіть на трубу стопорне півкільце (в комплект не входить). Крім того, ви можете обжати більше однієї виїмки, але це не обов’язково.

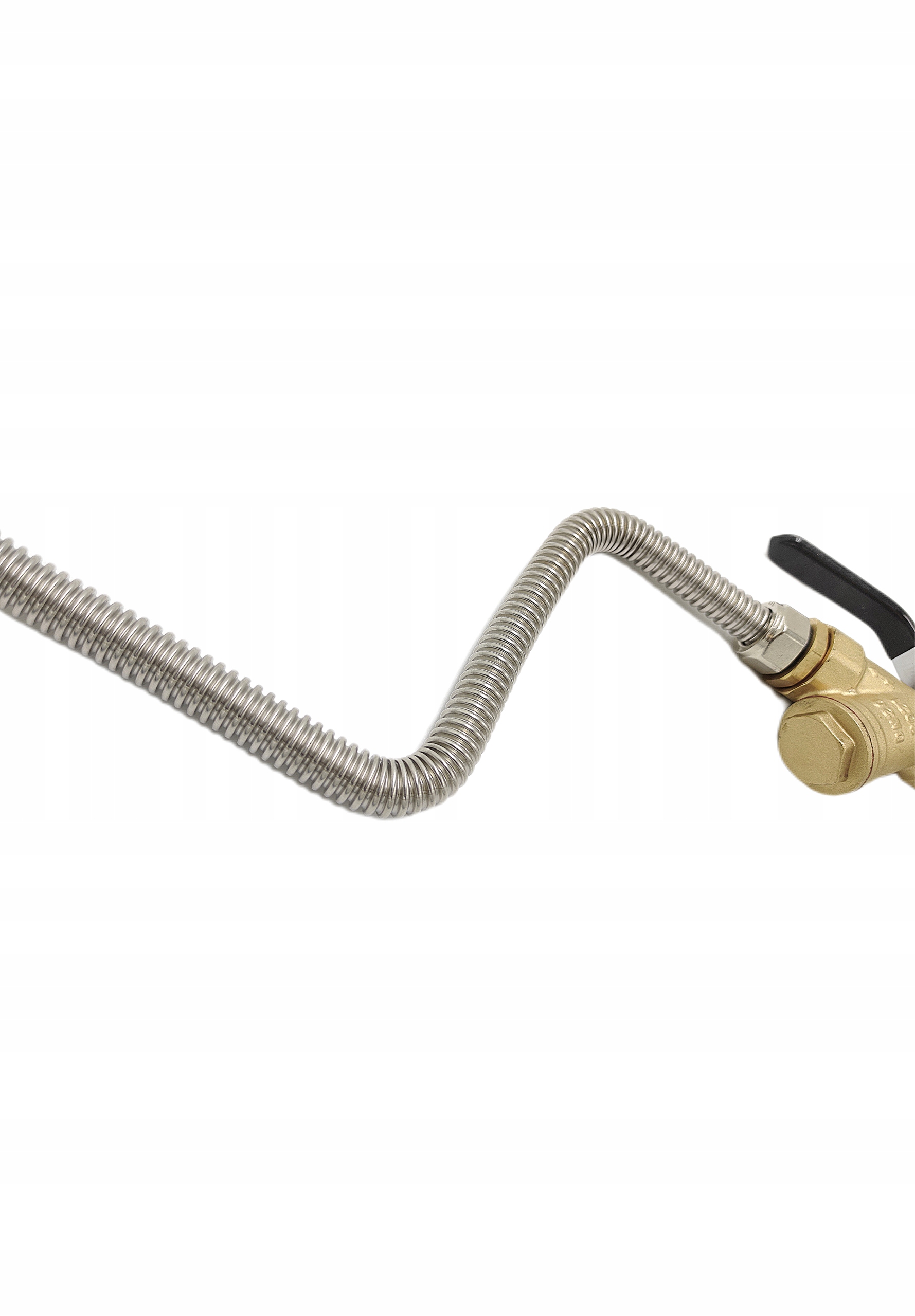

Шланги з нержавіючої сталі — це гофровані, гнучкі трубопроводи, виготовлені з аустенітної нержавіючої сталі AISI 316L відповідно до PN-EN ISO 10380. Вони призначені для підключення побутових приладів до систем опалення, водопостачання, включаючи питну воду, і сонячних установок. Система передбачає розрізання кабелю з нержавіючої сталі та притискання з’єднувача на кінці шланга.

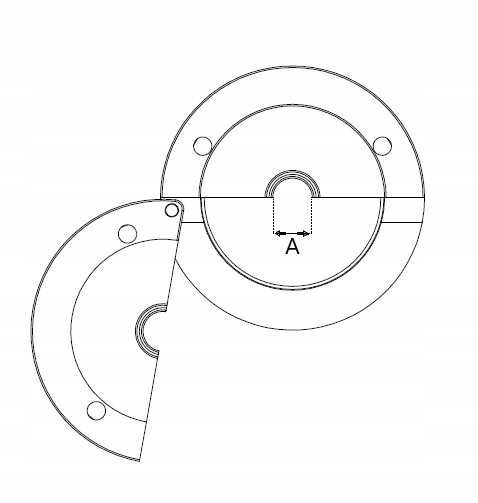

Кільця сумісні з кабелями, зокрема: UNNIFLEX, Flexo, AYVAZ. Перед роботою з трубами інших виробників перевірте, чи відповідають півкільця діаметру труби між вирізами. Розміри отвору кільця:

• DN12 - 13 мм
• DN16 - 17,3 мм
• DN20 - 21,5 мм
• DN25 - 26 мм
• DN32 - 35 мм
• DN40 - 45 мм
