IBUS

інтерфейс modBM, наприклад, для Navcoder, Ibus App Android

Вибрані функції інтерфейсу IBUS modBM у поєднанні з популярною програмою Navcoder:

• перегляд даних iBUS у реальному часі (90% команд англійською мовою) )
• сканування шин зв'язку (шина), перевірка правильності з'єднань
• доступ до сервісної інформації - наприклад, пробіг, остання заміна масла
• LCM (Light Control Module ) кодування; відключення світлового оповіщення (корисно при установці світлодіодів); кодування денних ходових вогнів (DRL)

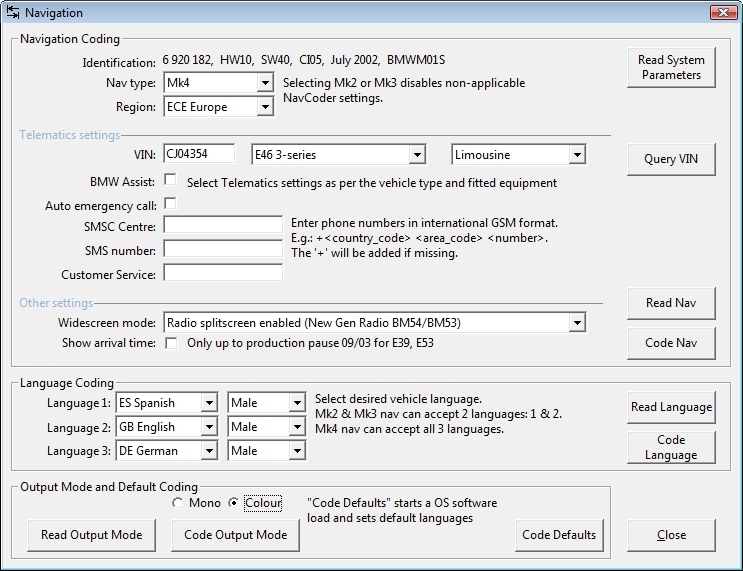

• кодування навігації MK2, MK3, MK4 (наприклад, зміна мови, моно/кольоровий дисплей, налаштування розділення екрана, зміна регіональних налаштувань)

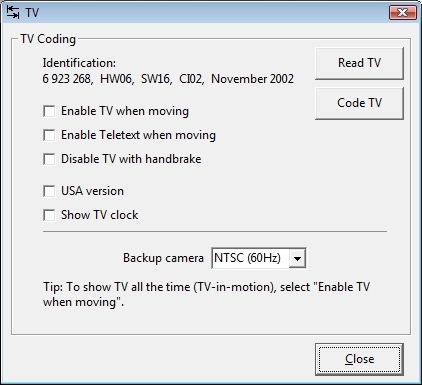

• кодування телевізора, запуск телебачення в русі, NTSC/PAL тощо
• кодування ULF телефонних модулів, TCU bluetooth
• синхронізація часу з підключеним ПК (до секунди)
• тестове паркування датчика (PDC) у режимі реального часу
• читання та запис даних журналу ibus.

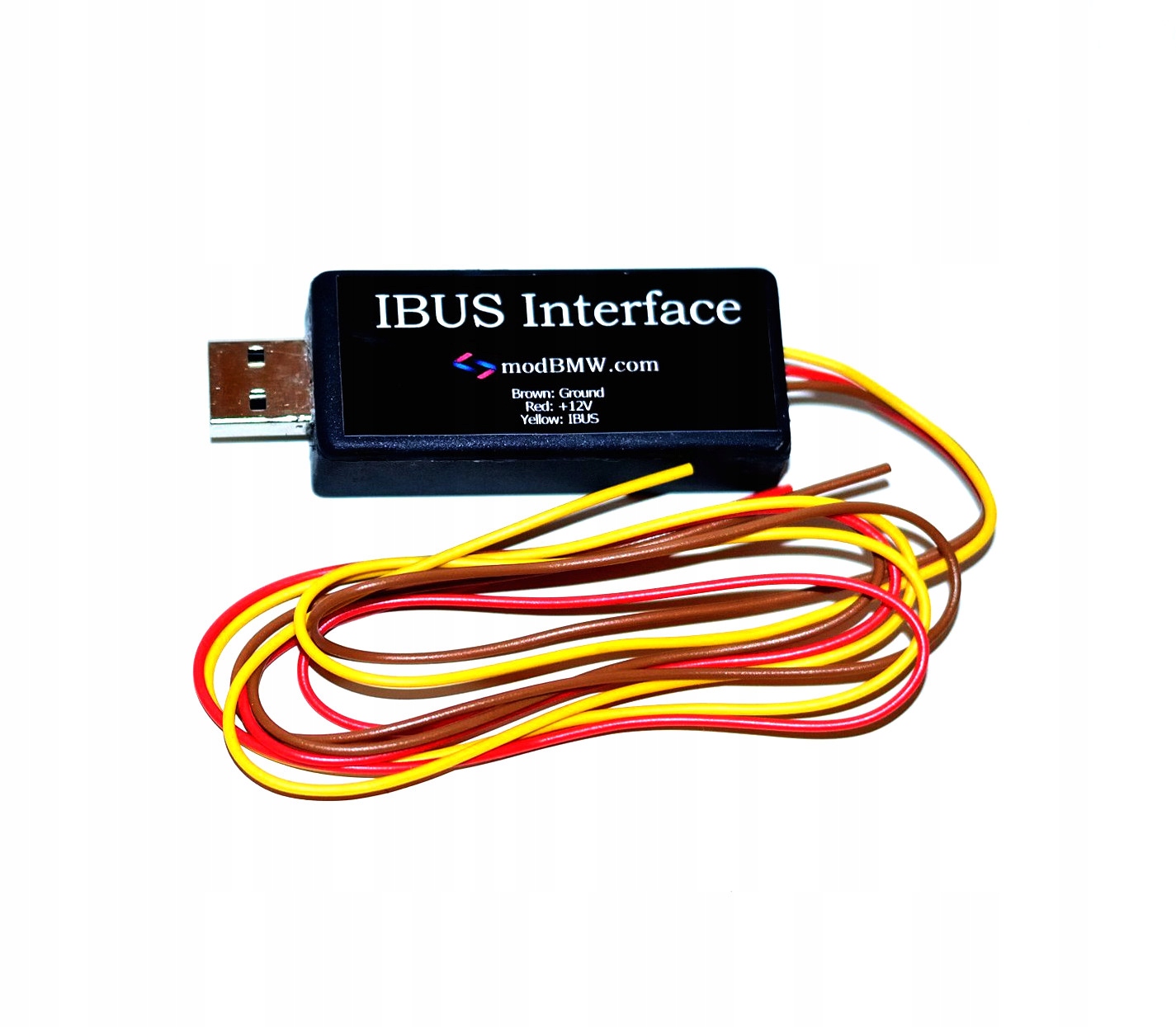

Інтелектуальний та високоякісний USB-інтерфейс IBUS modBM для зв’язку через IBUS/KBUS/ PBUS та інші LIN-BUS.

Інтерфейс IBUS від modBM працює на мікрочіпі TH3122, забезпечуючи дуже хорошу якість зв’язку з комп’ютером або смартфоном Android. Як ви можете прочитати на форумах BMW, це не так очевидно у випадку інтерфейсів інших виробників.

Встановлювати драйвер не потрібно, що завжди створює потенційні проблеми. IBUS modBM має вбудовані драйвери для найпопулярніших операційних систем.

Пристрій IBUS modBM працює з такими популярними програмами, як:

• Navcoder
• Програма IBUS для Android
• ibuscommunicator
• Діагностичне програмне забезпечення Webasto
• інші програми для linbus, IBUS, Kbus тощо.

Веб-сайти програмного забезпечення:

https://modbm.com/downloads/

http://www.navcoder.com/

Моделі BMW, які використовують iBUS/KBUS - сумісні з інтерфейсом:

• BMW 3 серії E46 (1998-2007)
• BMW 5 серії E39 (1995) -2004) )
• BMW 7 серії E38 (1994-2001)
• BMW X3 E83 (2003-2009)
• BMW X5 E53 (1999-2006)
• BMW Z4 E85 E86 (2002-2008)
• BMW Mini One і Cooper R50 (2001-2006)
• BMW Mini кабріолет R52 (2005-2008)
• BMW Mini Cooper S R53 (2001-2006)
• BMW Range Rover L322 (1999-2005)
• BMW Rover 75 R40 (1999-2005)< /li>
• BMW MG ZT X10 / ZT-T X11 (2001-2005)
• BMW Rolls Royce Phantom RR1 (2003-2007)

Встановлення

Щоб під’єднати інтерфейс IBUS до вашого автомобіля, вам потрібно лише під’єднати 3 дроти до джгута електропроводки автомобіля: 12 В, GND (земля), IBUS/KBUS.

Приклади розташування цих проводів у автомобілі:

• 3-контактний роз’єм для CD-чейнджера
• роз’єми для радіо
• роз’єми для світла модуль
• роз'єми для модуля GM
• роз'єми навігації МК

Червоний провід в інтерфейсі - 12В (червоний, червоно-білий, червоний). -зелений в машині).

Коричневий дріт - заземлення (коричневий, коричневий і білий в машині).

Жовтий дріт - IBUS (білий і сірий з жовтими крапками) або KBUS (білий і червоний із жовтими крапками).

IBUS – це завжди білий провід із сірими смугами та жовтими крапками.

Деякі моделі BMW (напр. E46) оснащені не IBUS, а KBUS - білим проводом з червоними смугами і жовтими точками. У цьому випадку KBUS слід підключити до

Інтерфейс, розроблений modBM, має практично нульове споживання струму (0,2 мА) - це означає, що розряд акумулятора через це дуже малоймовірний.

Інтерфейс IBUS може бути пошкоджений тільки механічно або лише через коротке замикання живлення, або нічого
