3-секційний гідравлічний комплект 40 л/хв з плаваючою секцією та засувкою для TURA

КОД SKRAW MET: [8522]

Виробник: SM-G (SKRAW MET GROUP)

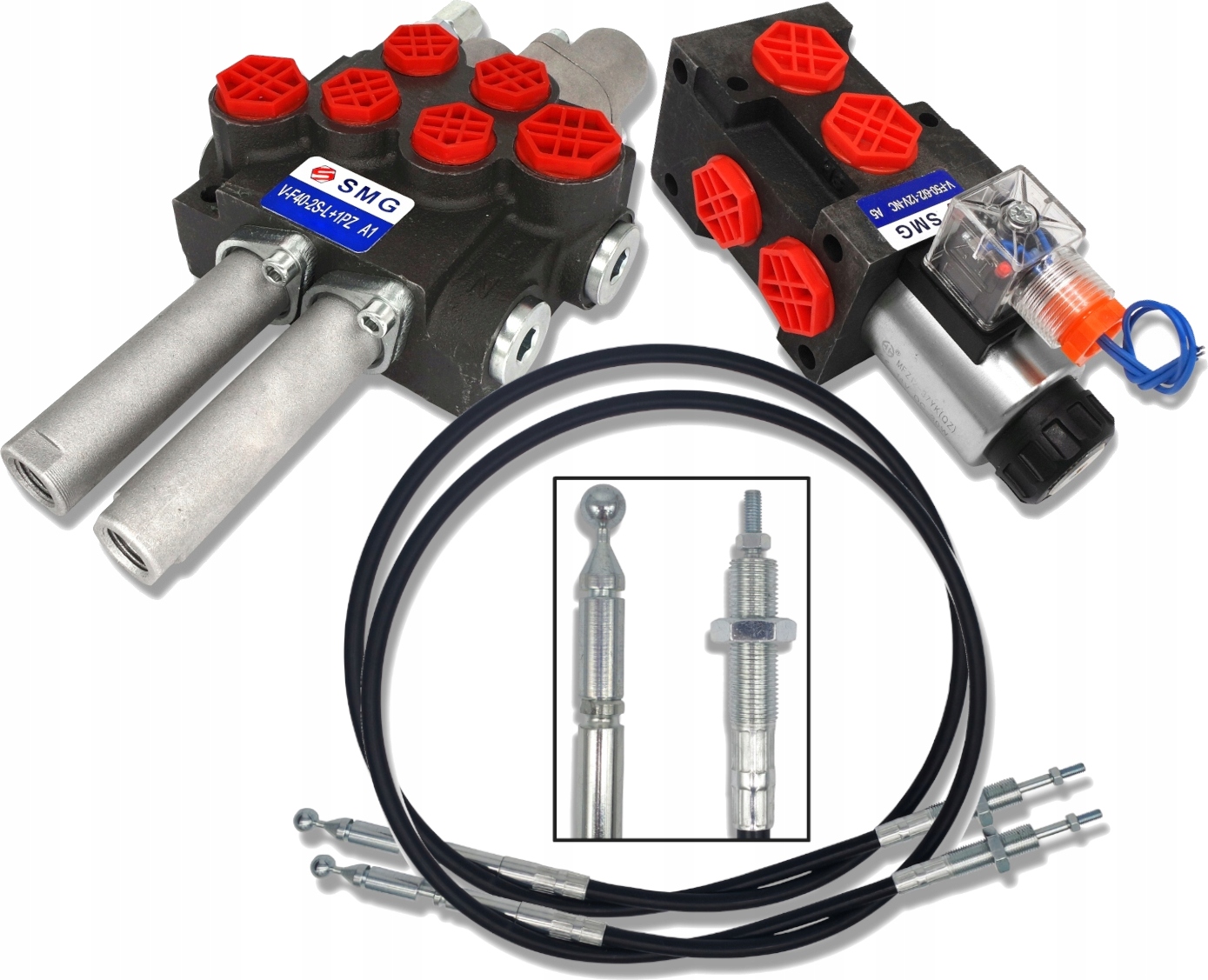

Вміст набору:

• 2x довжина мотузки 1,5 м [3934]
• розподільник для кабелів, 2 секції, 40л/хв - плаваюча секція + засув [1720]
• електромагнітний клапан - дільник 6/2 12В 50л/хв [2547]

Набір ідеально працює в машинах і пристроях з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та однією додатковою секцією після натискання кнопки.

Набір має багато переваг,які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 40 Л, ДЛЯ КАБЕЛІВ + ПЛАВАЮЧА СЕКЦІЯ З ЗАСУВКОЮ В 1 БІК (K16+8)

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний, моноблочний розподільник з паралельною системою та плаваючою (поглинаючою) камерою.

Відрізняється компактною конструкцією, стабільною роботою та високою універсальність.

Дозволяє керувати двома приводами подвійної або (після підключення одного з портів) односторонньої дії.

Можливе з'єднання їх послідовно до існуючої системи (потрібен напірний рукав).

Керування з кабіни за допомогою кабелів і джойстика.

!УВАГА! У даному розподільнику секція із засувкою розташована лише в одній секції з ПЛАВАЮЧОЮ ФУНКЦІЄЮ

Універсальний розподільник, який використовується в різних типах машин, таких як:

• Циклоп
• Екскурсії
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трьохпозиційний бігунок (1 - 0 - 2) із засувкою

• з засувкою, тобто сам утримує положення в робочому положенні< /li>
• Положення 0 нейтральне (джойстик поставлений вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлено по діагоналі вперед) шток поршня приводу висувається .
• Робоче положення 2 (джойстик поставлений похило назад), шток приводу втягується.

Трипозиційний повзунок (1 - 0 - 2)

• самостійно повертається у вертикальне положення на пружині
• Нейтральне положення 0 (джойстик вертикально – трос ослаблений) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик встановлено в похилому положенні вперед) шток поршня приводу висувається.
• Робоче положення 2 (джойстик встановлено в косе положення назад) шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 1/2''
• Задня частина (T) BSP 1/2''
• Секційний вихід BSP 3/8''
• З'єднання BSP 1/2"

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

Електромагнітний клапан 6/2 12v 50 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування іншим приводом.

Використовується в гідравлічному управлінні, найчастіше на розподільнику 2-секційний, як 3-секційний, наприклад, захват, крокодил тощо.

Можливе підключення послідовно.

якісний електромагнітний клапан, що характеризується компактною структурою, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад застосування електромагнітного клапана: два гідравлічні циліндри подвійної дії, керовані однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою "P"), ми можемо керувати двома незалежними актуаторами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування тобто. важіль або джойстик.

Ви повинні взяти до уваги той факт, що це не дозволяє вам керувати двома приводами одночасно.

Технічні дані:

• Нитки (BSP): 1/2"
• Максимальний потік масла: 50 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла:-15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

P1 - P2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, P1 або P2 буде зворотним або живленням)

A - B - C - D ВИХОДИ ДЛЯ ПРИЙМАЧІВ (АКТУАТОРИ)< /h2>

Кабель для керування розподільником з кулькою 1,5 м

Виробник: SM-G (Skraw-Met Group)

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінці:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5, різьба повзуна M6x1,6
