3-секційний гідравлічний комплект 80л/хв для TURA

КОД SKRAW MET: [8053]

Виробник: SM-G (SKRAW MET GROUP)

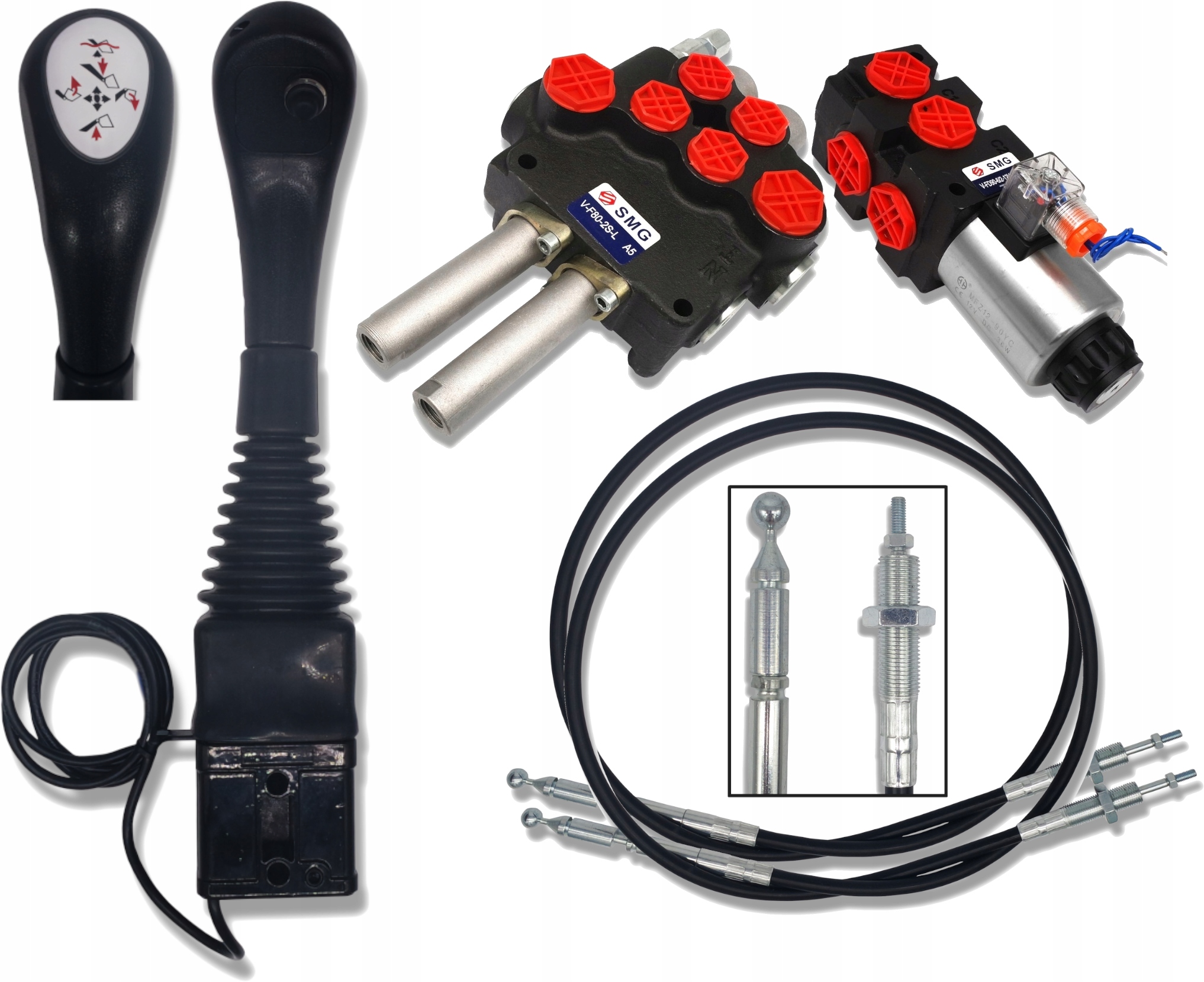

Вміст набору:

• SM-джойстик G для м'ячів з 1 кнопкою [3928]
• мотузка 2x2 м [0203]
• гідравлічний розподільник для кабелів, 2 секції, 80л/хв [1603]
• електромагнітний клапан - дільник 6 /2 12V 90L/min [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та однією додатковою секцією після натискання кнопки.

Набір має багато переваг,які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ, 80 Л, ДЛЯ КАБЕЛІВ

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується компактна структура, стабільна робота та висока універсальність.

Забезпечує керування двома приводами подвійної дії або (після підключення одного з портів) односторонньої дії.

Це можливе послідовне підключення до існуючої системи (потрібен напірний рукав).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Дивертер універсальний, може використовуватися в різних типах машин наприклад:

• Циклоп
• Повороти
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато інших< /li>

Трипозиційний повзунок (1 - 0 - 2)

• пружина сама повертається у вертикальне положення
• Позиція 0 нейтральна (джойстик вертикально - трос провисає) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлено в косе переднє положення) шток поршня приводу висувається.
• >Робоче положення 2 (джойстик у діагональному положенні назад), шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Задня частина (T) BSP 3/4''
• Секційний вихід BSP 1/2''
• Підключення BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний тиск робочий: 250 бар

Допустима температура навколишнього середовища: -40℃ до +60℃

Допустима температура масла: -15 ℃ до +80 ℃

Оснащений запобіжним клапаном.

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування іншим приводом.

Використовується в гідравлічному управлінні, найчастіше на розподільнику 2-секційний, як 3-секційний, наприклад, захват, крокодил тощо.

До одного блоку можна підключити максимум 3 клапани послідовно за допомогою фланців.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьби (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до +60 ℃

Допустима температура масла: від -15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або живленням)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

ДЖОЙСТИК З 1 КНОПКОЮ

ВИРОБНИК: SM-G (SKRAW-MET GROUP)

Пристосований для механічного керування підйомом рами, нахилом лопати та захватом тюків або крокодилом.

Суцільний джойстик, що дозволяє механічно керувати триходовими гідравлічними клапанами керування TURA (навантажувач)за допомогою двох кабелів і однієї кнопки.

Дозволяє дистанційно керувати (з кабіни) розподільниками, розташованими поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF і похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві і будівництво.

Пристосований для роботи в різних типах машин, тобто сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, промислових машинах та інших.

Просте встановлення.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

Головка джойстика заблокована

-

Головка джойстика розблокована

Кабель для керування розподільником за допомогою 2-метрової кулі

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, які використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.
