3-секційний гідравлічний комплект 80л/хв для TURA

Виробник: SM-G (SKRAW MET GROUP)

КОД SKRAW MET: [8475]

Вміст набору:

• 2x мотузка o довжина 2м [0203]
• гідравлічний розподільник для кабелів, 2 секції 80л/хв [1603]
• електромагнітний клапан - дільник 6/ 2 12 В 90 л/хв [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями в фронтальних навантажувачах TUR (підйом рами та нахил лопати) та однією додатковою секцією після натискання кнопки.

Набір має багато переваг,які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, плодівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

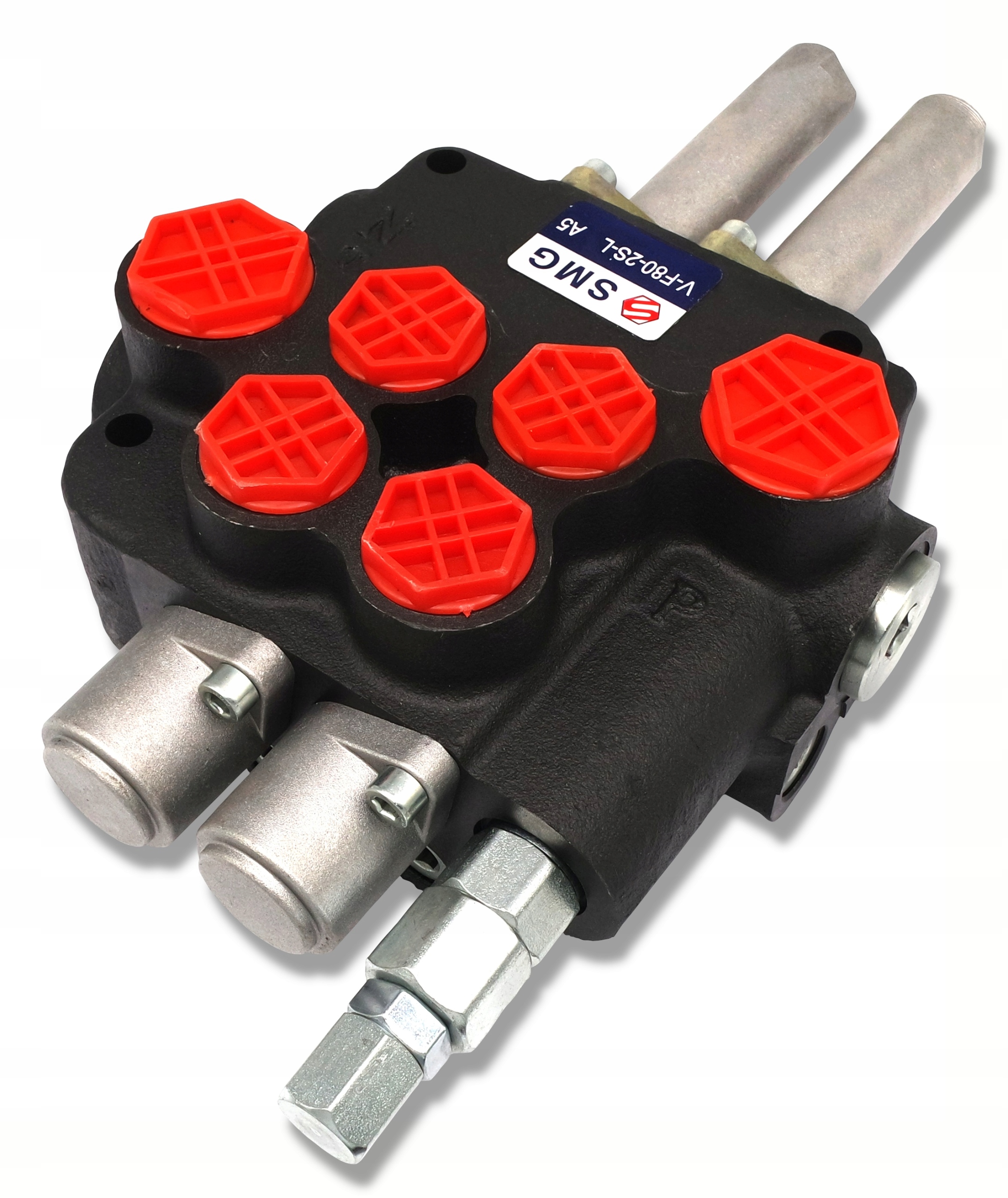

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ 80Л ДЛЯ КАБЕЛІВ

Виробник: SM-G (SKRAW MET GROUP)

Якісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Дозволяє керувати двома приводами подвійної або (після підключення одного з портів) односторонньої дії.

Можливе послідовне підключення до існуючої системи (потрібна напірна муфта).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Відвод універсальний, може використовуватися в різних типах машин, таких як:

• Циклоп
• Тур
• Навантажувачі
• Плуги< /li>
• Навантажувачі та багато іншого

Трипозиційний повзунок (1 - 0 - 2)

• повертається у вертикальне положення на пружині
• Нейтральне положення 0 (джойстик вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлений по діагоналі вперед) шток поршня приводу висувається.
• Робоче положення 2 (джойстик поставлений похило назад) шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Задня частина (T) BSP 3/4''
• Секційний вихід BSP 1/2''
• З'єднання BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо,

До одного блоку за допомогою фланців можна послідовно підключити до 3 клапанів.

Високоякісний соленоїд клапан, що характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Будь ласка, візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьби (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до + 60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

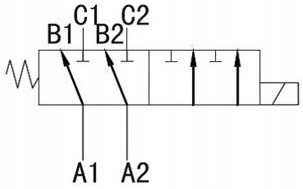

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або джерелом живлення)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

Кабель для керування розподільником за допомогою 2-метрової кулі

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінці:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1.5 , різьба повзуна M6x1.6
