КОМПЛЕКТ СКЛАДАЄТЬСЯ З НАСТІЛЬНОГО СВЕРДЛА CORMAK W16 ТА РОТАЦІЙНИХ ЛЕЩАТІВ CORMAK QH160

Настільний дриль W16 характеризується жорсткою конструкцією та чудовою продуктивністю, зберігаючи невеликі розміри. Має функції заправки різьби та поворотний робочий стіл із регульованою висотою. Це машина, яка поєднує в собі потужність і точність, що важливо в різних сферах застосування.

Опис машини

• Функція потоків
• Автоматична зміна напрямку обертання шпинделя під час нарізання різьби
• Ручна зміна напрямку обертання за допомогою ножного важеля
• Висока жорсткість шпинделя
• Налаштування необхідної глибини свердління/нарізання
• Привід передається через пасову передачу
• Регульований по висоті робочий стіл, нахил в діапазоні -45° (ліворуч) - +45° (праворуч), з можливістю обертання 360° на
колонці
• Основа оснащена Т-подібними пазами шириною 14 мм
• Кришка пасової передачі, обладнана кінцевим вимикачем безпеки

Технічні параметри

• Макс. діаметр свердління: 16 мм
• Макс. розширення шпинделя: 100 мм
• Конус шпинделя: MK2
• Швидкість обертання шпинделя: 480, 800, 1400 , 2440, 4100 об/хв
• Відстань осі шпинделя від колони: 193 мм
• Розміри столу: 200x230 мм li>
• Розміри основи: 528x360 мм
• Макс. відстань від кінчика шпинделя до столу: 315 мм
• Макс. відстань вістря шпинделя до основи: 556 мм
• Діапазон обертання столу по горизонтальній осі: ±45°
• Діапазон обертання столу навколо колон: 360°
• Потужність двигуна: 750 Вт / 400 В
• Вага: 90 кг

У набір входить:

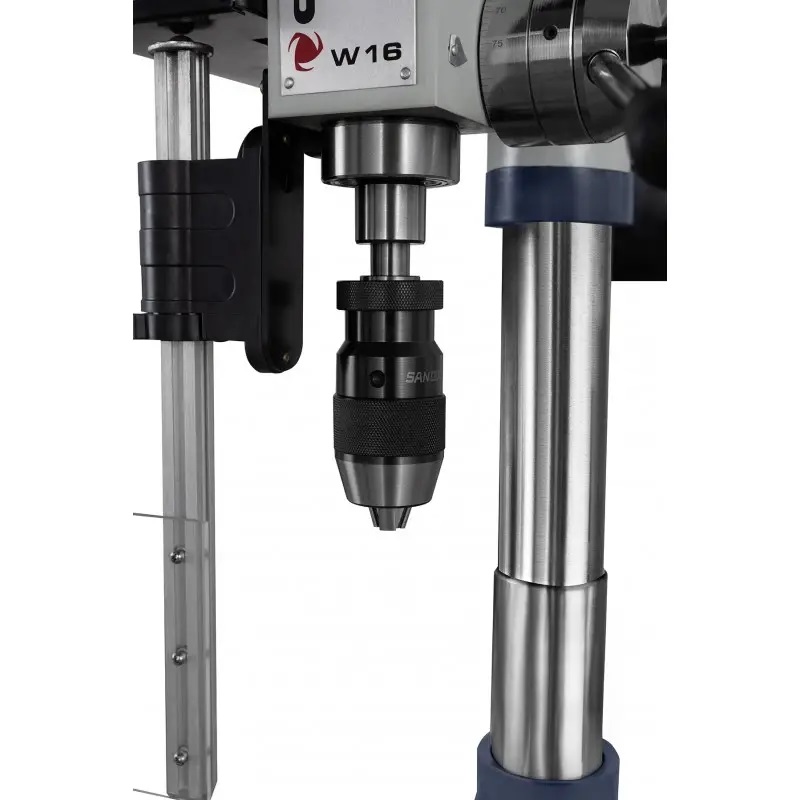

• самозатискний свердлильний патрон B18
• хвостовик свердлильного патрона MK2
• QH160 роторні машинні лещата< /li>

Характеристики лещат QH160, що входять до комплекту

• Обертові чавунні лещата QH використовуються під час роботи на шліфувальних, фрезерних верстатах, дрилях, рубанках тощо.
• Виготовлений із високоякісного чавуну.
• Обладнано поворотною основою зі шкалою на 360o кожні 1o
• Корпус із рухомою губкою виготовлений із високоякісного чавуну
• Ходовий гвинт, захищений зверху від бруду та сколів.
• Можливий демонтаж поворотної основи.
• Під час заміни пластин їх робочі поверхні, з’єднані з лещатами, повинні бути механічно оброблені для отримання параметрів точності, зазначених у технічній документації.
