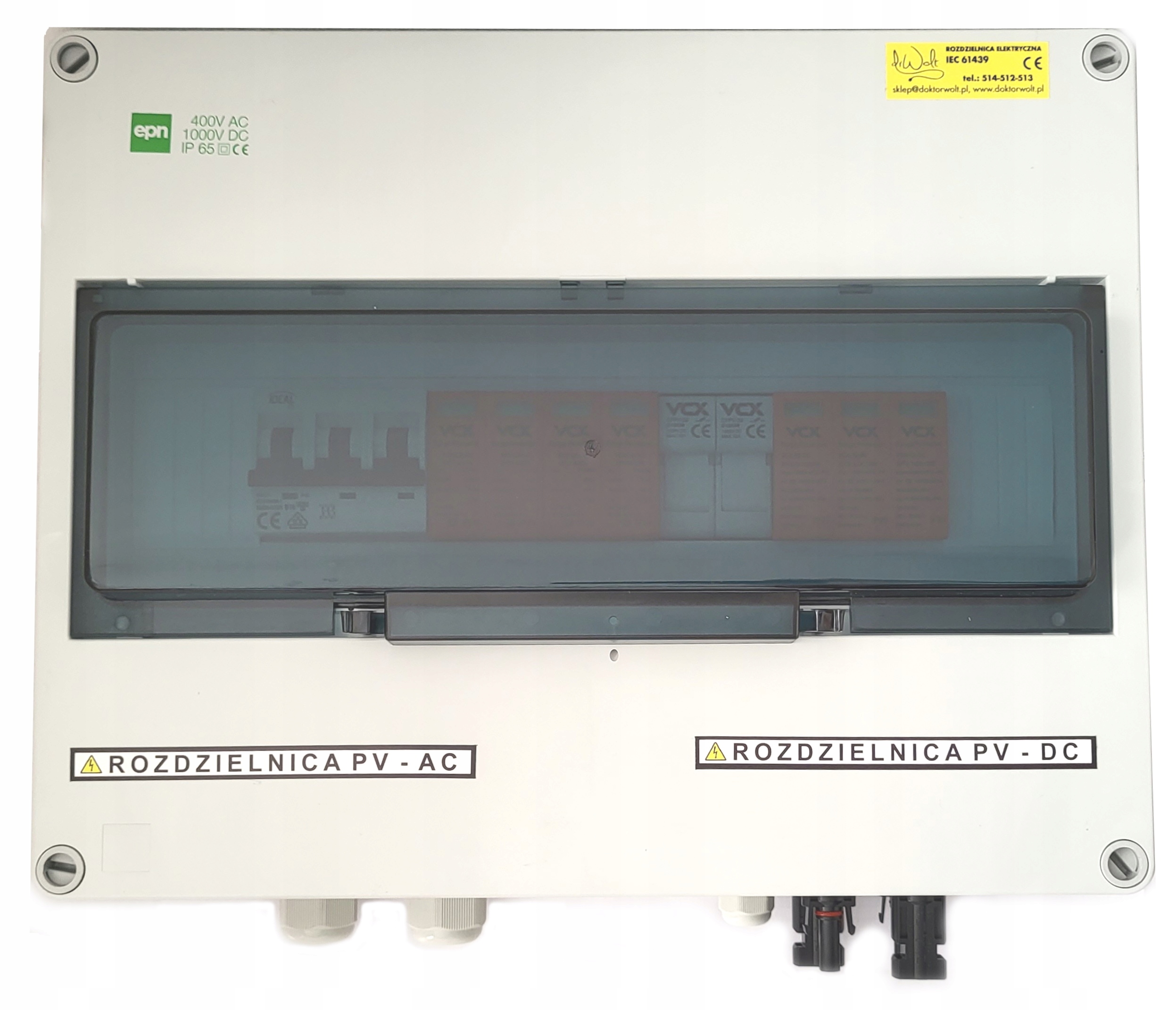

КОММУТАЦІЙНИЙ ПРИСТРОЙ PV AC DC 1 СТРУНКА ФОТОЕЛЕКТРИКА MC4
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 49
Просматривая «КОММУТАЦІЙНИЙ ПРИСТРОЙ PV AC DC 1 СТРУНКА ФОТОЕЛЕКТРИКА MC4», вы можете быть уверены, что данный товар из каталога «Фотовольтаїка» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Повний набір для захисту фотоелектричної установки:
AC + DC SW1 VCX 3 фази 2 mppt T2 12A + MC4
Комутаційний пристрій PV ACDC APAR використовується для захисту 3-фазного інвертора (1mppt) на стороні змінного струму потужністю від 3 до 10 кВт
Комутаційний пристрій розташований у IP 65 HERMETICA RN 1x12+4 Корпус IP65 з розмірами 340x270x138 мм
Корпус оснащений 2 листами PE+N
Корпус має стінки з вибивними отворами для сальників PG. Як скло, так і розподільний пристрій можна герметизувати. Щит виготовлений з міцних матеріалів, стійких до механічних пошкоджень. Вікно розподільчого пристрою можна зупинити в повністю відкритому або напіввідкритому положенні. Фотоелектричні розподільні щити можна розширити до 16 модулів
Розподільний пристрій оснащений високоякісним обладнанням KANLUX або VCX
В комплект входить:
1. Розрядник перенапруг VCX T2 4P - 1 шт.
Випробувальний струм 20 кА
Макс. струм. 40 кА
Максимальна робоча напруга 385 В
Знижена напруга 1,8 кВ
Клас захисту 2
2. Автоматичний вимикач KANLUX IDEAL B16 3F - 1 шт.
p>
Вага 0,3 кг
Ступінь захисту IP 20
Струм короткого замикання 6 кА
Номінальний струм 10А
Номінальна напруга 400 В
Кілька номінальних струмів 3-5 In
Кількість полюсів 3P
Характеристики B
Кабелі кріпляться до спеціальних клем, а всі елементи розподільчого пристрою підключаються для прискорення та полегшення монтажу.
Цей розподільчий пристрій підходить для захисту фотоелектричних установок зі сторони постійного струму для всіх типів мережевих інверторів.
Нижче наведено список інверторів, які можна захистити цим розподільним пристроєм
3 -фазний, 1-струнний з потужністю від 3 кВт або більше до 10 кВт
Готовий до роботи, повністю підключений розподільний пристрій 1000В постійного струму з обладнанням VCX/IDEAL
Коробка сертифікована 1000V DC - призначений для роботи з постійним струмом DC (більшість тих, що пропонуються на ринку, встановлені в звичайних електричних коробках для змінного струму, тому в разі проблем страховик не виплатить)
Частини постійного струму включають:
- фільтр від перенапруги та фільтр від перенапруг VCX T2 1200 В постійного струму 3P - 1 шт.
Тип: 2
Номінальна напруга: 1200 В постійного струму
Постійний струм: 1200 В постійного струму
Випробувальний струм: 20 кА
Максимальна робоча напруга 40 кА
Зменшена напруга 4,5 кВ
-Вимикач із запобіжником VCX (основа запобіжника + вставка запобіжника gPV 15A) - 2 шт.
Номінальний струм ( In) - 15A
Кількість полюсів - 1P
Ємність затискача - 0,8-6мм2
Контроль на рейку TH -35
Номін. напруга (Un) - 1000 В постійного струму
Кількість модулів – 1
Сертифікація TuV і CE
Відповідає стандартам EN60269 -6:2011
Циліндричні вставки 10×38
Доступна версія з вставками 12A / 15A / 20A / 25A
(ПІСЛЯ КУПІВЛІ БУДЬ ЛАСКА ТА ІНФОРМАЦІЯ ПРО ВСТАВКУ ЖИВЛЕННЯ, МИ ПОСТАВЛЯЄМО 15A ЗА ЗАМОВЧУВАННЯМ)
У розподільчому пристрої використовуються високоякісні фотоелектричні кабелі з поперечним перерізом 4 мм2.
Комутаційний пристріймає вбудовані та підключені штекери панелі MC4, що забезпечує швидке підключення сонячні кабелі від установки до інвертора. p>
І щит, і елементи модульного обладнання, що використовуються в щиті, мають усі необхідні сертифікати.
