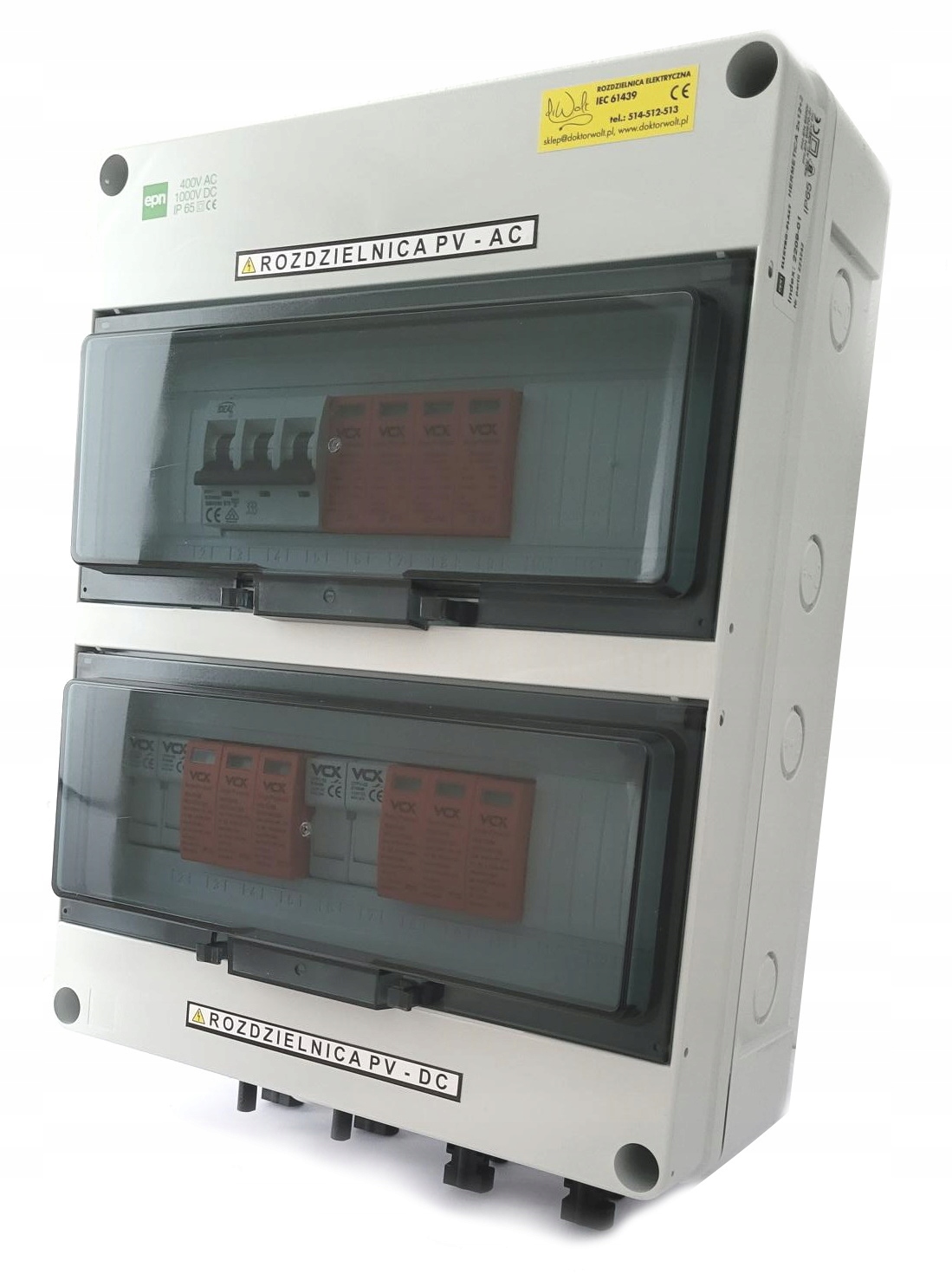

Повний набір для захисту фотоелектричної установки:

AC + DC SW2 VCX 3 фази 2 mppt T2 15A + MC4

Комутаційний пристрій PV ACDC APAR використовується для захисту 3-фазного інвертора (1mppt або 2mppt) на стороні змінного струму з потужністю від 3 до 10 кВт

Комутаційний пристрій розташований у IP 65 HERMETICA RN 2x12+1 IP65 Розміри корпусу 340x270x119,5 мм мм

Корпус оснащений 2 планками PE+N

Корпус має стінки з вибивними отворами для сальників PG. Як скло, так і розподільний пристрій можна герметизувати. Розподільний пристрій виготовлено з міцних матеріалів, стійких до механічних пошкоджень. Вікно розподільчого пристрою можна зупинити в повністю відкритому або напіввідкритому положенні. Фотоелектричні розподільні щити можна розширити до 26 модулів

Розподільний пристрій оснащений високоякісним обладнанням KANLUX або VCX

В комплект входить:

1. Розрядник перенапруг VCX T2 4P - 1 шт.

Випробувальний струм 20 кА

Макс. струм. 40 кА

Максимальна робоча напруга 385 В

Знижена напруга 1,8 кВ

Клас захисту 2

2. Автоматичний вимикач KANLUX IDEAL B16 3F - 1 шт.

p>

Вага 0,3 кг

Ступінь захисту IP 20

Струм короткого замикання 6 кА

Номінальний струм 10А

Номінальна напруга 400 В

Кілька номінальних струмів 3-5 In

Кількість полюсів 3P

Характеристики B

Кабелі монтуються до спеціальних клем PE та N, а всі елементи розподільчого пристрою підключаються для прискорення та полегшення встановлення.

Коммутатор підходить для захисту фотоелектричних установок зі сторони постійного струму для всіх типів мережевих інверторів.

Нижче наведено список інверторів, які можна захистити цим розподільним пристроєм

3 -фазний, 2-струнний з потужністю від 5 кВт або більше до 10 кВт

Готовий до роботи, повністю підключений розподільний пристрій 1000В постійного струму з обладнанням VCX/IDEAL

Коробка сертифікована 1000V DC - призначений для роботи з постійним струмом DC (більшість тих, що пропонуються на ринку, встановлені в звичайних електричних коробках для змінного струму, тому в разі проблем страховик не виплатить)

Частини постійного струму включають:

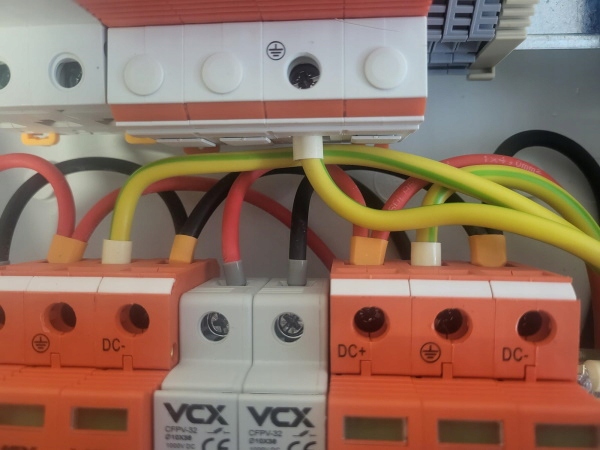

- фільтр від перенапруги та фільтр від перенапруг VCX T2 1200 В постійного струму 3P - 2 шт.

Тип: 2

Номінальна напруга: 1200 В постійного струму

Постійний струм: 1200 В постійного струму

Випробувальний струм: 20 кА

Максимальна робоча напруга 40 кА

Зменшена напруга 4,5 кВ

- Роз'єднувач з запобіжником VCX (основа запобіжника + вставка запобіжника gPV 15A) - 4 шт.

Номінальний струм (In) - 15A

Кількість полюсів - 1P. DC.

Доступна версія зі вставками 12A / 15A / 20A / 25A

(ПІСЛЯ КУПІВЛІ, БУДЬ ЛАСКА, ІНФОРМАЦІЯ ПРО ПОТУЖНІСТЬ ВСТАВКИ, МИ ВІДПРАВЛІТЬ 15A ЗА ПРОМОВЧАННЯМ)

У розподільчому пристрої використовуються високоякісні фотоелектричні кабелі з поперечним перерізом 4 мм2.

Прилад розподілумає вбудовані та підключені штекери панелі MC4, що забезпечує швидке підключення сонячної кабелі від установки до інвертора. p>

І щит, і елементи модульного обладнання, що використовуються в щиті, мають усі необхідні сертифікати.
