Розподільчий пристрій Eaton - корпус з монтажною пластиною CS-32/150 300x200x150

Комутаційний пристрій Eaton - корпус із монтажною пластиною

CS-32/150 300x200x150

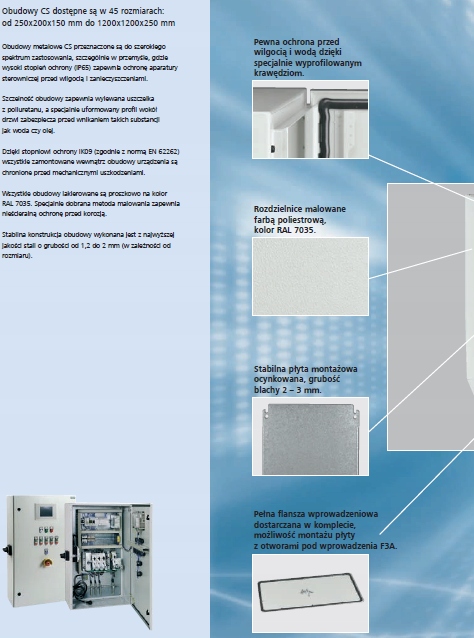

Універсальні корпуси CS поставляються зі стійкою монтажною пластиною товщиною 2–3 мм (залежно від за розміром). Рівень захисту IP66 гарантується поліуретановою прокладкою навколо дверцят. Шафа також містить вхідний фланець, який закриває кабельний ввід. Шафи доступні в 45 розмірах. Універсальні корпуси серії CS замінили шафи типу GK-W.

Металеві корпуси CS призначені для широкого спектру застосувань, особливо в промисловості, де вони захищають контрольне обладнання від вологи та забруднення.

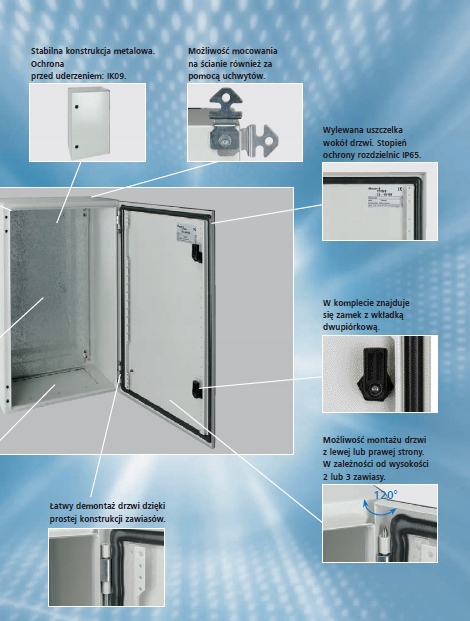

1) Стабільна металева конструкція. Захист від ударів: IK09.

2) Можна кріпити на стіні за допомогою підвісів.

3) Литий ущільнювач навколо дверей. Ступінь захисту шаф IP66.

4) У комплект входить металевий замок з подвійною вставкою.

5) Можливість монтажу дверей зліва і права сторона. Залежно від висоти 2 або 3 петлі.

6) Легкий демонтаж дверей завдяки простій конструкції петель.

7) Вхідні фланці поставляються в комплекті, можливість монтажу вводів F3A-D.

8) Стійка оцинкована монтажна пластина, товщина листа 2 - 3 мм.

9) Шафи пофарбовані поліефірною фарбою, колір RAL7035.

10) Надійний захист від вологи та води завдяки спеціально профільованим краям.

Корпус постачається

• - Монтажна пластина з монтажними елементами
• - Повністю металевий фланець, що закриває кабельний ввід
• - Заглушки для монтажних отворів
• - Суцільні двері з 1 або 2 замками залежно від типу корпусу
• - 1 ключ

Корпус

b>

Стійкий корпус з листового металу товщиною 1,2 мм, з ширини 600 товщиною 1,5 мм, з розміром 1000x600 товщиною 2,0 мм. і зварені. На задній стінці є отвори для кріплення на стіні діаметром 10 мм. щити від розмірів 400х400. Двері відкриваються вправо на кут до 120° Легкий демонтаж петель дозволяє монтувати двері з правого або лівого боку. Петлі приховані в корпусі. Герметичність корпусу і дверей забезпечується завдяки прокладці з поліуретану. Усі корпуси мають профілі по вертикальних краях дверей з монтажними отворами через кожні 25 мм.

Монтажна пластина

Виготовлена ​​з оцинкованого металевого листа товщиною 2,0 мм. Від розмірів 800х400, товщина листа 3,0 мм. Монтажна пластина встановлена ​​на мідні шпильки з різьбленням M8. Відстань від задньої стінки 20 мм. Плита автоматично заземлюється, не вимагає додаткового заземлення.

Замок

Виготовлений з поліаміду. Замок з подвійною вставкою 3 мм. До висоти 400 мм один замок, від висоти 500 мм два замки, а від висоти 1000 мм триточкове замикання дверей.

Перфоровані пластини

Отвор розташований ближче до задньої стінки, що дозволяє легко вводити та підключати кабелі до обладнання.

Зовнішня поверхня

Корпус і дверцята пофарбовані в світло-сірий колір RAL7035, порошкове покриття, поліефірна фарба.

Стандарт RoHS

Корпуси CS відповідати правовим вимогам 2002/95/EC Європейського парламенту. Відповідно до директиви, усі корпуси CS та їхні пластикові частини не містять галогенних сполук

CS-32/1500 Корпус із монтажною пластиною 300x200x150

• Ширина [мм]: 200 мм
• Висота [мм] ]: 300 мм
• Глибина [мм]: 150 мм
• Ступінь захисту (IP): IP66
• Номер RAL: 7035
• З монтажною пластиною: Так
• Стійкість до ударів: IK09
• Кількість дверей: 1
• Кількість замків: 1
• митний код: 85381000
• країна походження: ES
• Виконання відповідно до Директиви про електромагнітну сумісність: Так
• Зі скляними дверима: Ні
• Встановлення підлоги: Так
• Може бути встановлено на стіні: Так
• Для метричної установки: Так

• Монтажна пластина з регульованою глибиною: Так
• Поєднується: Так
• З дверцятами з вентиляція: Ні
• Поверхневий монтаж: Так
• З задніми дверима: Ні
• Вбудоване встановлення: Ні
• Тип матеріалу: Інше
• Рівень захисту (NEMA): 12
• Колір: сірий
• Матеріал: сталь
• Для встановлення на вулиці: Ні
• Оздоблення поверхні: Порошкове покриття
• Вивішування: Так
• Вбудована установка: Так
• Похилий дах: Ні
• Стояча: Так
• Встановлення стовпа: Так
• Виробник: EATON ELECTRIC
• Бренд: EATON ELECTRIC
• Код товару: 168615
• EAN: 4015081112081
