КІМНАТНИЙ ТЕРМОСТАТ, РЕГУЛЯТОР ТЕМПЕРАТУРИ ОПАЛЕННЯ

Технічні характеристики моделі M5-16A:

• Керування за допомогою ергономічної ручки
• Діапазон регулювання температури: 5-40 ℃
• Датчик NTC для зовнішнього контролю температури
• Коефіцієнт захисту IP20
• Вихід: макс. 16 A, 3600 Вт
• Джерело живлення: 220-240 В змінного струму, 50~60 Гц
• Специфікація встановлення : кругла інсталяційна коробка для прихованого монтажу ɸ60 мм
• Довжина зовнішнього датчика NTC: 3 м
• Чітко видимий світлодіод, що вказує режим опалення
• Вимикач живлення термостата ON/OFF
• Гарантія: 24 місяці

Режими роботи термостата:

• Ручне налаштування температури підлоги

ЗАСТОСУВАННЯ:

• Тепла підлога з нагрівальною плівкою HEAT DECOR
• Різні типи радіаторів
• Нагрівальні кабелі< /li>
• Нагрівальні мати
• Електричні пристрої напругою 230 В, керовані ввімкненням/вимкненням

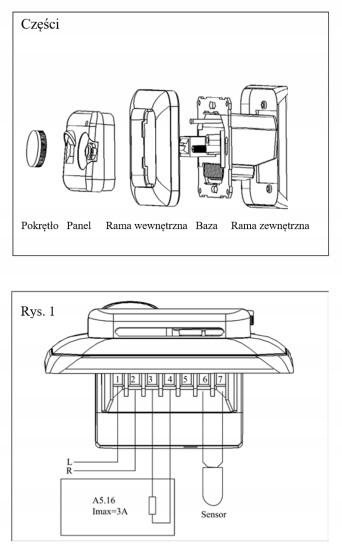

Підключення Термостат 16A

• 2 синій провід - нейтраль (N)
• 1 червоний провід - фаза (L)
• 6/7 Датчик датчика

Опір датчика залежно від температури:

• 5°C – 22070Ω
• 10°C – 17960Ω< /li>
• 20°C - 12091Ω
• li>
• 30°C - 8312Ω
• 40°C - 5827Ω

Встановлення зовнішнього датчика:

Корпус слід розташувати під підлогою із вставленим зовнішнім датчиком, кінчик якого має бути потовщеним і розміщеним поверх бетонний шар. При необхідності кабель датчика можна подовжити до 50 м іншими кабелями. Якщо багатожильний кабель використовується як подовжувач, не використовуйте додаткову жилу кабелю для живлення (наприклад, нагрівальний кабель), щоб уникнути перешкод із сигналом напруги термостата. Якщо в подовженому кабелі є екранований кабель, його слід підключити до клеми 7, а не до заземлення. Рекомендовано, щоб подовжувач і корпус не використовувалися іншими.

Налаштування температури:

Заводське налаштування діапазону регулювання температури становить +5 /+40℃. Світлодіод вмикається під час нагріву. Під час першого використання встановіть термостат на найвищу температуру. Коли температура кімнати або підлоги наближається до бажаної температури, поверніть ручку назад до точки, де діод вимкнеться. Цю конфігурацію пристрою можна повторити через один або два дні, якщо це необхідно.

Калібрування температури:

Коли кімнатна температура досягне сталого стану , ви можете відкалібрувати термостат, щоб показання температури збігалися з фактичною температурою в кімнаті. Процедура калібрування:

a) Виміряйте кімнатну температуру за допомогою термометра;

b) Зніміть ручку;

c) Повертайте регулятор D (показаний на мал. 2), доки світлодіод не вимкнеться;

d) Встановіть ручку та зачекайте, поки показання температури не зрівняються з температурою
