КОМПАНІЙНЕ 3-ФАЗНЕ РЕЛЕ SSR SSR-120A AA AC-AC HQ

Код: 17681105384
Як замовити
5166 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №22062385
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 9994

Оплачивая «КОМПАНИЯ 3-ФАЗНОЕ ССР-РЕЛЕ SSR-120A AA AC-AC HQ», вы можете быть уверены, что данное изделие из каталога «Напівпровідник» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

APR0000047

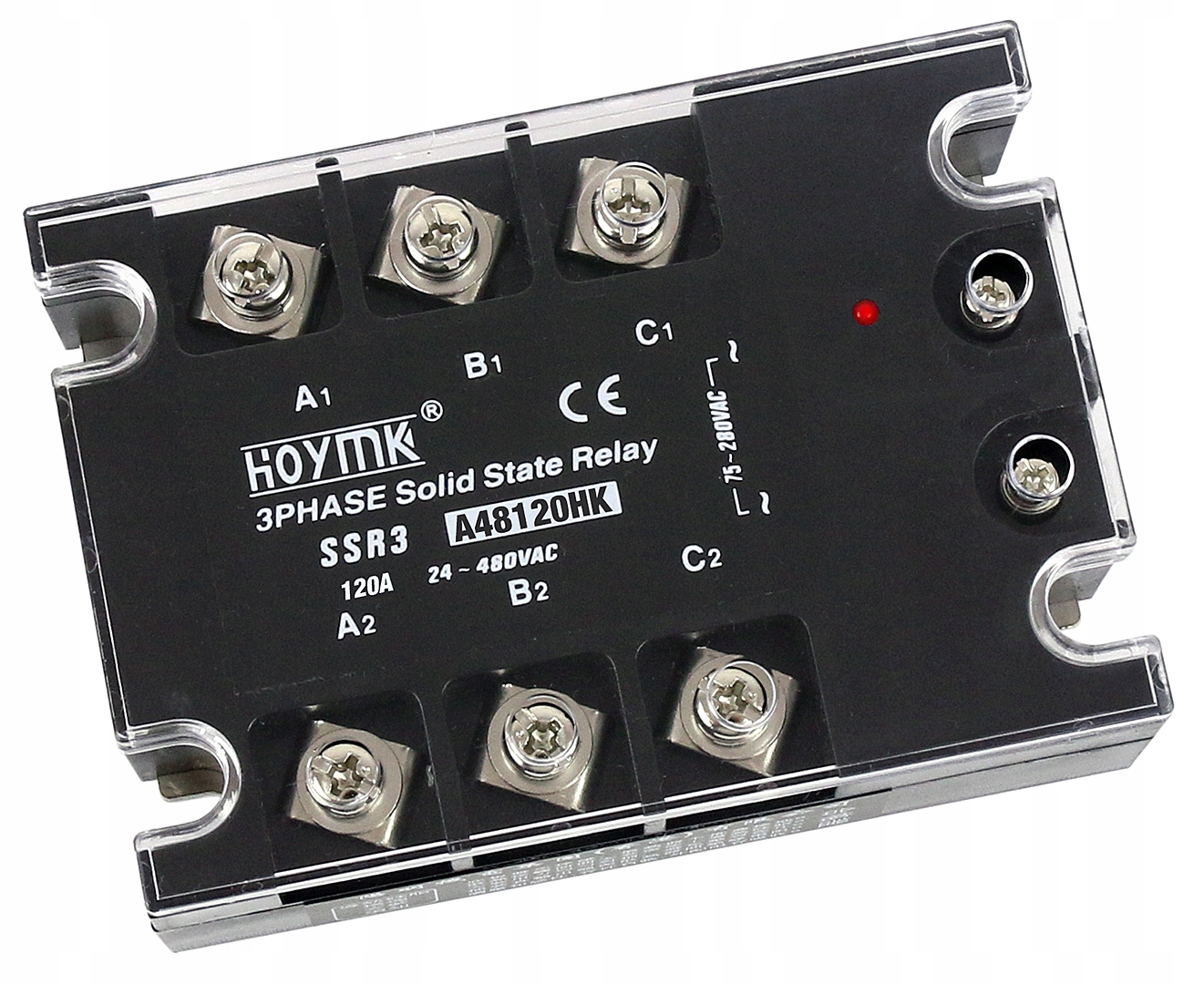

3-ФАЗНЕ НАПІВПРОВІДНИКОВЕ РЕЛЕ

HOYMK A48120HK 120A AC-AC

Напівпровідникові реле використовуються для безконтактної комутації потужних приймачів в одно- і трифазних пристроях. Відсутність механічних елементів в реле позитивно позначається на довговічності пристроїв в порівнянні з традиційними контакторами. Відсутність контактів та іскріння також є запорукою надійності та стійкості до вологи, бруду та вібрації.

ХОЙМК твердотільні реле призначені для високочастотної комутації потужних навантажень, таких як двигуни та опалювальні прилади.

Спрацьовування реле показує діод. Світлодіод.

Гвинтове кріплення до монтажної пластини.

Пластикова кришка в комплекті.

УВАГА - ЗАХИСТ РЕЛЕ SSR (НЕЗАЛЕЖНО ВІД ВИРОБНИКА)

  • У випадку ланцюгів сильного струму (VDC/VAC) або особливо ланцюгів з індуктивним навантаженням (AC), завжди пам’ятайте про використання належного захисту, тобто діодів Зенера (ланцюга VDC та L), варисторів (MOV) або ланцюгів RC(D), підключених до паралельно вихідним контактам в реле (при напрузі 100-240 В) або навантаження (при напрузі 24-28 В), що захищає від небажаних перешкод від мережі або приймача, напр. стрибки напруги. Нижче наведено приклади схем із захистами.
  • Відповідний вибір захисту залежить від характеру навантаження, сили струму та типу комутованої напруги та має вибиратися індивідуально. Дуже часто система RC супресора складається з R=33-1000Ohm/1-5W, C=1nF-0.10µF - точні значення RC підбираються на основі номограм. Варистор слід вибирати відповідно до типу та напруги ланцюга навантаження. Передбачається, що його напруга становить 1,6 - 1,9 від номінального значення комутованої напруги.
  • Конденсатор фільтра можна використовувати на вході реле SSR, напр. ланцюга живлення приймача. Хорошою практикою в таких випадках також є використання SSR з вищим номінальним струмом, ніж випливає з розрахунків, щоб реле не працювало на межі своїх можливостей.
  • Не використовуйте вхідні кабелі для керування реле SSR довше 3 м.
  • Термін служби реле SSR необмежений, якщо вони належним чином охолоджені. При температурі вище 80 °C відбувається незворотне пошкодження реле.
  • Щоб забезпечити тривалу роботу, слід забезпечити відповідне розсіювання тепла за допомогою радіаторів (вище 5A), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (вище 25A).
  • Зменшення температури на 10°C подвоює очікуваний термін служби. Реле SSR.
  • Встановлюючи кілька реле поруч одне з одним, переконайтеся, що між ними відстань.

    • Технічні дані:

    • розміри: 105x75 мм
    • висота: 32 мм
    • вага: 390 г
    • робоча напруга (вихід): 24-480 В змінного струму (3 фази)
    • ізоляція (вхід/вихід): фотоелектрична
    • керуюча напруга (вхід): 75-280 В змінного струму
    • максимальний струм перемикання (вихід): 3x120A(3 фази)
    • вхідний струм (вхід): 10 мА-25 мА
    • напруга пробою ізоляції: >=2000 В змінного струму/1 хв
    • струм витоку (вимкнений стан): <= 10 мА
    • швидкість зростання напруги: 100 В/ус
    • час відгуку (вхід): <10 мс
    • робоча температура: від -40 до +80°C
    • діапазон робочих частот: 47-63 Гц
    • інші: спрацьовування на нуль
    • Світлодіодний сигнальний діод, що інформує про робочий стан реле
    • пластикова кришка в комплекті
