2-секційний гідравлічний набір 80 л/хв для TURA

SKRAW-MET КОД: [8325]

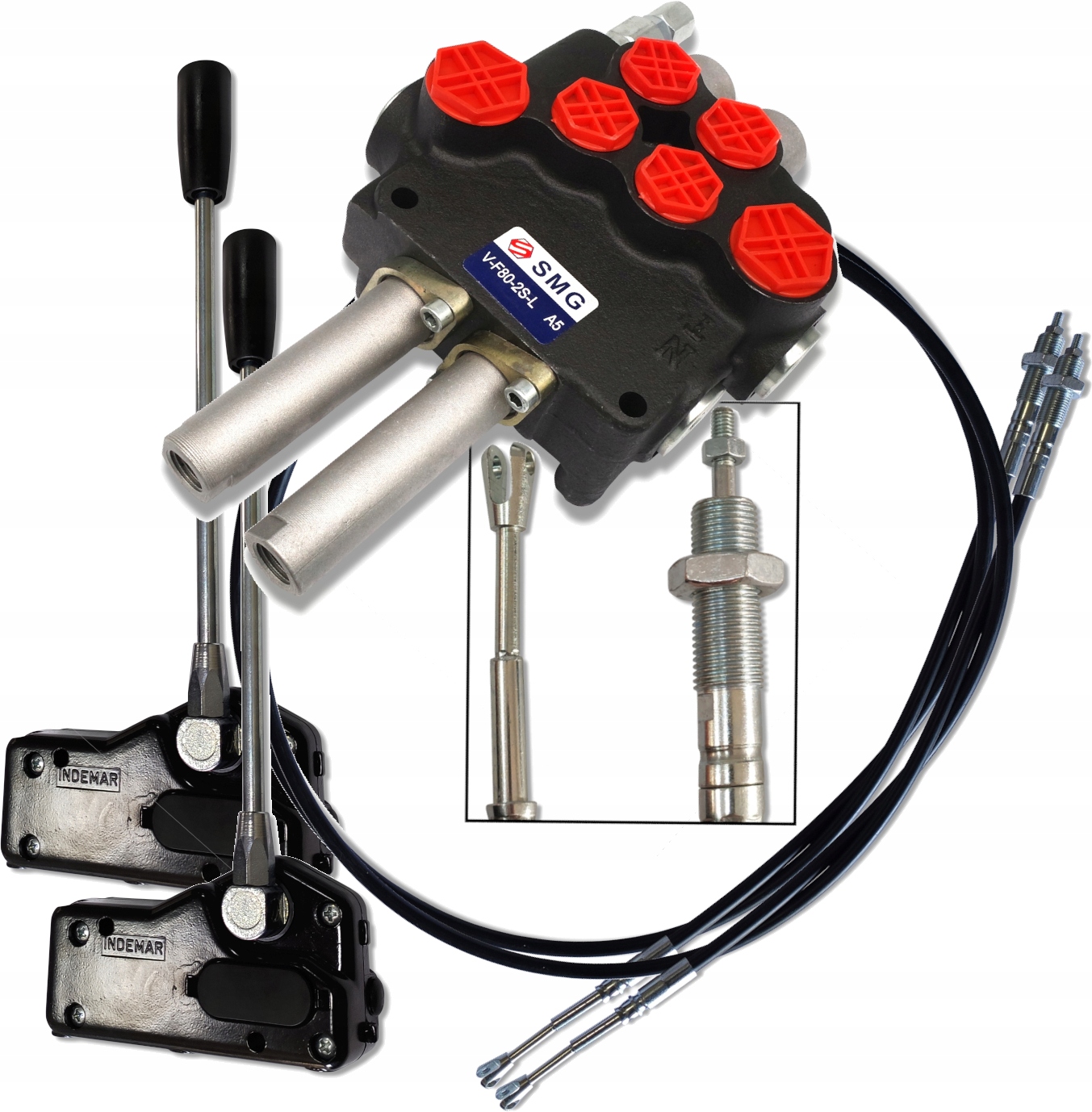

Вміст набору:

• 2x важіль для вил [0314]
• 2x мотузка з вилками довжиною 2м [2448]
• Гідророзподільник для кабелів, 2 секції, 80л/хв [1603]

The набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати).

Набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, плодівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

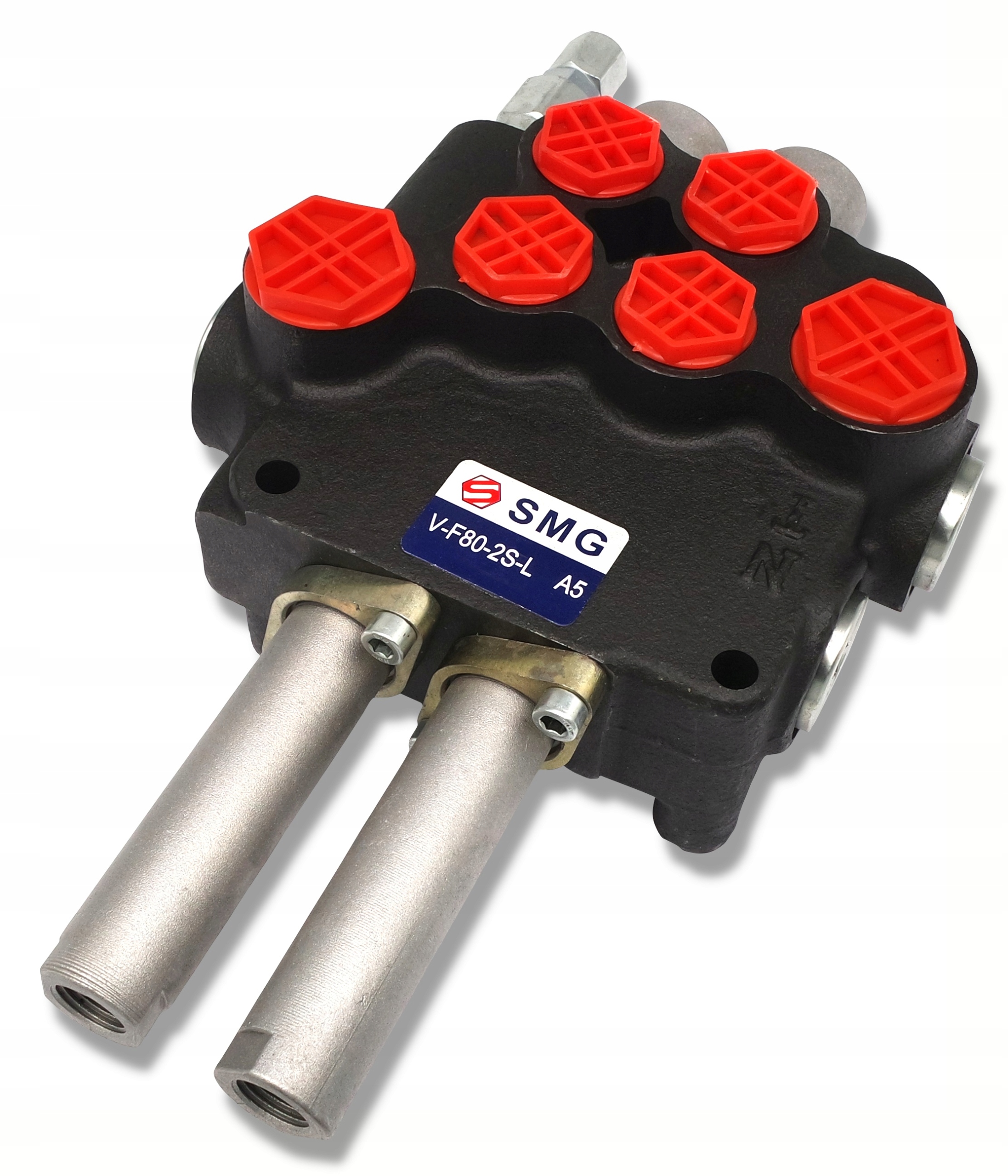

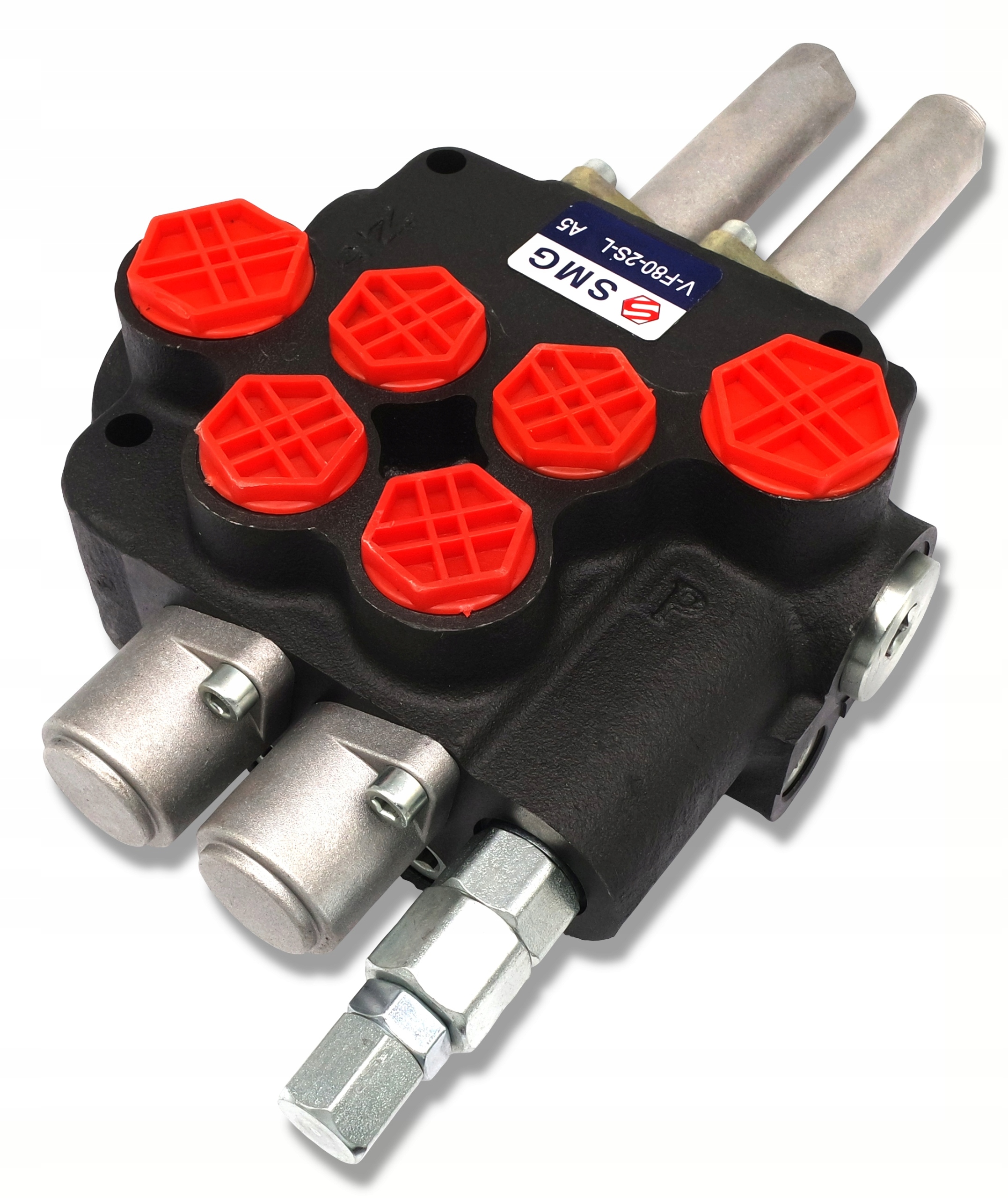

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ, 80 Л, ДЛЯ КАБЕЛІВ

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується компактна структура, стабільна робота та висока універсальність.

Забезпечує керування двома приводами подвійної дії або (після підключення одного з портів) односторонньої дії.

Це можливе послідовне підключення до існуючої системи (потрібен напірний рукав).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Відвод універсальний, може використовуватися в різних типах машин, таких як:

• Циклоп
• Тур
• Навантажувачі
• Плуги< /li>
• Вилочні навантажувачі та багато інших

Трипозиційний повзунок (1 - 0 - 2)

• пружина повертається у вертикальне положення положення
• Нейтральне положення 0 (джойстик вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 ( джойстик по діагоналі вперед) поршневий шток приводу висувається.
• Робоче положення 2 (джойстик похило назад) поршневий шток приводу втягується.

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: від -15 ℃ до +80 ℃

Оснащений запобіжним клапаном.

Важелі керування гідророзподільником з корпусом для керування розподільником за допомогою вилкових тросів

Набір, адаптований для механічного керування 2-х секційним гідророзподільником.

Міцний важіль, що дозволяє механічно керувати двоходовими гідравлічними клапанами керування TURA (навантажувач)за допомогою кабелю на вилці (яка входить в комплект).

У 3-секційному розподільнику знадобиться три таких важеля і три ланки. Важелі можна з’єднати та загвинтити разом, щоб створити єдину панель керування.

Дозволяє дистанційне керування ( з кабіни) розподільників, розташованих окремо від кабіни.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для силових машин і пристроїв гідравлічно.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Пристосований для роботи в різних типах машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий монтаж.

Для цього важеля підходить для кабелю з вилкою з отвором 6 мм

Технічні характеристики:

Робоча температура: від -40°C / до +80°C

• Отвор для кабелю з лопатами
• Отвори для кріплення
• Чорна ручка
• Чорний ковпачок

Матеріал:

• Ергономічна ручка з міцного пластику
• Міцна металева рама та важіль для більшої міцності

Кабелі для керування розподільником із 2-метровими вилками

СУПЕР МІЦНИЙ

Броньований метал, довжиною 2 м

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в машинах і пристрої з гідравлічним приводом, керовані джойстиком / важелем.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві, будівництві або в широкому розумінні галузі.

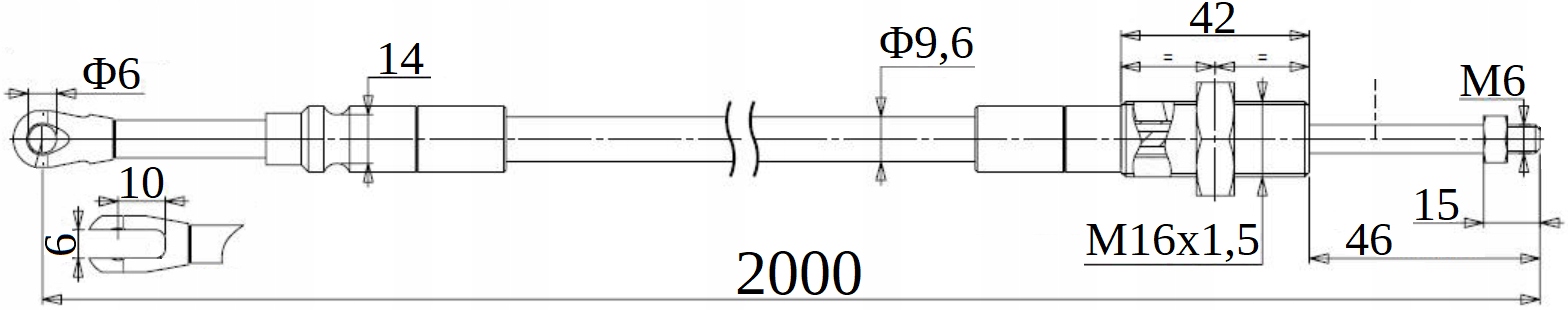

Кінці:

• Кінець кабелю з боку джойстика закінчується вилкою з отвором 6 мм і корпус 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5, різьба повзуна M6x1,6

Інструкція з монтажу кабелю на прикладі важеля INDEMAR:
