4-секційний гідравлічний комплект 80л/хв для TURA

МЕТ КОД РІЗАННЯ: [8512]

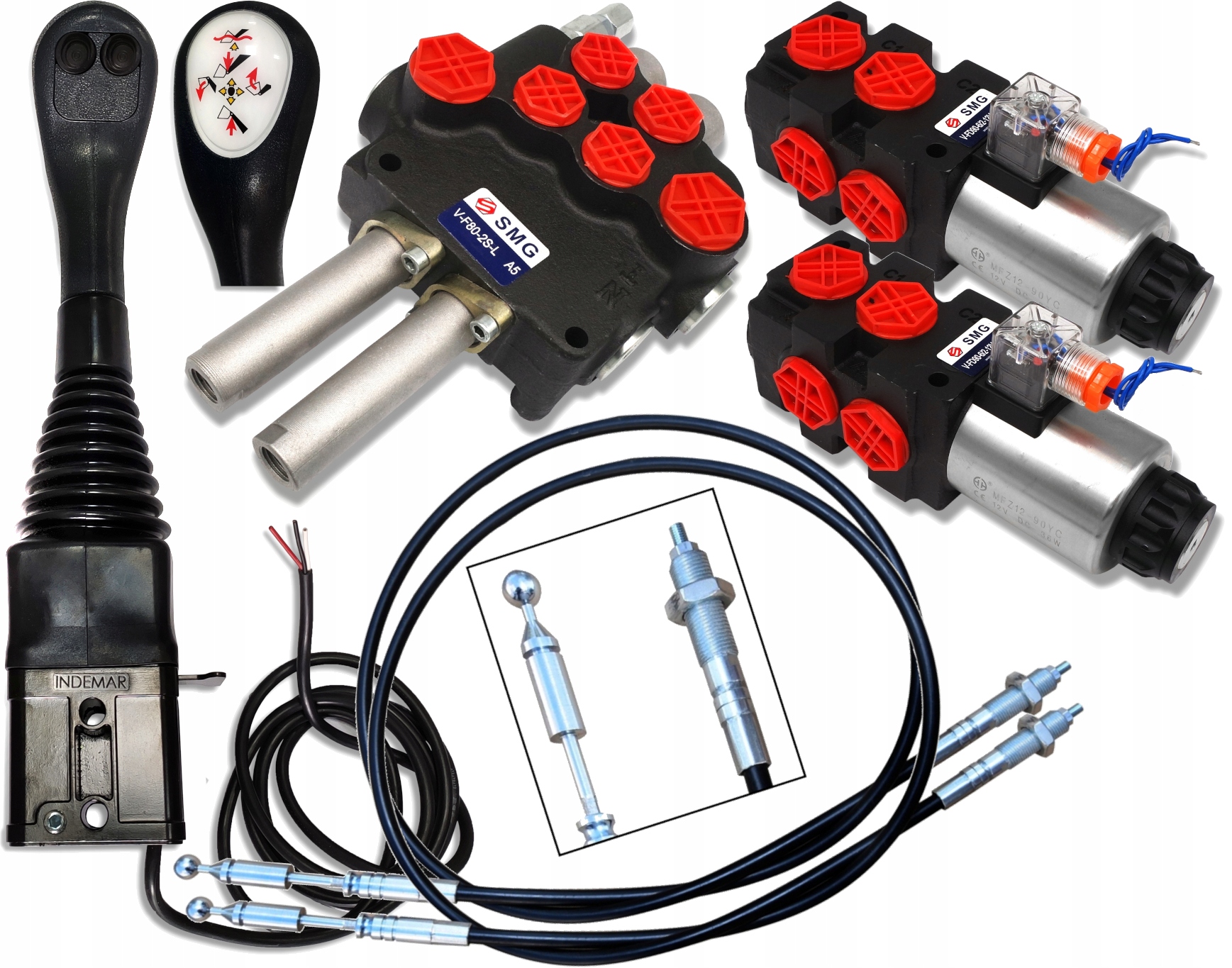

Вміст набору:

• кульковий джойстик із 2 кнопками [0172]
• 2x кабель, 1,5 м завдовжки [0202]
• 2-секційний гідравлічний розподільник 80л/хв [1603]
• 2x електромагнітний клапан - дільник 6/2 12V 90L/min [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та двома додатковими секціями після натискання кнопок.

набір має багато перевагщо впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, зубрах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 2-СЕКЦІЙНИЙ 80Л ДЛЯ КАБЕЛІВ

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується завдяки компактній конструкції, стабільній роботі та високій універсальності.

Дозволяє керувати двома приводами подвійної дії або (після підключення одного з портів) односторонньої дії.

Можливе послідовне підключення до існуючої системи (потрібна напірна втулка).

Керування з кабіни за допомогою кабелів і джойстика.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Відвод універсальний, може використовуватися в різних типах машин, таких як:

• Циклоп
• Тур
• Навантажувачі
• Плуги< /li>
• Навантажувачі та багато іншого

Трипозиційний повзунок (1 - 0 - 2)

• повертається у вертикальне положення на пружині
• Нейтральне положення 0 (джойстик вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлений по діагоналі вперед) шток поршня приводу висувається.
• Робоче положення 2 (джойстик поставлений похило назад) шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Задня частина (T) BSP 3/4''
• Секційний вихід BSP 1/2''
• З'єднання BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

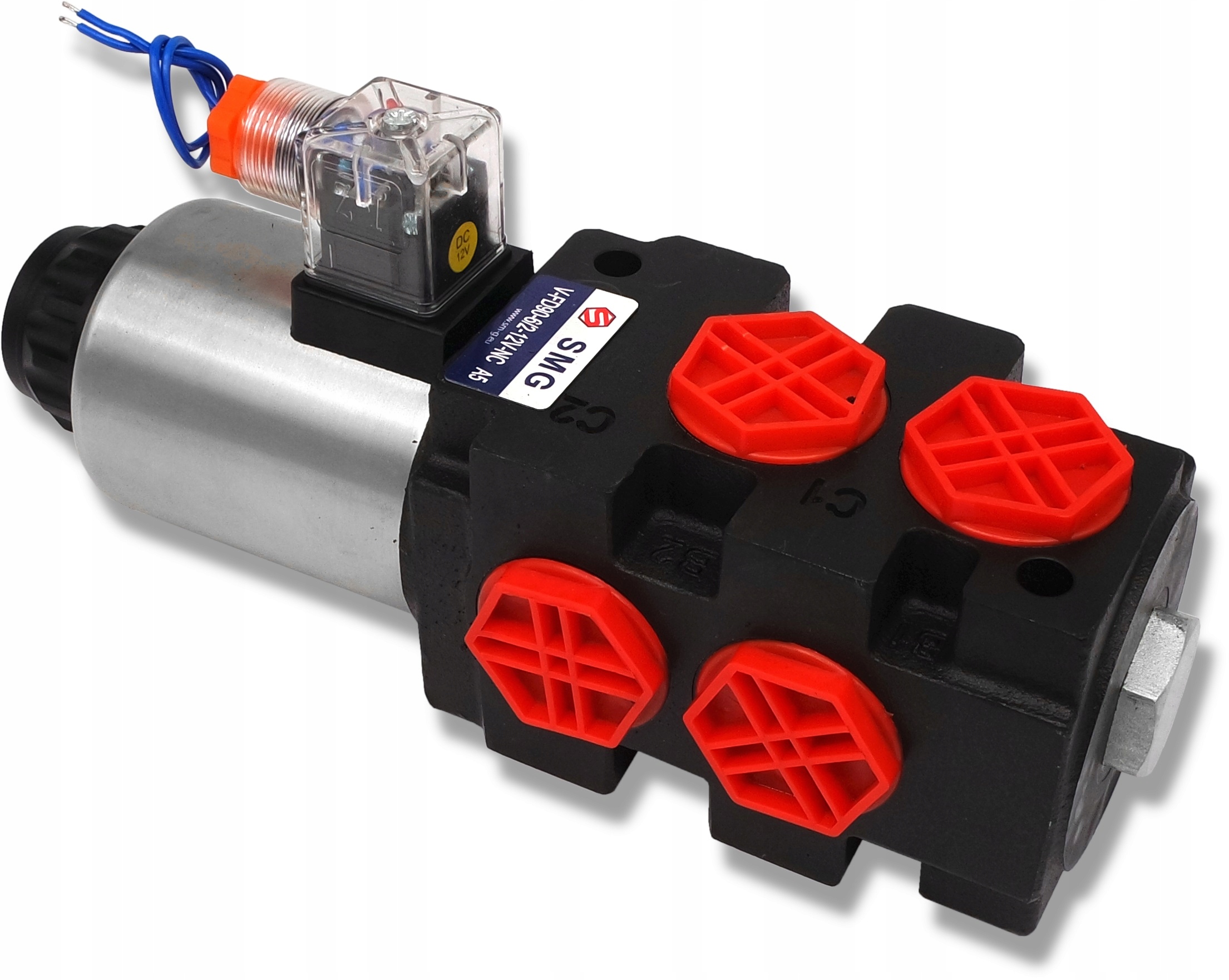

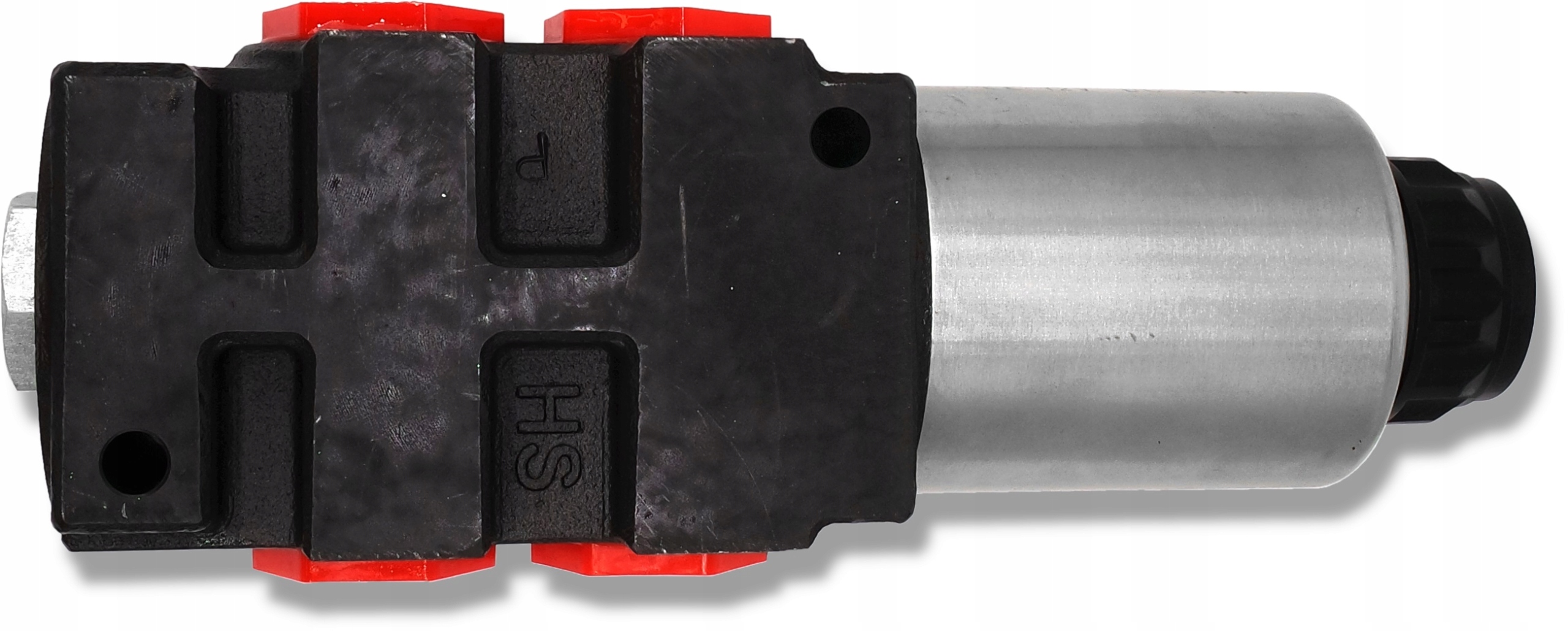

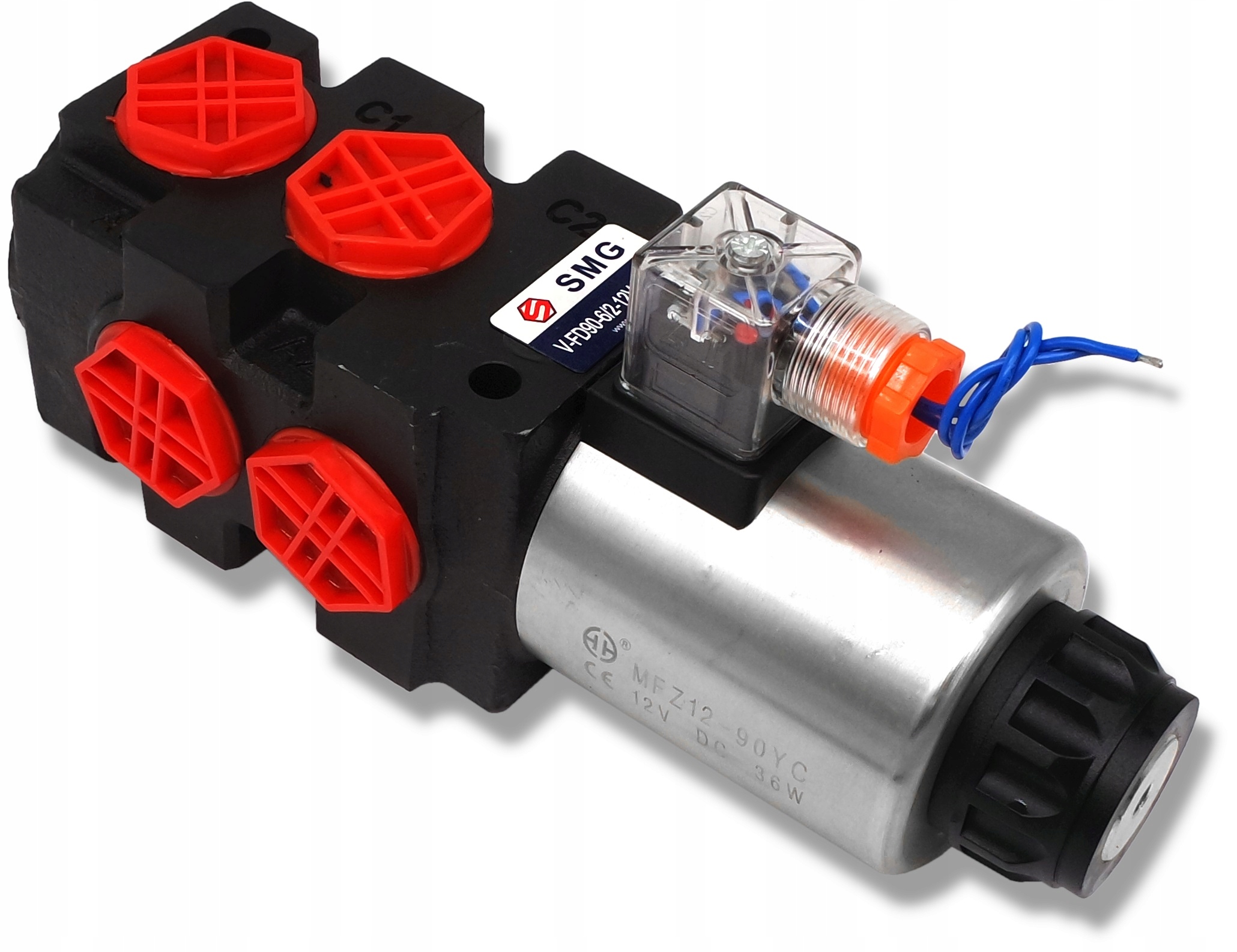

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо,

До одного блоку за допомогою фланців можна послідовно підключити максимум 3 клапани.

Висока якість електромагнітний клапан, що характеризується компактною структурою, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

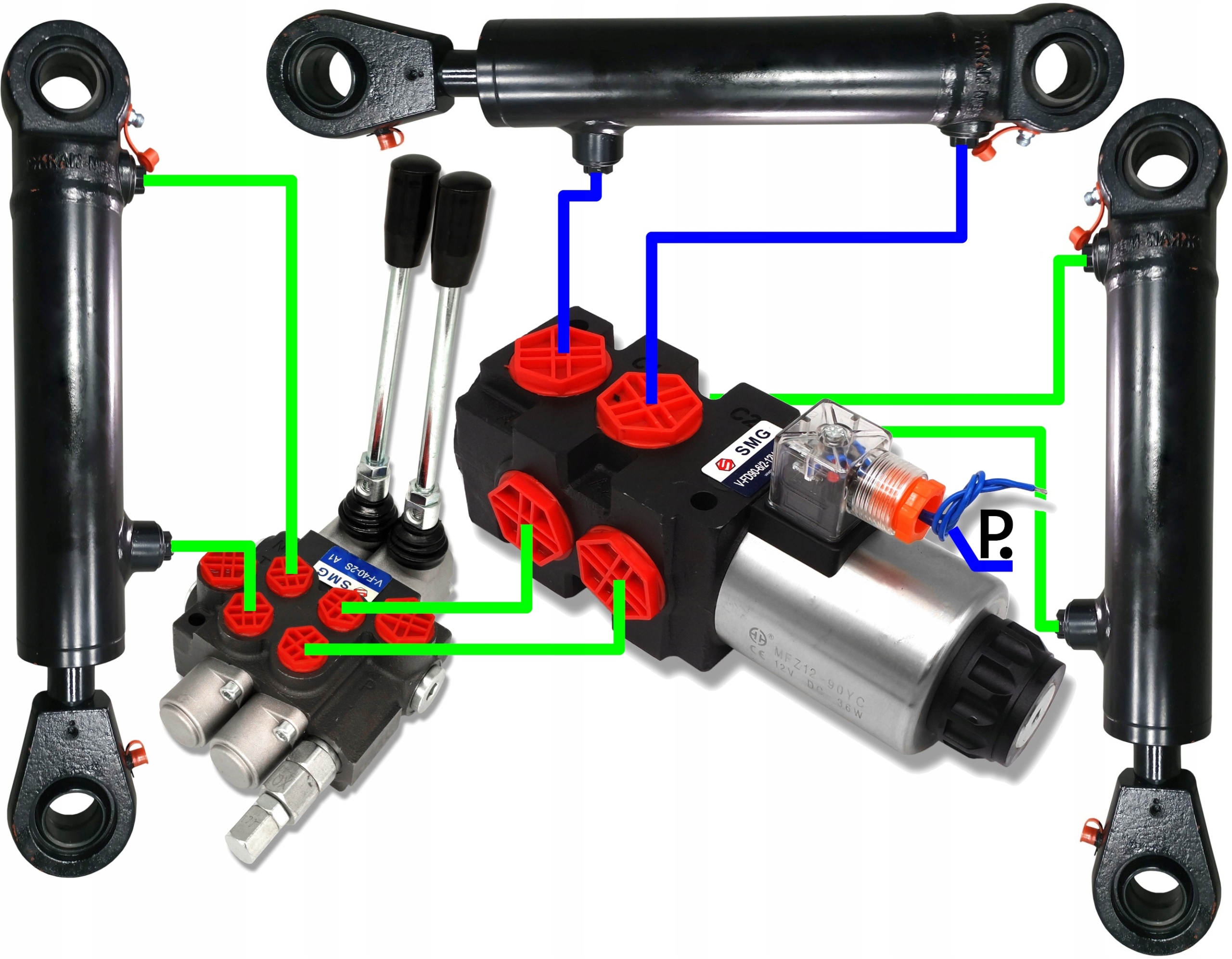

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Будь ласка, візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьби (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до + 60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

ЖИВЛЕННЯ / ЗВОРОТ A1 - A2 (незалежно від того, A1 або A2 буде зворотним або джерелом живлення)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

ДЖОЙСТИК З 2 КНОПКАМИ

Призначений для механічного керування підйомом рами, нахилом ковша та захватом тюків або крокодилом + додаткова четверта секція.

Суцільний джойстикдозволяє механічне керування чотириходовими гідравлічними регулюючими клапанами TURA (навантажувач)за допомогою двох кабелів і двох кнопок.

Дозволяє дистанційне керування (з кабіни) розподільниками, які розташовані поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи в різні типи машин, таких як: : сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий в установці.

Технічні характеристики:

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80° C

Отвор кабелю Φ14 мм

Важіль блокування

M8 самофіксуючий штифт для кріплення кабелю

Матеріал:

• ергономічна ручка із загартованого пластику
• Основа з алюмінієвого сплаву
< /ul>

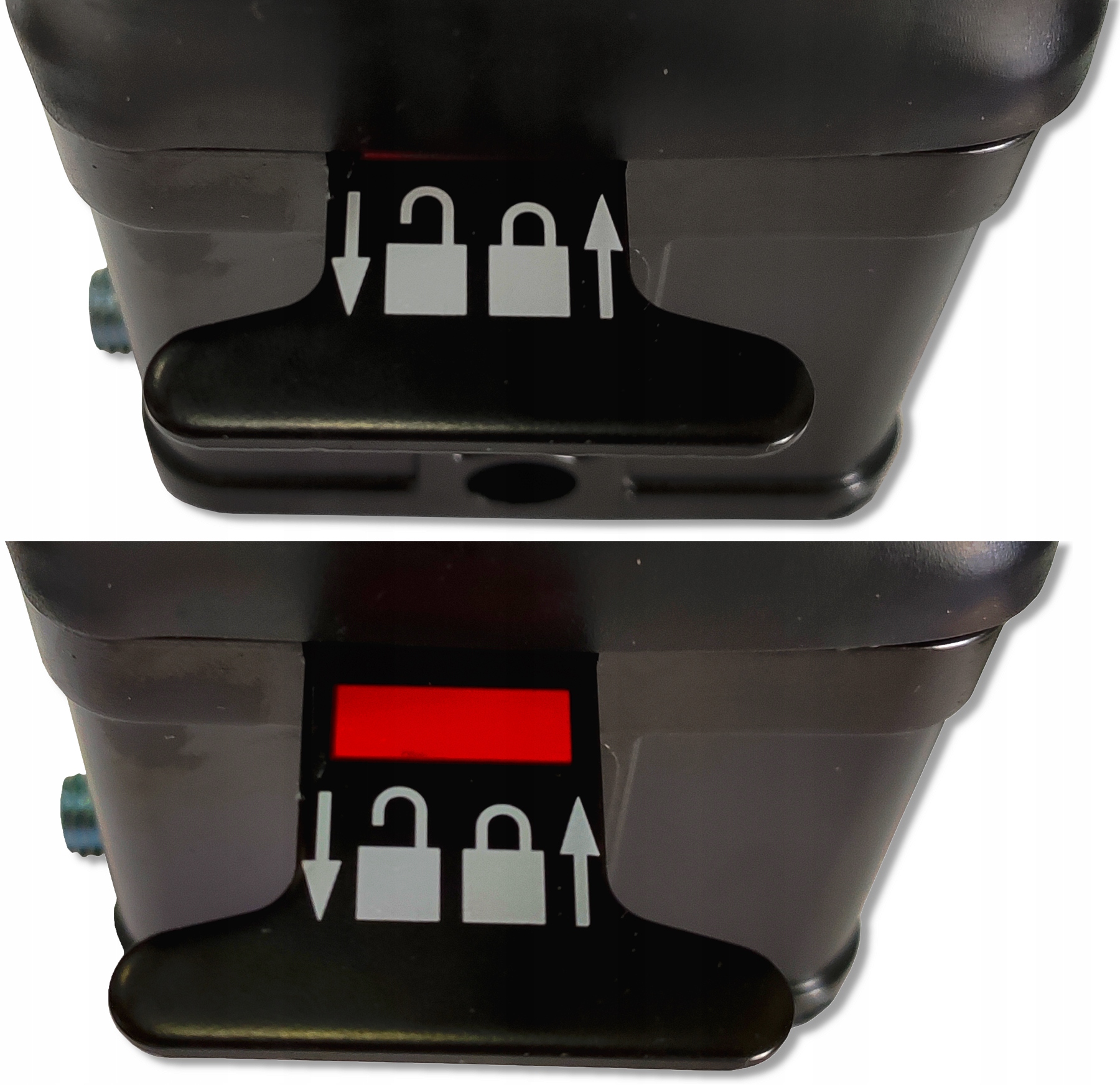

Джойстик має запобіжний механізм (2), який дозволяє блокувати рухи головки джойстика, щоб запобігти випадковій активації:

Головка джойстика заблокована

-

Головка джойстика розблокована

Кабель для керування розподільником з кулькою 1,5 м

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінці:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1.5 , різьба повзуна M6x1.6
