FAAC 414 SHORT - КОМПЛЕКТ АВТОМАТИКИ ДВОСТІЛКОВИХ ВОРІТ З РОЗМІРОМ СТУЛКИ 2х2м З ВИКОРИСТАННЯМ ЕЛЕКТРОМАГНІТНОГО ЗАЖИМУ.

Полотна воріт можуть важити до 350 кг кожна.

СКЛАД КОМПЛЕКТУ:

• привід 2x FAAC 414 SHORT
• Монтажні кронштейни до стовпа та полотна воріт
• Блок керування FAAC E045S
• Герметичний корпус для блоку управління FAAC
• Двоканальна радіостанція XF868
• ПДУ 3x XT4 868 SLH LRB
• Сигнальна світлодіодна лампа з вбудованою антеною для збільшення радіус дистанційного керування
• Фотоелементи безпеки FAAC XP20BD
• Кріпильні засоби
• 2x Ключі для екстреного розблокування (у разі збою живлення)
• 2x Пусковий конденсатор
• Гарантійний талон 24 місяці FAAC
• Інструкція з монтажу актуаторів польською мовою
• Інструкція з підключення панелі керування польською мовою
• Інструкція для програмування дистанційного керування FAAC польською мовою
• Допомога під час встановлення

˃ НАБІР 414 КОРОТКИЙ ІДЕАЛЬНИЙ ДЛЯ ВУЗЬКИХ (МЕТАЛЕВИХ) СТІЙКОВ ТА ШИРОКИХ КЛІНКЕРНИХ СТІПІВ.

˃ ІДЕАЛЬНЕ РІШЕННЯ ДЛЯ ДОМАШНІХ ВОРОТ FAAC drive 414 SHORTG є найбільш практичним і економічним рішенням для автоматизації одностулкових воріт довжиною до 1,8 м. Привід оснащений трубчастими приводами – самозамикаються і тому не потребує додаткових замків.

˃ ЛЕГКИЙ МОНТАЖ ТА НАДІЙНА ЕКСПЛУАТАЦІЯЗавдяки своїй трубчастій конструкції та способу кріплення приводів до воріт (спереду), привід FAAC 414 SHORT швидко та легко встановлюється, не потребуючи дорогих адаптаційних модифікацій. Хороша опорна точка дверей гарантує надійне замикання в закритому стані навіть для широких дверей.

˃ МІНІМАЛЬНІ ВИТРАТКИ НА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ, ВИСОКА НАДІЙНІСТЬ Вартість обслуговування електромеханічного приводу FAAC 414 SHORT безперечно дорівнює мінімальний. Пристрій надійно працює за будь-яких погодних умов, в діапазоні зовнішніх температур від -20°C до +55°C.

ТЕХНІЧНІ ДАНІ ПРИВОДУ 414

• Напруга живлення 230 В, 50(60) Гц
• Напруга живлення двигуна 230 В
• Споживання електроенергії 280 Вт< /li>
• Споживання струму 1,2 A
• Швидкість обертання двигуна 1400 об/хв
• Швидкість висування шпинделя 1,5 см/с
• Максимальна тяга 3500 Н
• Термічний захист 140°C
• Діапазон температур -20/+55°C
• Захист IP44

3x XT4 4-КАНАЛЬНИЙ ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ 868 МГЦ

• пульти дистанційного керування працюють на частоті 868 МГц у версії LR (Long Range) із розширеним робочим діапазоном. Ця система набагато стійкіша до будь-яких перешкод, а отже, працює ефективніше. Радіус дії пультів дистанційного керування становить до до 200 м.
• робота пульта дистанційного керування базується на технології SLH, тобто самонавчаючий код стрибка дозволяє програмувати дистанційне керування з пульта дистанційного керування без доступу до радіоприймача.
• сигнал, надісланий із пульта дистанційного керування, захищено системою Rolling Code із 70 трильйонами комбінацій – динамічно випадковим чином зміна коду

ПАНЕЛЬ КЕРУВАННЯ E045S З КОРПУСОМ

• Напруга живлення: 230 В змінного струму ±15% 50/60 Гц
• Енергоспоживання: 4 Вт у режимі очікування
• Макс. споживана потужність: 800 Вт
• Макс. навантаження через аксесуари: 500mA 24VDC - 500mA BUS 2-easy
• Макс. блок живлення: FAAC lock (12VAC - 24VDC)
• Діапазон робочих температур: від -20°C до +55°C
• Запобіжники: F1 (2,5A)
• li>Входи: відкриті/частково відкриті/STOP/BUS 2-easy/живлення
• Виходи: миготливе світло/двигун/24VDC живлення аксесуарів/24VDC індикатор стану воріт/12VAC живлення електромагнітного замка
• Швидкий роз’єм: модуль XF 433/868 для OMNIDEC, USB
• Програмування: світлодіодний дисплей і кнопки
• Індикація стану: дисплей і світлодіод

Блок керування E045S може керувати одним або двома двигунами

КОРПУС БЛОКУ КЕРУВАННЯ

• для зовнішнього використання
• герметичний, ступінь захисту IP 55.

РАДІОМОДУЛЬ XF 868 МГц

• Приймач із вбудованою антеною для збільшення діапазону дистанційного керування
• Частота: 868 МГц
• Живлення: взято від панелі керування через роз'єм 24Vdc
• Пам'ять на 256 пультів дистанційного керування
• Підключення: швидкий роз'єм

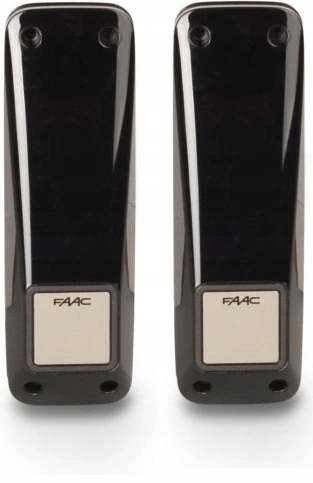

Фотоелементи XP20BD із радіусом дії 20 м

Технічні дані:

• Діапазон 20 М
• Живлення через BUS-2easy
• 2 дроти 24v
• Захист IP54
• Горизонтальний кут регулювання 180°
• Струм споживання (Rx 10mA,Tx 10mA)
>
• Встановлення на стіну/колонку/кронштейн
• Оптичне саморегулювання
• Час виявлення перешкоди 20 мс
• Розміри: 41x130x42 мм
• Можливість встановлення в одній системі до M16 пар фотоелементів

Маяк FAAC XLED

• Сучасний дизайн, що підходить для будь-якого середовища, лампа FAAC XLED стане вершиною вашої чудової огорожі
• 40 високояскравих світлодіодів, що забезпечують дуже хороша видимість навіть у денний час
• вбудований переривник
• горизонтальна або вертикальна установка на стіні або стовпі
• помітно повідомляє, що автоматичні ворота встановлені в рух
• напруга: 12В, 24В, 115В, 230В
• інтегрована антена збільшує радіус дії пультів дистанційного керування

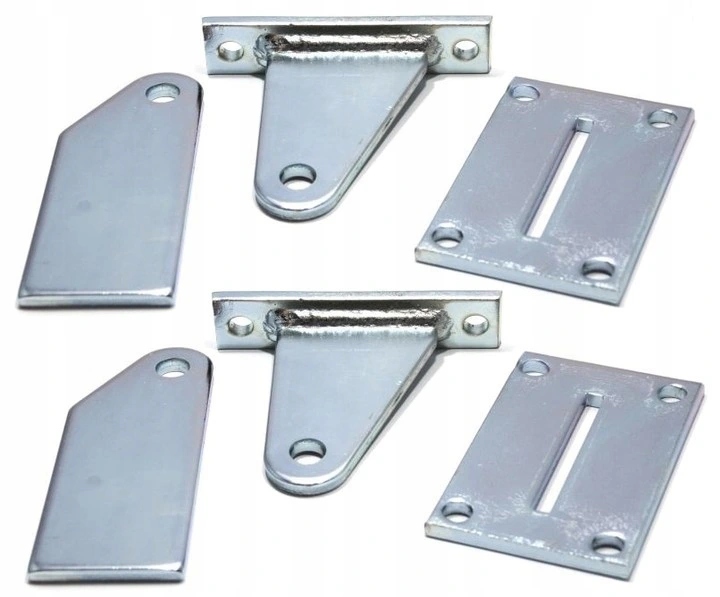

МОНТАЖНІ КРОНШТЕЙНИ

• захвати для кріплення приводів, набір кронштейнів для кріплення на стовпи та полотна воріт
• оцинковані

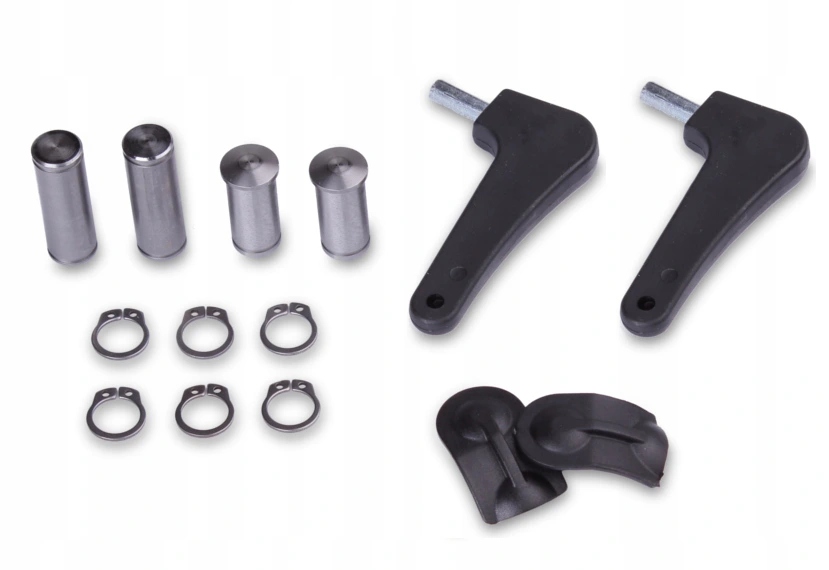

МОНТАЖНІ АКСЕСУАРИ ТА КЛЮЧІ ДЛЯ РОЗБЛОКУВАННЯ

• кріпильні штифти для кріплення приводів до монтажних кронштейнів
• ключі для розблокування у разі збою живлення

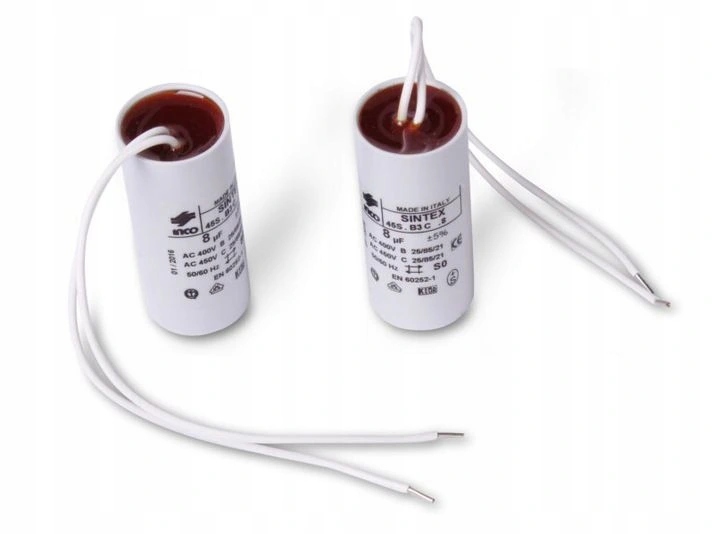

КОНДЕНСАТОРИ

• вони накопичують енергію та допомагають приводам приводити в рух стулки воріт

Схема встановлення

➜ Щоб отримати кут відкривання стулки 90°: A+B=C.

➜ Щоб отримати кут відкриття стулки більше 90°: A+B

➜ Зберігайте значення Z, щоб запобігти удару приводу об пілястру

під час закриття стулки

ПОВНИЙ ТА ГОТОВИЙ ДО ВСТАНОВЛЕННЯ КОРОТКИЙ КОМПЛЕКТ FAAC 414 ДЛЯ ДВОСТІЛКОВИХ ВОРІТ ДО СТУЛОК 2x1,8 м
