4-секційний гідравлічний набір 80 л/хв з плаваючою секцією та засувкою для TURA

SKRAW MET КОД: [8490]

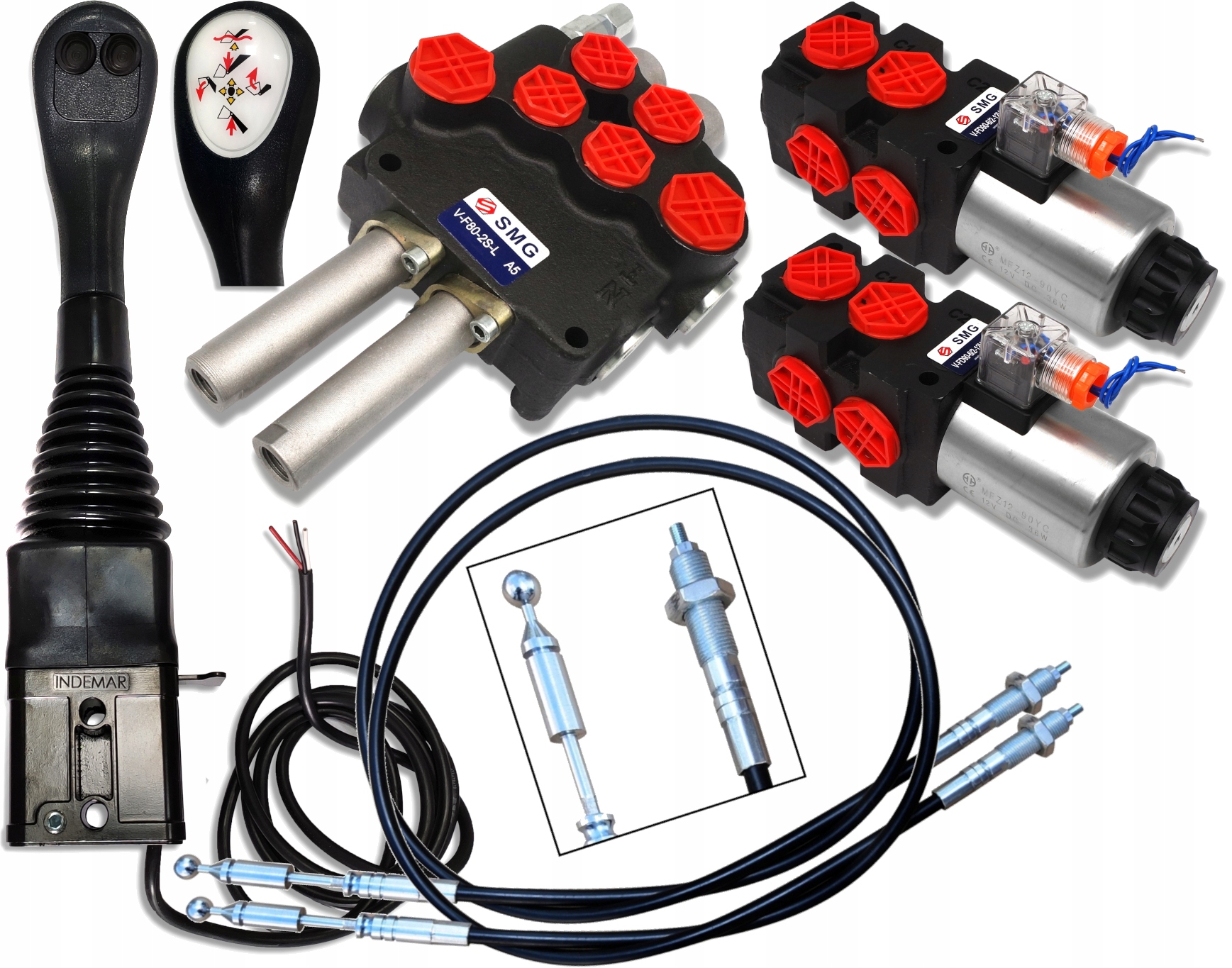

Набір включає:

• джойстик з кулькою з 2 кнопками [0172]
• мотузка 2x 2м [0203]
• 2-секційний гідравлічний розподільник для кабелів, 80 л/хв - плаваюча секція + засувка [1724]
• 2x електромагнітний клапан - дільник 6/ 2 12 В 90 л/хв [1962]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати) та двома додатковими секціями після натискання кнопок.

набір має багато перевагщо впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, садівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

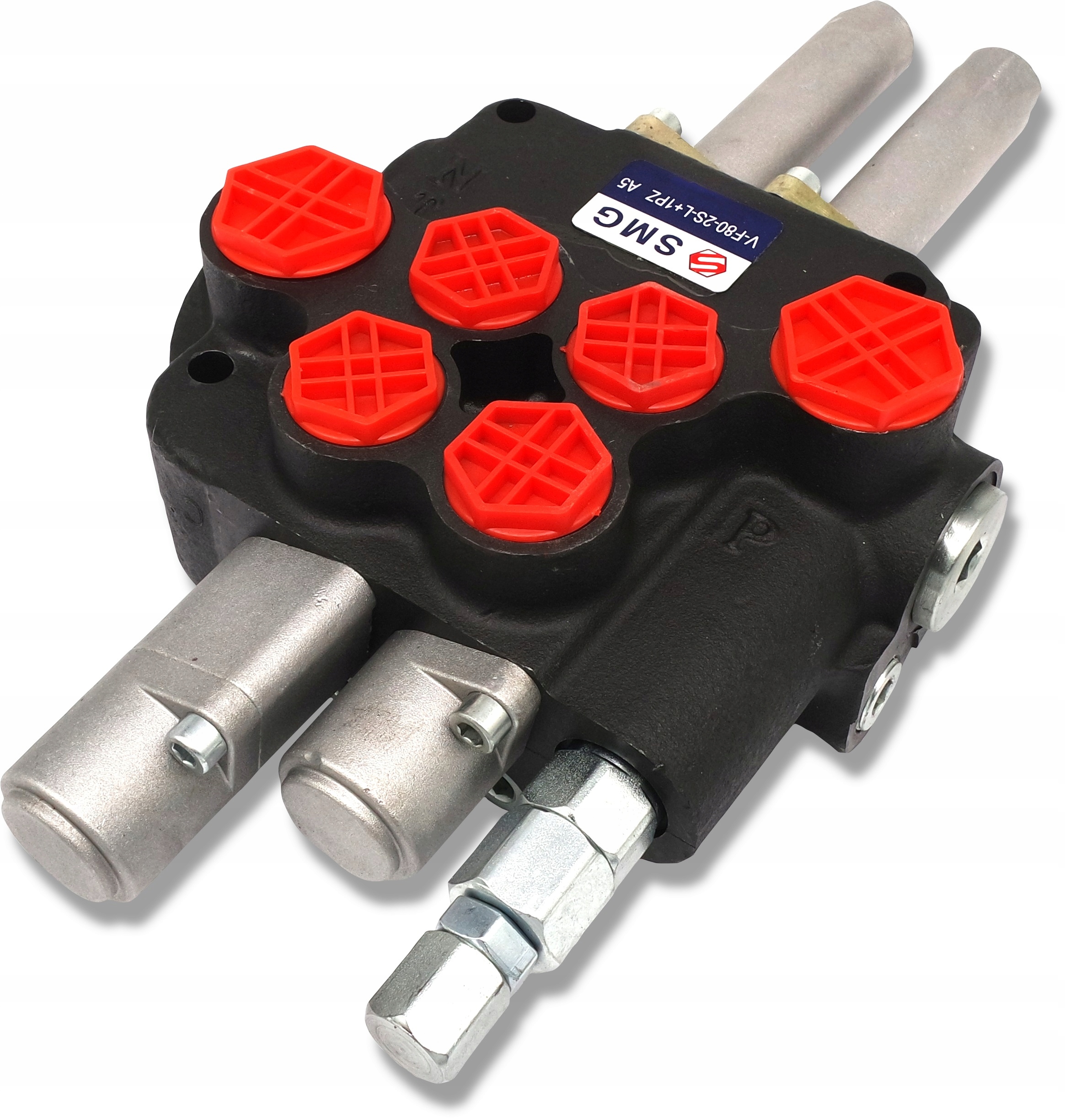

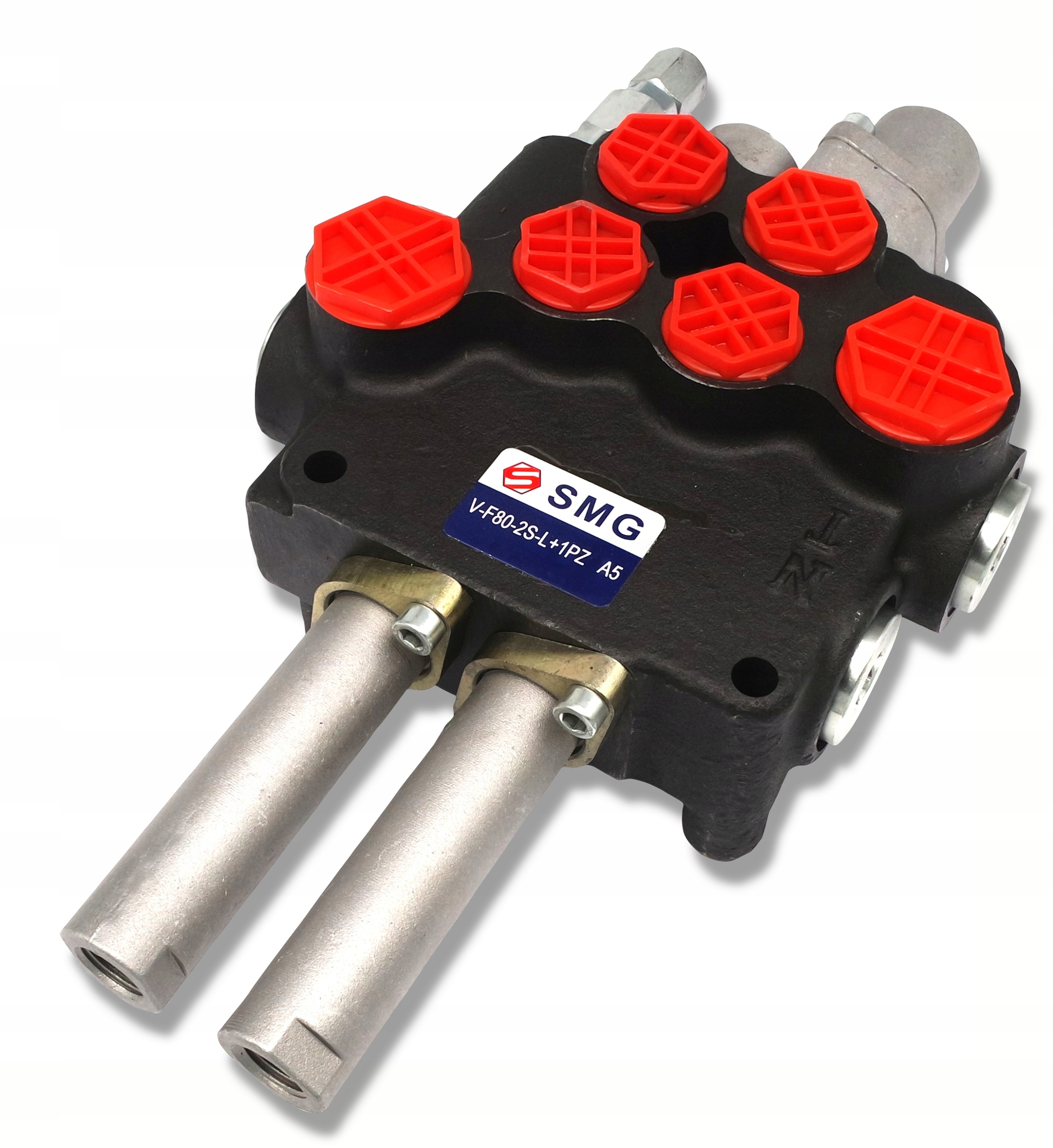

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК 80L ДЛЯ КАБЕЛІВ + ПЛАВАЮЧА СЕКЦІЯ З ЗАСУВКОЮ В 1 БІК (K16+8)

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний, моноблочний розподільник з паралельним розташуванням і плаваючою (поглинаючою) камерою. Він характеризується компактною структурою, стабільною роботою та високою універсальністю.

Він дозволяє керувати з кабіни (за допомогою кабелів і джойстика) за допомогою двох приводів подвійної дії або (після підключення одного з портів) одностороння дія.

Можливе підключення послідовно до існуючої системи (потрібна напірна муфта).

Завдяки засувці із засувкою розподільник ідеально підходить для машин і пристроїв, де немає необхідності постійно тримайте руку на джойстику.

Моноблок (високої якості) з паралельною системою з плаваючою (поглинаючою) камерою.

! УВАГА! У певному розподільнику секція із засувкою розташована лише в одній секції з ПЛАВАЮЧОЮ ФУНКЦІЄЮ.

Застосування:

Розподільник ідеально підходить для гідравлічних машин і пристроїв .

Його можна використовувати в сільському господарстві, садівництві, лісництві та будівництві.

Універсальний розподільник, який використовується в різних типах машин, таких як:

• Циклоп
• Повороти
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трипозиційний повзунок (1 - 0 - 2) із засувкою

• із засувкою, тобто тримається в робочому положенні
• Нейтральне положення 0 (джойстик вертикально - трос ослаблений), шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик у нахиленому вперед положенні), шток поршня приводу висувається.
• Робоче положення 2 (джойстик похило назад), шток поршня приводу втягується.

Трьохпозиційний повзунок (1 - 0 - 2)

• самостійно повертається у вертикальне положення на пружині
• Нейтральне положення 0 (джойстик вертикально - трос ослаблений), шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик у нахиленому вперед положенні), шток поршня приводу висувається.
• Робоче положення 2 (джойстик похило назад), шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 3/4''
• Задня частина (T) BSP 3/4''
• Секційний вихід BSP 1/2''
• З'єднання BSP 3/4"

Технічні характеристики:

Потік масла: 0 - 80 л/хв

Максимальний робочий тиск: 300 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

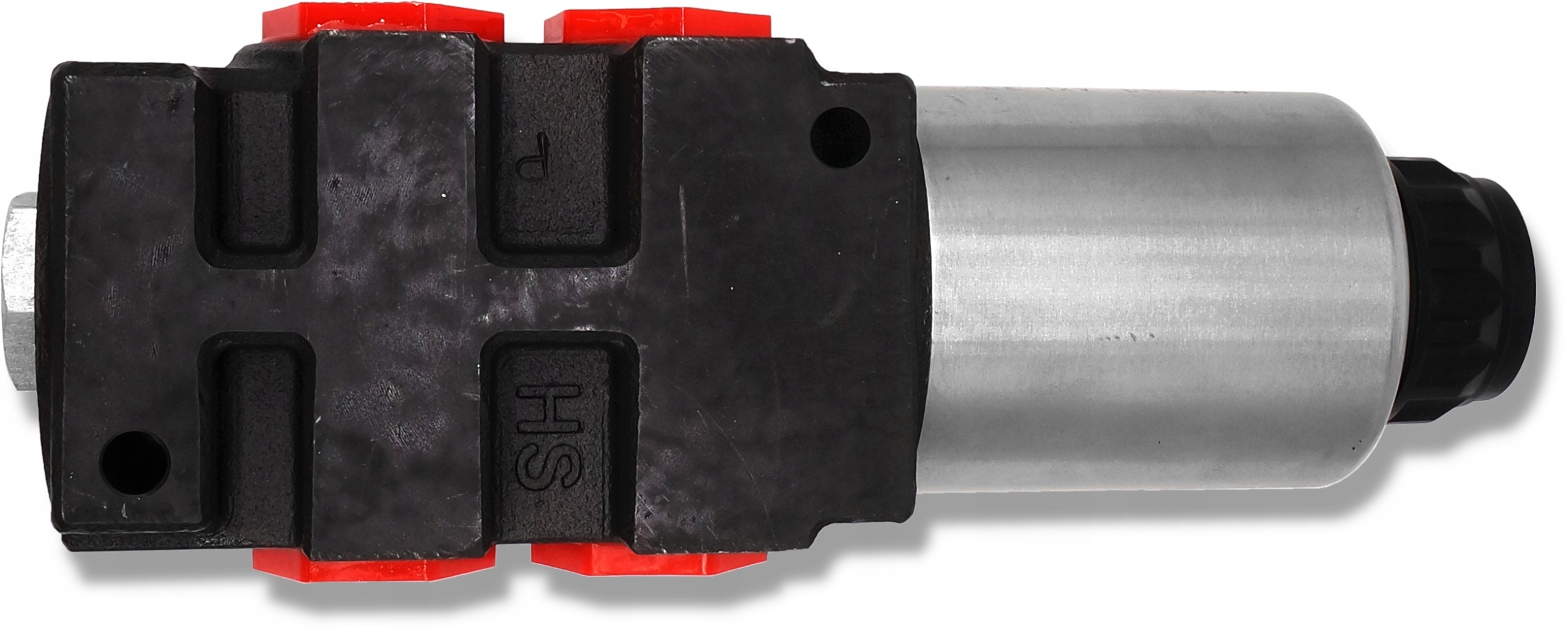

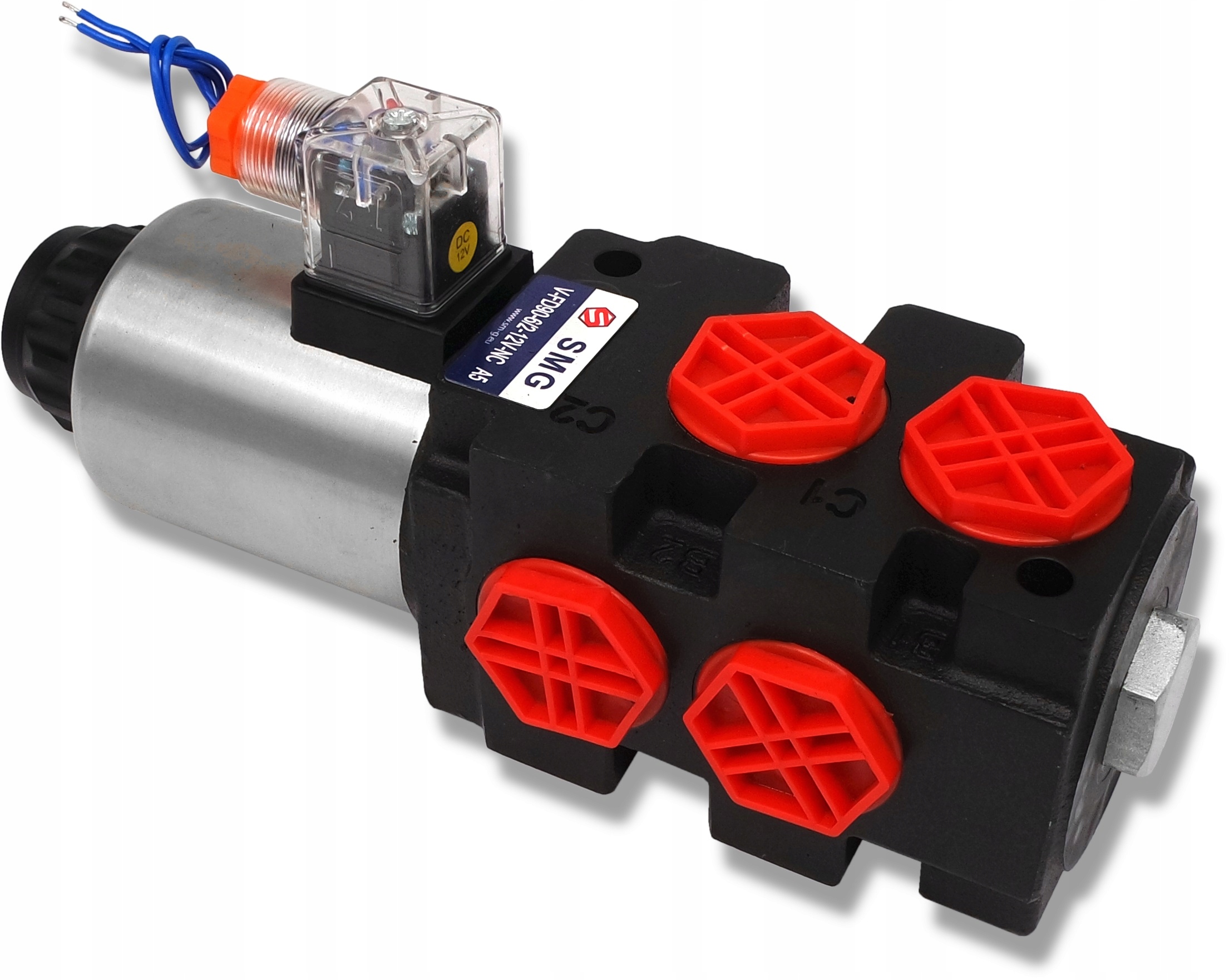

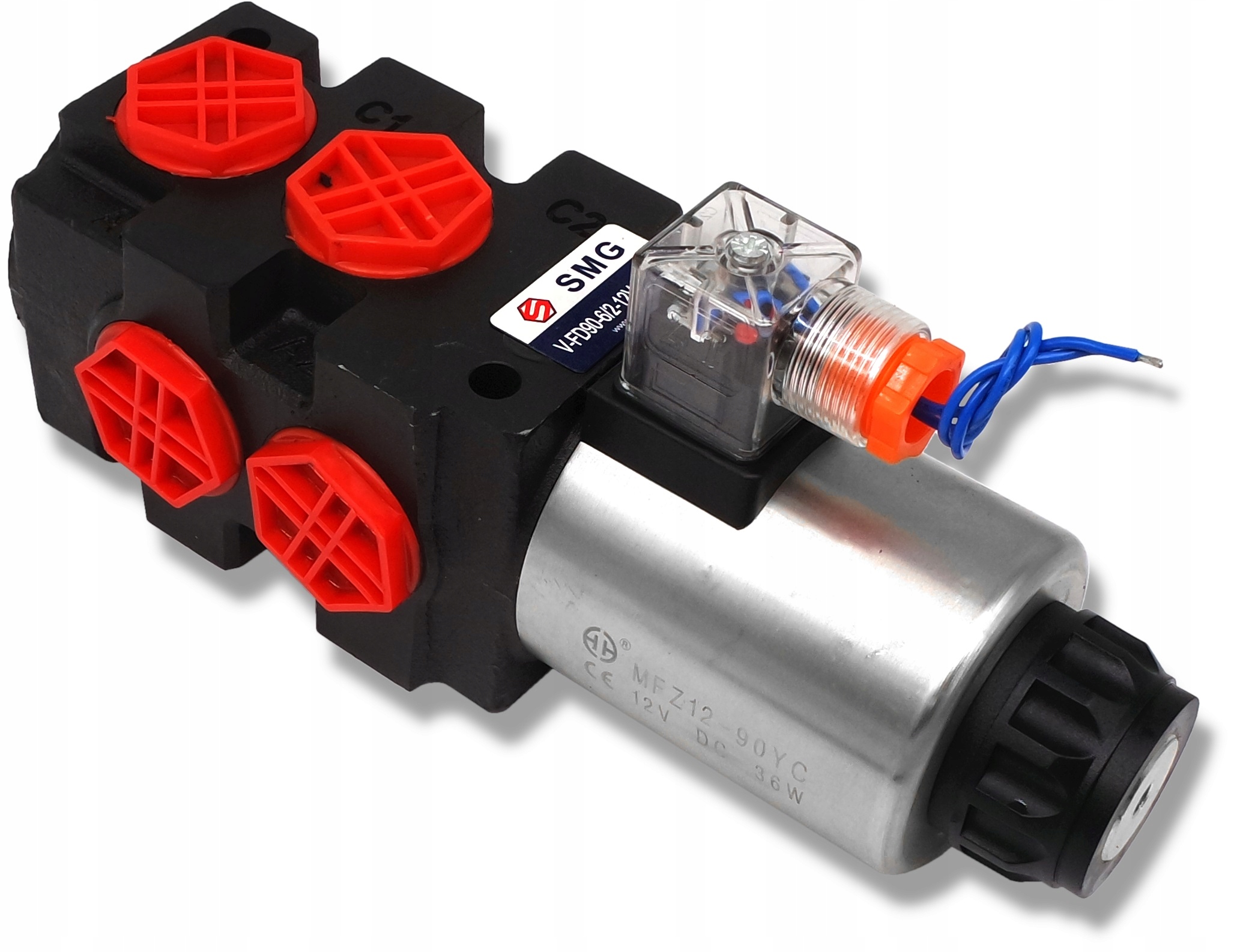

Електромагнітний клапан 6/2 12v 90 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо,

До одного блоку за допомогою фланців можна послідовно підключити максимум 3 клапани.

Висока якість електромагнітний клапан, що характеризується компактною структурою, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, що керуються однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Будь ласка, візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьби (BSP): 3/4"
• Максимальний потік масла: 90 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до + 60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

ПІДКЛЮЧЕННЯ:

A1 - A2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, A1 або A2 буде зворотним або живленням)

B1 - B2 - C1 - C2 ВИХОДИ ДЛЯ ПРИЙМАЧІВ (наприклад, ПРИВОДИ)

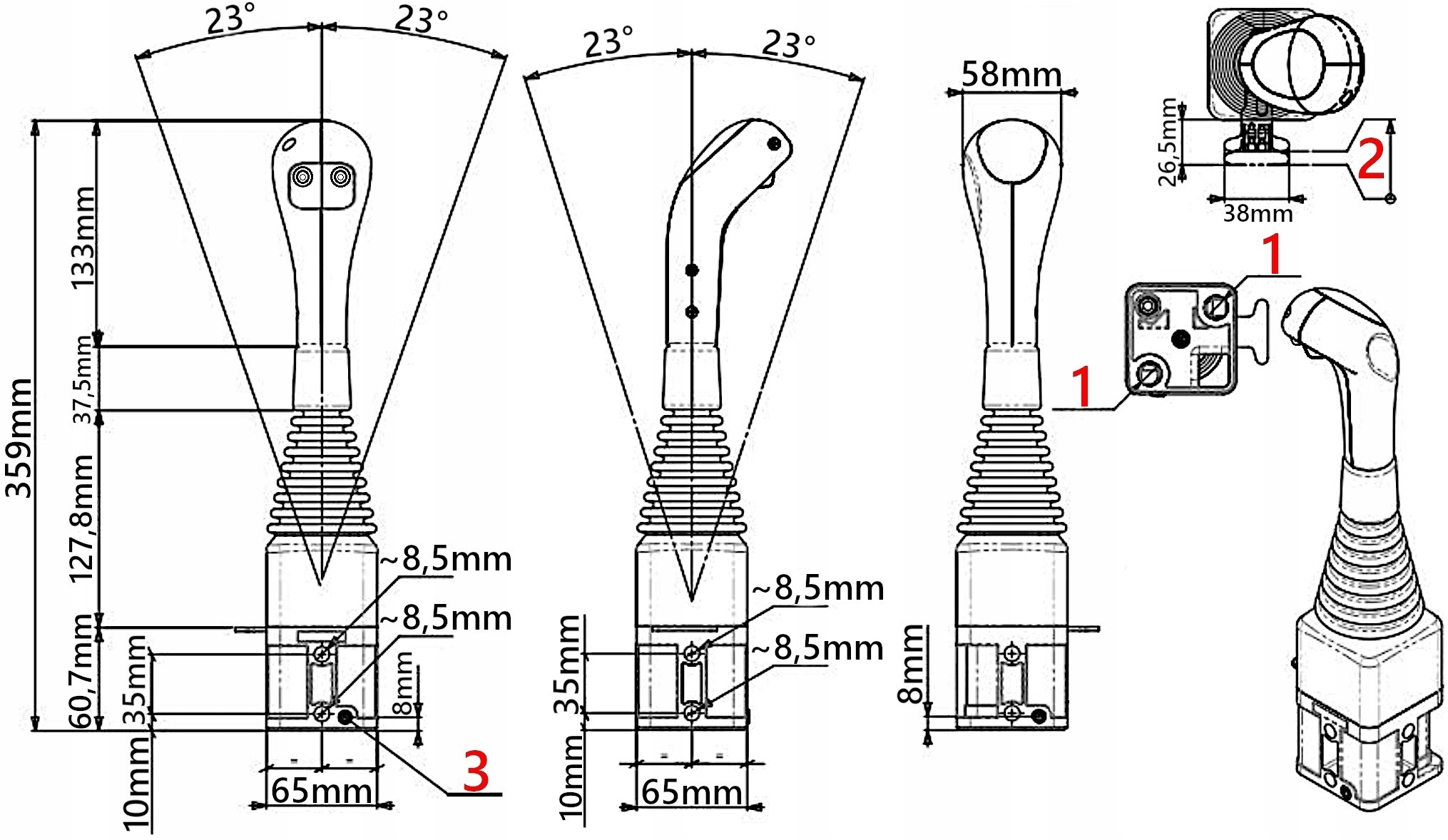

ДЖОЙСТИК З 2 КНОПКАМИ

Призначений для механічного керування підйомом рами, нахилом ковша та захватом тюків або крокодилом + додаткова четверта секція.

Суцільний джойстикдозволяє механічне керування чотириходовими гідравлічними регулюючими клапанами TURA (навантажувач)за допомогою двох кабелів і двох кнопок.

Дозволяє дистанційне керування (з кабіни) розподільниками, які розташовані за межами кабіни.

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи в різні типи машин, таких як: : сільськогосподарські машини, трактори, обприскувачі, раунди, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий в установці.

Технічні характеристики:

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80° C

Отвор кабелю Φ14 мм

Важіль блокування

M8 самофіксуючий штифт для кріплення кабелю

Матеріал:

• ергономічна ручка із загартованого пластику
• Основа з алюмінієвого сплаву
< /ul>

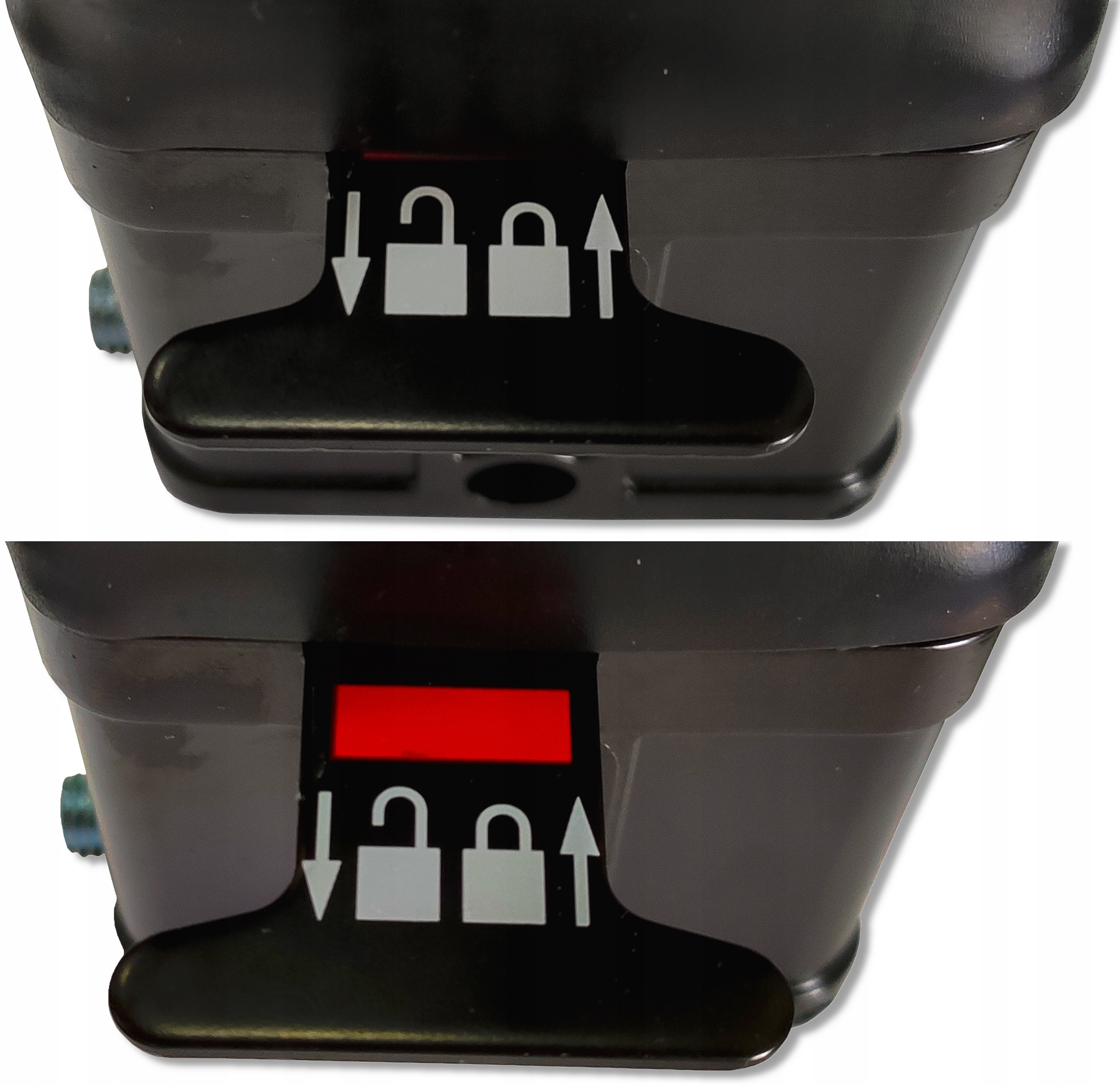

Джойстик має запобіжний механізм (2), який дозволяє блокувати рухи головки джойстика, щоб запобігти випадковій активації:

Головка джойстика заблокована

_

Головка джойстика розблокована

Кабель для керування 2-метровим розподільником м’яча

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та промисловості в широкому розумінні.

Кінці:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1.5 , різьба повзуна M6x1.6
