Набір для вимірювання рівня води в 2-метровому баку

Готовий вимірювальний набір для контролю рівня води 0-2 м в свердловині або будь-якій ємності - це комплексне рішення, яке дозволяє точно вимірювати і постійно контролювати рівень води. Розроблений з урахуванням простоти використання, цей комплект поєднує передові пристрої відображення вимірювань із датчиком, що дозволяє здійснювати ефективний контроль за допомогою одного датчика.

Додатковою перевагою цього комплекту євбудовані чотири релейні виходи тривоги з позначкою ALL (дуже низький), AL (низький), AH (високий) і AHH (дуже високий). Ці виходи тривоги дозволяють активувати такі приводи, як насоси, електромагнітні клапани тощо, залежно від встановлених рівнів тривоги. Завдяки цьому користувачі можуть бути впевнені, що система адекватно реагує на зміни рівня води, що мінімізує ризик виникнення аварійних ситуацій.

Додатковою перевагою набору є можливість самостійно подовжити кабель датчика до 50 метрів. Це важливе розширення функціональності, яке дозволяє гнучко адаптувати набір до конкретних польових умов, наприклад, при використанні в домашньому резервуарі для дощової води. Ця функція робить вимірювальний набір універсальним і адаптованим до різноманітних потреб користувачів.

Підсумовуючи, готовий вимірювальний набір для моніторингу рівня води є комплексним рішенням, яке поєднує в собі точність вимірювання з практичними функціями сигналізації, забезпечуючи не тільки ефективний нагляд, але й готовність до миттєвих дій у разі потреби.

Панельний лічильник MG14

Панельний вимірювач MG14 функціонує як панельний індикатор, який забезпечує точний контроль вимірюваних параметрів у промислових процесах і в домашніх проектах. Завдяки функції конвертера можна швидко конвертувати сигнал від датчика в значення, необхідні для вимірювання рівня води (мм, см, м) або кількості води (літри). Пристрій також має функцію налаштування на діапазон вхідного сигналу.

Технічні дані

• Живлення: 230 В змінного струму +/-10%
• Вихід: 4x реле
• Дисплей: Відсоток, PV (поточне значення)
• Розмір: 160x80 мм
• Вхід: 0~10мА, 0~10мВ, 0~10В, 0~20мА, 0~400Ом, 0~5В, 1~5В, 4~20мА, B, E, J, K, L, N, PT100, R, S, T, U, W
• Вбудоване джерело живлення: 24 VDC

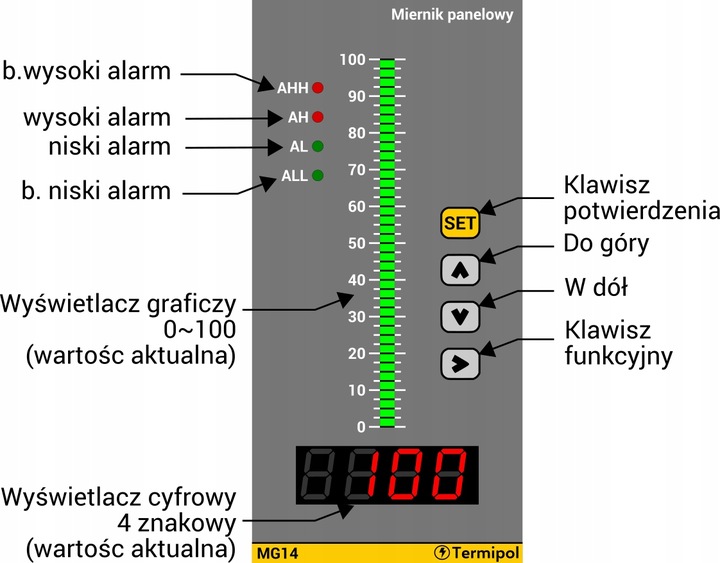

Контролер має великий чіткий 4-символьний цифровий дисплей і графічний дисплей 0~100%, що допомагає швидко оцінити промисловий процес.

Датчик тиску води заглибний ПС-02-420

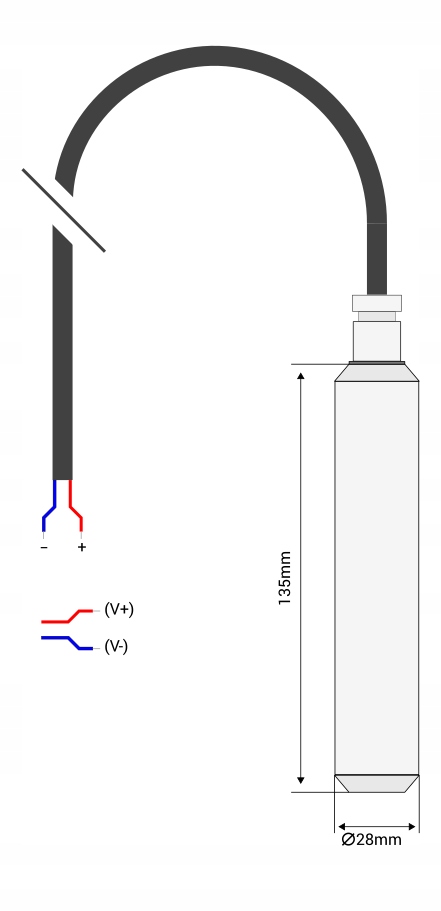

Датчик рівня рідини ПС-02-420 - в комплект входить занурювальний датчик тиску води. Тиск води на датчик передається у вигляді струмового сигналу (4 ~ 20 мА). Гідростатичний тиск прямо пропорційний зануренню. Датчик призначений для роботи у воді. Датчик рівня тиску зазвичай монтують у вертикальному положенні (наприклад, у свердловині), підвішуючи на тросі. Якщо під час вимірювання датчик може рухатися, положення датчика має бути зафіксовано, щоб запобігти помилкам. Це можна зробити за допомогою трубки або вантажу, розміщеного на зонді.

Технічні дані

• Вихідний сигнал: 4-20 мА
• Живлення: 12-24 В
• Діапазон вимірювання: 0 ~ 2 м
• Температура робочого середовища: -10 ~ +85 °C
• Рівень захисту: IP68
• Матеріал: нержавіюча сталь SUS304, гумовий кабель
• Довжина кабелю: 300 см

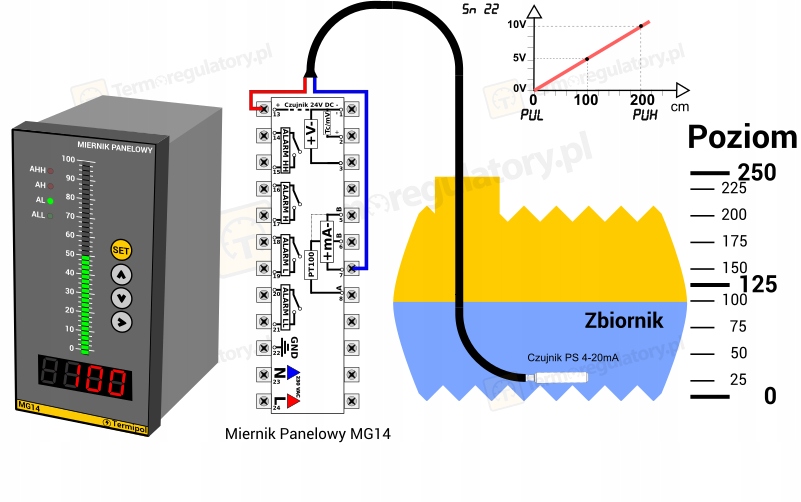

Приклад застосування з датчиком тиску.

Youtube

Пошук "Як виміряти рівень води"

Якщо ви шукаєте спосіб безперервно й точно вимірювати рівень рідини в колодязі чи резервуарі для води, наше рішення може вам допомогти.

https://www.youtube.com/watch?v=g8yl_4cvubQ

ПОСІБНИК - Як відкалібрувати щитовий лічильник

Як відкалібрувати щитовий лічильник MG14 з гідростатичним датчиком 4~20 мА - На прикладі вимірювача рівня рідини MG14 і датчика PS-02-420 у резервуарі висотою 180 см. Завантажити у файлі PDF під описом пропозиції.
