Горизонтальний оцинкований байпас насоса 6/4"

+ насос 25/40-180 від IBO

+ контролер насоса SP-03 від KGE

Team Циркуляційний насос центрального опалення - це повна гідравлічна система, яка дозволяє підключити циркуляційний насос до печі центрального опалення за допомогою диференційного водяного клапана. Диференціальний клапан ZR призначений для встановлення в системі центрального опалення з примусовою циркуляцією води - циркуляційним насосом є захист насосної установки від перегріву та тиску, які можуть виникнути, коли насос припиняє примусову циркуляцію , клапан залишається закритим, переривання роботи насоса, наприклад, через відключення електроенергії, клапан відкривається автоматично, забезпечуючи самопливну циркуляцію води.

Клапан може працювати в установках, тиск яких не перевищує 6 бар (60 бар). метрів водяного стовпа) і температура досягає максимум 110 °C. Клапан не потребує обслуговування.

Монтаж:

З'єднання можна встановити горизонтально або вертикально. , залежно від потреб. Не забувайте встановлювати набір відповідно до циркуляції води в системі. Напрямок потоку вказано на корпусі диференціального клапана ZR.

Встановлення має виконуватися сантехніком.

Насоси OHI призначені для примусової циркуляції води в системах центрального опалення та гарячої води. водопровідні установки. Їх також можна використовувати в сонячних системах опалення, кондиціонування повітря та циркуляційних системах охолодження.

Насос слід встановити на прямій ділянці труби між двома запірними клапанами, у місці, доступному для вентиляції, огляду або послуга. Насос повинен бути встановлений так, щоб вісь насоса була горизонтальною. Перед встановленням насоса уважно прочитайте інструкцію з експлуатації.

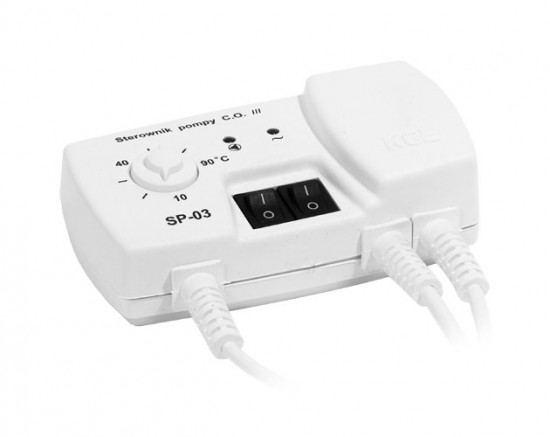

Терморегулятор типу СП-03 призначений для керування циркуляційним насосом центрального опалення. Завдання контролера - включити насос, якщо температура перевищує потрібне значення, і вимкнути його, якщо піч охолоне (внаслідок гасіння). Це запобігає непотрібній роботі насоса, що дозволяє економити електроенергію (економія, в залежності від ступеня використання печі, до 60%), і продовжує термін служби насоса. Це підвищує його надійність і знижує експлуатаційні витрати.

Гарантійний термін експлуатації насоса становить 2 роки з дати покупки.

Технічні дані контролера:

• Діапазон регулювання температури: 10 градусів C - 90 градусів C
• Гістерезис: 5 градусів C
• Напруга живлення: 230/50 Гц +/- 10%
• Споживання електроенергії: <2 Вт
• Робоча температура: від -10 градусів C до 50 градусів C
• Поперечний переріз з’єднувальних кабелів: 3x0,75 мм
• Довжина кабелю датчик: 1,2 м
• Живлення: 230В/50Гц
• Вихідний струм навантаження: 180Вт
• Розміри (ширина, висота, довжина): 72x50x132
• Рівень захисту: IP-20

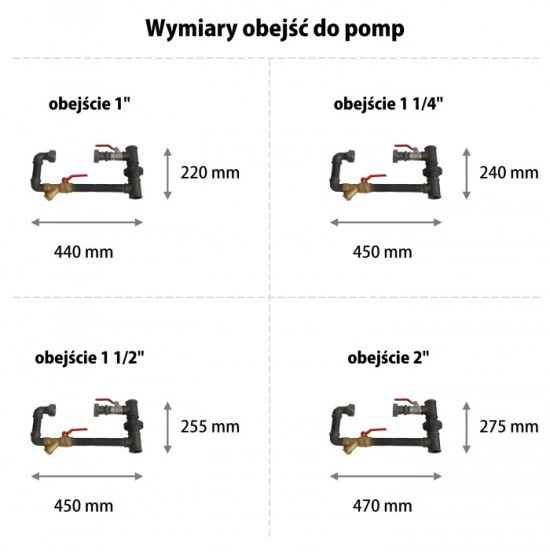

Технічні дані байпасу:

• робоча температура 0-90°C, тимчасово 110°C,
• номінальний тиск 0,001-6,0 бар,
• допустимий тиск до 7,00 бар,
• тиск відкриття клапана в самопливній циркуляції 0,00-0,001 бар,
• номінальний переріз потоку через клапан 98-100% від номінального монтажний переріз,
• рівень шуму під час робочого циклу до 25 дБ(А)

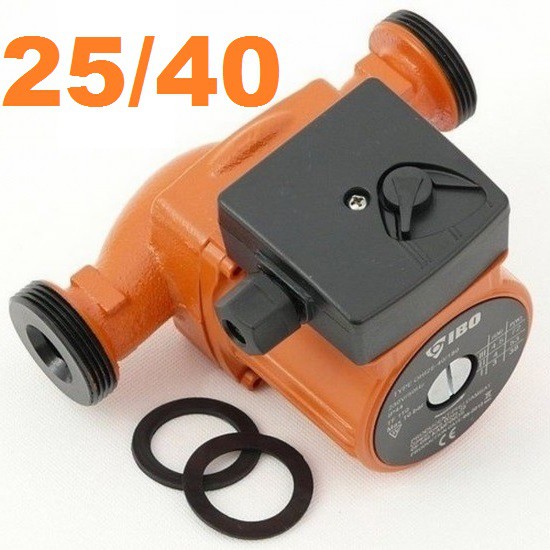

Технічні дані насоса:

• Вага: 3,1 кг
• Розміри з’єднувальної різьби: 47,5 мм (вимірюється на зовнішній стороні різьби)
• Максимальна температура води: 110 °C.
• Максимальна температура навколишнього середовища: 55 °C.
• Максимальний робочий тиск: 10 бар.
• Кількість передач: 3 Підйом стовпа води: 4 м
• Номінальна напруга: 220-240 В / 50 Гц
• Гучність: 45 дБ
• li>Номінальний струм: 0,4 А
• Максимальна потужність в окремих передачах: I - 38 Вт, II - 53 Вт, III - 72 Вт
