Набір крокового двигуна із замкнутим контуром 12NM

Функція:

HBS86H використовує найновішу спеціалізовану для двигуна систему керування DSP і технологію векторного керування замкнутим циклом, щоб повністю подолати проблему втрат кроку крокового двигуна з відкритим контуром, водночас значно покращуючи продуктивність високошвидкісного двигуна, зменшуючи нагрів двигуна та вібрацію двигуна, а також покращуючи швидкість і точність обробки. Зниження енергоємності верстатів. Коли двигун постійно перевантажується, контролер надсилає своєчасний сигнал тривоги, який має таку ж надійність, як і сервосистема змінного струму. HBS86H оснащений кроковим двигуном серії 86 із замкнутим контуром, що зручно для модернізації традиційної крокової системи. Вартість становить лише 50% від вартості сервосистеми змінного струму.

Технічні характеристики:

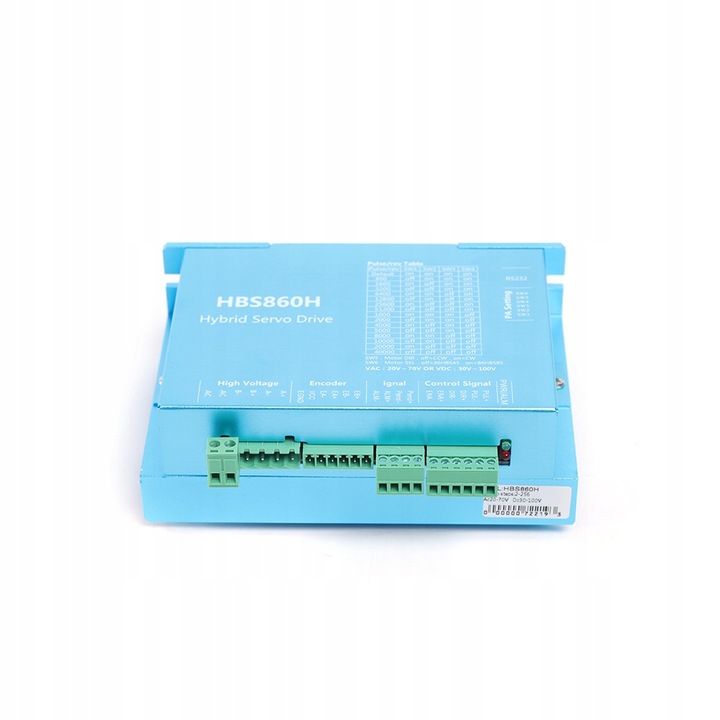

Модель приводу: HBS86H

• Напруга: AC20-80V/DC24-100V
• Фазний струм: 8A/Pha (піковий струм)
• Поділи: 2-256 поділів до 51200 кроків/колі
• Процесор: 32-розрядний цифровий DSP
• Імпульсна напруга: сумісний із сигналом 5 В-24 В
• Частота відгуку: до 200 кГц
• Імпульсний режим: одноімпульсний (за замовчуванням) подвійний імпульс (регулюється програмним забезпеченням)
• Метод охолодження: охолодження вентилятором

Модель двигуна: 86HBS120

• Фазний струм: 5,6 A/Pha
• Крутний момент: 12 Нм
• Діаметр валу: 14 мм
• Довжина валу: 40 мм
• Кут кроку: 1,8°
• Кут кроку: ± 5%
• Температура поверхні: нижче 80°C (номінальний струм)
• Кабель двигуна: 3 м
• Кабель кодера: 3 м

увімкнути:

• 1 дисковод HBS86H
• 1x двигун 86HBS120

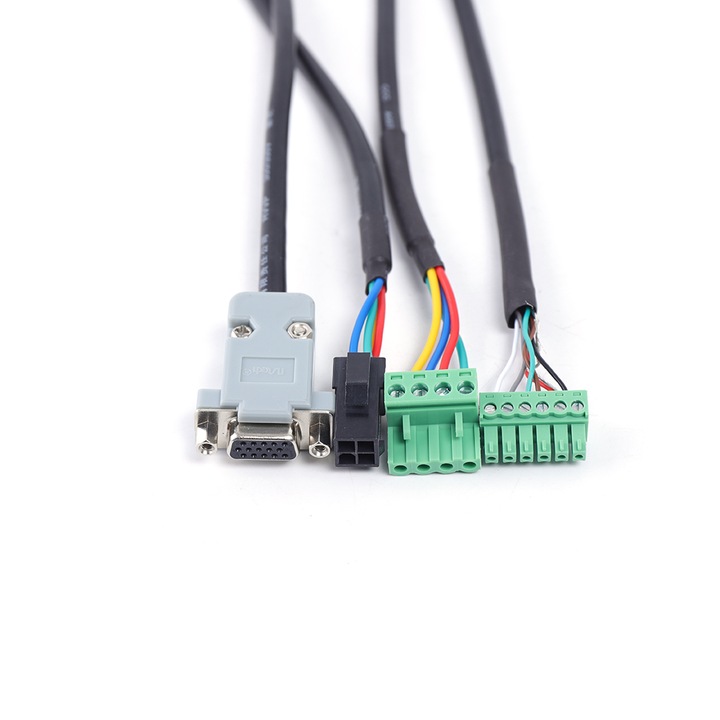

• 1x3 м кабель двигуна
• 1x3 м кабель кодера
