2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ КОМПЛЕКТ 40 л/хв

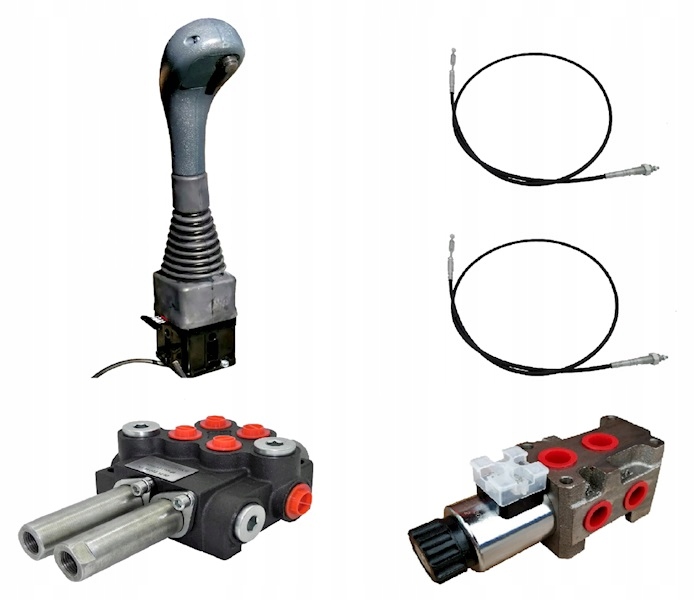

Композиція:

• кульковий джойстик із кнопкою
• дві лінії довжиною 2 метри
• 2-секційний гідророзподільник 40 л/хв
• електромагнітний клапан 6/2 50 л/хв 12 В

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Набір адаптований до різних типів машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, підмітальні машини, промислові машини та інші пристрої з гідравлічним керуванням, де продуктивність гідравлічного насоса не перевищує 40 л/хв.

Застосування в фронтальних навантажувачах TUR:

Перевірено на багатьох моделях тракторів, зокрема: Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512, Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 та інші

Набір керує двома секціями фронтального навантажувача TUR, тобто підйомом рами та нахилом лопати.

Приклад застосування:

Керування двома незалежно працюючими приводами:

Загальна інформація:

Керування джойстиком має багато переваг, які роблять роботу швидшою, приємнішою та безпечнішою. Джойстик означає, перш за все, більш комфортне, зручне і точне управління машиною. Механізм, що дозволяє блокувати джойстичні рухи рукоятки, значно підвищує безпеку оператора та людей, які можуть перебувати поблизу машини. Встановлення джойстика всередину кабіни та викидання розподільника назовні зберігає кабіну чистою та вільною від витоків масла.

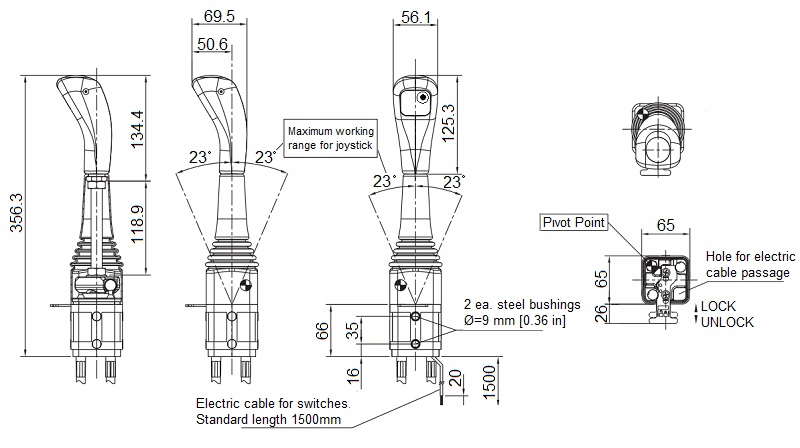

Джойстик:

Призначений для механічного керування двома секціями в розподільнику. Має додаткову кнопку та вихід електричного джгута, що дозволяє в майбутньому використовувати електромагнітний клапан, який буде керувати додатковою третьою секцією, напр. в навантажувачі ТУР крокодилом або кипозахватом.

Внутрішні елементи конструкції виготовлені з алюмінію, корпус виготовлений з міцного пластику. Блокування можливості управління за допомогою кнопки безпеки. Європейське виробництво NIMCO.

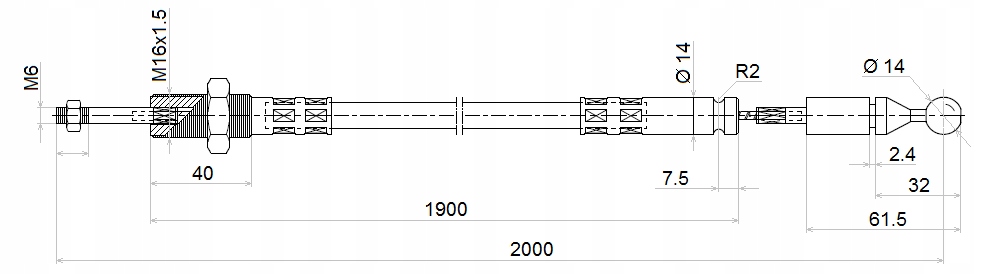

Кабелі:

Стандартна довжина кабелю: 2 м (це те, що ми надсилаємо, якщо клієнт не вкаже інше).

Різьби на стороні розподільника: корпус кабелю M16x1.5, кабельна стяжка M6x1.5.

З боку джойстика кулька діаметром 14 мм.

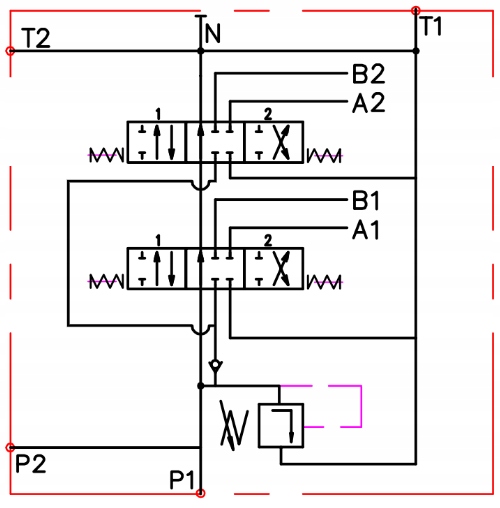

Двосекційний гідравлічний розподільник:

Максимальний потік до 40 л/хв.

Керування односторонніми та двосторонніми циліндрами.

Рекомендується керувати розподільником за допомогою кабелів і джойстика.

Керування:

Обидва трипозиційні повзунки (1 - 0 - 2), на пружині, тобто поодинці повертаються в нейтральне положення, якщо трос ослаб.

Нейтральне положення 0 (трос ослаб), шток поршня циліндра стоїть - масло йде в перелив.

Робоче положення 1 (трос тягне повзунок), шток поршня циліндра висувається.

Робоче положення 2 (трос штовхає повзунок), шток поршня циліндра втягується

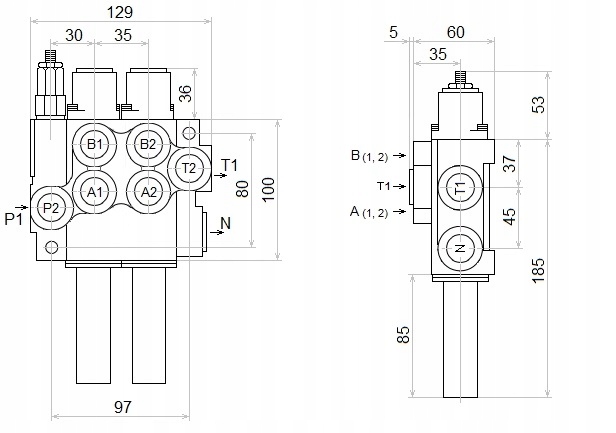

З'єднання:

Внутрішня різьба в корпусі: живлення: 1/2'' ; повернення: 1/2''; секції: 3/8''

Кабельні з’єднання:

Внутрішня різьба трубки: M16x1,5

Внутрішня різьба наконечника повзунка: M6x1,5

Діапазон тиску:

Максимальний тиск подачі: 250 бар

Максимальний тиск у зворотній лінії: 50 бар

Максимальний тиск на секції: 300 бар

Переливний клапан налаштований на заводі на 175 бар

Можливість саморегулювання, зміна повного оберту на 30 бар.

Діапазон температур і тип масла:

Допустима температура навколишнього середовища: від -40 C до +60 C

Допустима температура масла: від -15 C до +80 C

Рекомендована гідравлічна олива на основі мінеральної оливи, напр. HL 32 або HL 46

Електромагнітний клапан 6/2 для третьої секції:

Максимальна витрата до 50л/хв

Живлення: 12В

Керування:

Двопозиційний повзунок на пружині, тобто повертається в нейтральне положення самостійно після відключення живлення.

Принцип повзунка робота:

Положення 1 (подача струму на котушку відключена) можливість керування циліндром № 1.

Положення 2 (подача струму на котушку відкрита) відсутність можливості керування циліндром №. 1, але можливість керування циліндром немає. 2.

Під’єднання:

Внутрішня різьба в корпусі:

З’єднувальний порт подачі: 1/2''

З’єднувальний порт зворотної лінії: 1/2''

З’єднувальні порти секції: 1/2''

Діапазон тиску:

Максимальний тиск на подачі: 210 бар

Максимальний зворотний тиск: 50бар

Максимальний тиск на секції: 250бар

Діапазон температур і тип масла:

Допустима температура навколишнього середовища: від -40 C до +60 C

Допустима температура масла: від -15 C до +80 C

Рекомендовано гідравлічне масло на основі мінерального масла, напр. HL 32 або HL 46
