Комплект Radio FM DiY 76MHz-108MHz HEX3653


Код: 13571427705
518 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 2

Просматривая «Комплект Radio FM DiY 76MHz-108MHz HEX3653» данный товар из каталога «Монтажные комплекты», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

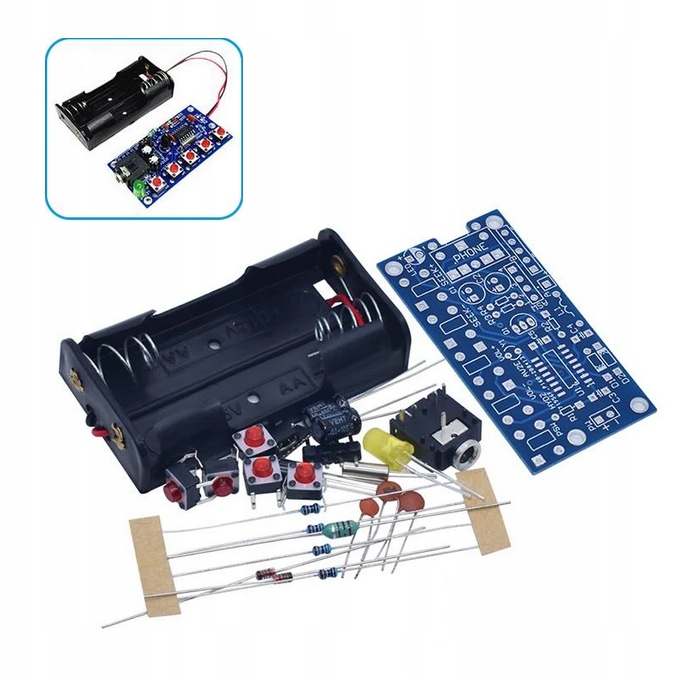

FM-стерео радіоприймач DIY Electronic Kit 76MHz-108MHz

FM-радіо для самостійної збірки - ідеальне рішення для навчання та паяння. Ви можете поєднати навчання з розвагою та насолоджуватися прослуховуванням власного радіо.

Специфікація:

  • Напруга живлення: 1,8 В-3,6 В (дві батарейки типу АА 1,5 В)
  • Струм споживання: 30 мА
  • Частота: 76÷108 МГц
  • Модуляція: FM
  • Вихід для навушників: 32 Ом
  • Аудіовихід: 200 мВ
  • Декодування: стерео з розділенням 35 дБ
  • Керування гучністю: цифрове
  • Керування: кнопки

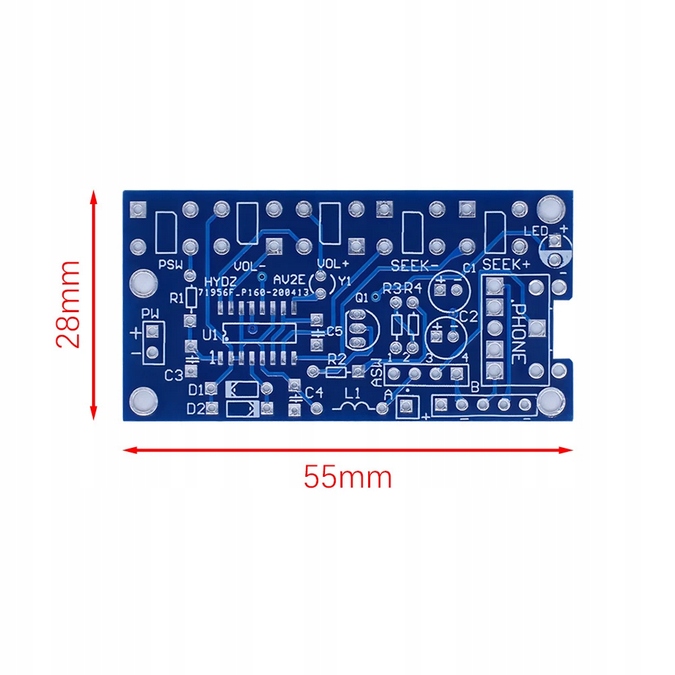

  • Розміри друкованої плати: 55 x 28 мм

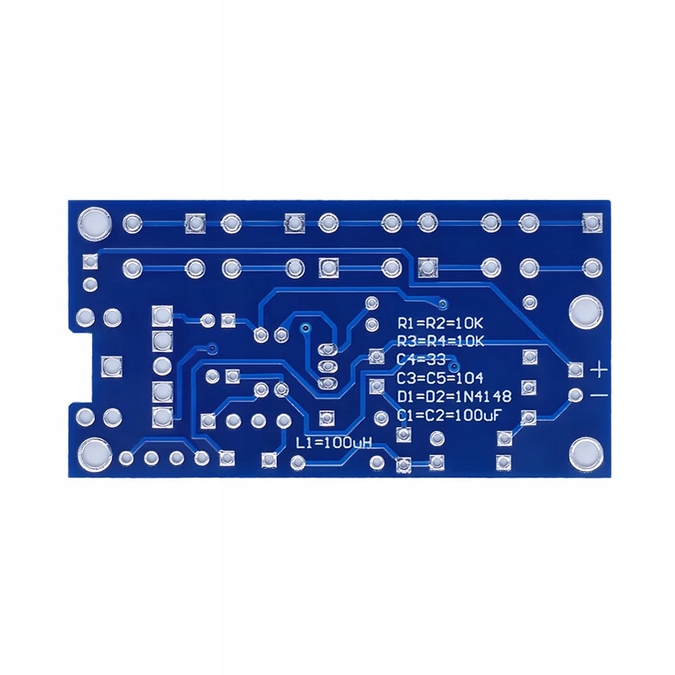

Елементи системи та спосіб складання:

  • Збірка системи зазвичай починається від найменших елементів до найбільших.
  • На платі є одна мікросхема SMD HEX3653, позначена крапкою замість контакту 1, як описано на друкованій платі.
  • Діоди D1, D2 1N4148 однакові, при їх установці звертайте увагу на полярність позначену смужкою.
  • Конденсатор C3 33pf, позначений на корпусі 33, може бути встановлений вільно (без плюса чи мінуса), те саме стосується конденсаторів C3,C5 100nF, позначених як 104.
  • Резистори R1, R2, R3, R4 усі зі значенням 10 кОм, спосіб монтажу не має значення, ми можемо розпізнати їх за маркуванням у смугах: чорний, коричневі та помаранчеві смуги – це наші резистори 10 кОм.
  • Котушка L1 100uH виглядає подібно до резисторів, також не має значення, як ми її спаяємо.
  • Електролітичні конденсатори C1 C2 100 мкФ Тут також важлива полярність, на корпусі конденсатора є опис, де знаходиться мінус.
  • Y1 кварц 32,768 кГц, спосіб монтажу не має значення.
  • Світлодіод – довша ніжка діода є анодом, тобто нашим плюсом, а коротша – катодом, тобто мінусом .
  • Транзистор Q1 встановлено на друкованій платі відповідно до креслення корпусу.

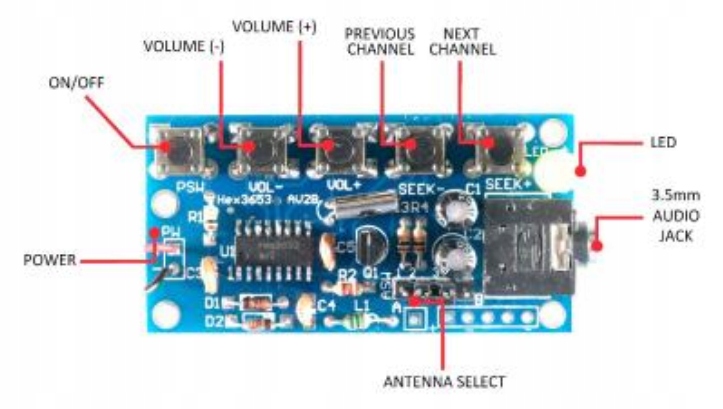

  • Кнопки, спосіб кріплення важливий, але розташування паяльних майданчиків не дозволить неправильно вставити кнопку.
  • Наприкінці ми залишаємо гніздо для навушників і золоту шпильку в полях ASW.
  • Живлення: припаяйте батарейний кошик замість PW, червоний дріт — плюс, чорний — мінус.
  • Підключення антени:

    Як антену може служити зовнішній дріт, припаяний до поля біля золотої шпильки з позначкою «A», або кабель навушників. Залежно від типу антени, яку ми використовуємо, ми повинні відповідним чином змінити налаштування перемички на золотій шпильці.

    Це комплект для самостійної збірки - пайки, що складається з друкованої плати та набору електронних компонентів, тому правильна робота пристрою залежить виключно від навичок монтажника та його досвіду.

    Якщо пристрій не працює тощо, повернення або обмін спаяних елементів неможливий.

    Відремонтувати його можна лише за окрему плату, проте у випадку деяких дешевших монтажних комплектів вартість обслуговування може перевищувати вартість комплекту.
