КОМПЛЕКТ СЕНСОРНОГО СИГНАЛУ ПОВІДОМЛЕННЯ GSM

Провідна сигналізація Satel VERSA з 7 детекторами BINGO Plus і модулем GSM

В комплект входить:

• Satel Versa 10 - 1 ППК сигналізації, шт.;
• аксесуари ППК (кріпильні контакти, резистори, кабель акумулятора);
• Клавіатура дротова Satel INT-TSG2-B (чорна) - 1 шт.;
>
• провідний кімнатний сповіщувач BINGO Plus (стійкий до тварин вагою до 15 кг) - 7 шт.;
• модуль сповіщень Elmes GSM2000 GSM - 1 шт.;
• антена для модуля - 1 шт ;
• провідна зовнішня акустико-оптична сирена Yotogi TI700 - 1 шт;
• корпус металевий, корпус Pulsar AWO220 поверхневого монтажу з трансформатором TRP 40VA - 1 шт;
• li>
• необслуговуваний акумулятор 12V 7Ah - 1шт;
• інструкція

❗ Сповіщувач продається без тримача, який можна придбати окремо. Доступні варіанти: універсальний (настінний) або SN 4 (настінно-стельовий).

❗ ППК можна налаштувати двома способами: за допомогою програми DLOADX (Satel USB-RS або DB9FC/RJ-кабель). KPL - не входить в комплект) і з рівня клавіатури (за допомогою послідовностей клавіш в сервісному меню).

❗ Модуль GSM налаштовується тільки за допомогою комп'ютера через програму GSM2 Configurator, кабель miniUSB обов’язково – не входить.

БЛОКИ КЕРУВАННЯ СИГНАЛІЗАЦІЄЮ серії VERSA розроблені для захисту об'єктів малого та середнього розміру, пропонуючи комплексні функції безпеки. Вони відрізняються від конкурентів дротовими та бездротовими можливостями розширення та розширеними функціями зв’язку, доступними завдяки спеціальним комунікаторам TCP/IP.

✅ Панелі керування VERSA дозволяють використовувати три типи режим охорони:

• повний, у якому контролюються всі входи вибраної зони
• день, у якому контролюються лише периметральні сповіщувачі, що дозволяє вільно пересуватися всередині охоронюваної
• нічноїзони, в якій, окрім периметральних сповіщувачів, активні сповіщувачі в кімнатах, які не використовуються під час сну

Система оснащена модулем оповіщення, завдяки якому ви отримаєте SMS або CLIP сповіщення про злом/збій/постановку на охорону.

ППКОП Satel VERSA 10 має 10 зон з можливістю розширення до 30 (вибір конфігурацій - NO, NC, EOL, 2EOL/NO, 2EOL/NC), а також ми маємо можливість керувати детекторами рольставен і вібрацією та контролювати наявність детекторів. Контрольна панель працює з модулями GSM/GPRS, забезпечуючи можливість передачі голосових/SMS-повідомлень і моніторингу SMS/GPRS.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (VERSA 10):

• відповідність стандарту EN50131 клас 2
• 10 входів, які можна розширити до 30: вибір конфігурацій (NO, NC, EOL, 2EOL/NO, 2EOL/NC); вміння працювати з ролетами та вібраційними датчиками; контроль наявності сповіщувача
• додатковий тамперний вхід
• від 4 до 12 програмованих виходів
• 3 виходи живлення
• поділ системи на 2 зони : 3 режими спостереження в кожній зоні; керування користувачем або за допомогою таймерів
• можливість простого оновлення програмного забезпечення (прошивки), що дозволяє збагатити контрольну панель додатковими функціями
• порт RS-232 (роз'єм RJ) для програмування пульт управління
• вбудований телефонний комунікатор з функціями: моніторинг (SIA, ContactID, інші); голосові повідомлення (8 номерів, 16 повідомлень); дистанційне програмування (модем 300 bps)
• співпраця з модулями GSM/GPRS: голосові/SMS повідомлення; SMS/GPRS моніторинг
• управління системою за допомогою: LCD або LED клавіатур (до 6); Бездротові клавіатури VERSA-LCDM-WRL (VERSA 5 Firmware v1.04 або новіша); сенсорні клавіатури INT-TSG (прошивка INT-TSG v1.03 або новіша, VERSA 5 Firmware v1.04 або новіша); дистанційне керування
• можливість простого оновлення програмного забезпечення (прошивки), що полегшує використання майбутніх пристроїв
• підтримка до 31 пароля: 30 звичайних користувачів + 1 інсталятор
• редагування імен полегшує роботу системи та керування
• таймери: 4 таймери з обробкою винятків
• пам'ять подій на 2047
• автоматична діагностика основних компонентів системи
• вбудований імпульсний блок живлення потужністю 2 А: захист від перевантаження, захист від повної розрядки батареї
• регулювання струму зарядки батареї
• можливість не повідомляти про збій сервера SATEL до панелі керування сигналізацією (прошивка VERSA 1.08 або новіша)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (VERSA 10):​

• навантажувальна здатність слабкострумових програмованих виходів: 50 мА​
• навантажувальна здатність сильнострумових програмованих виходів: 1100 мА
• ККД за струмом джерела живлення: 2 А
• клас захисту 2 клас
• температура експлуатації: -10°C ...+55°C
• напруга живлення: 18 В змінного струму
• споживаний струм: 100 мА (у режимі очікування), 125 мА (макс.)
• електроніка розмір дошки: 150 x 68 мм
• вага: 114 г

КЛАВІАТУРА ПРОВОДОВА Satel INT-TSG2-B (колір корпусу: чорний) призначена для сигналізацій INTEGRA, INTEGRA Plus та VERSA. Має ємнісний скляний екран 4.3 ” з підтримкою жестів і багаторівневим графічним інтерфейсом (до 24 додаткових екранів), що дозволяє адаптувати пристрій під потреби користувача. Ви можете вибрати розмір піктограм і їх розташування, а також налаштувати їх вигляд відповідно до призначеної для них функції. Ви можете налаштувати колір шрифту, підсвічування, іконки та навіть фон екрана!

На додаток до основних команд для ввімкнення та вимкнення режиму очікування, INT-TSG2 дозволяє виконувати навіть складні послідовності команд однією командою завдяки функціям MACRO. Завдяки цьому він дає змогу використовувати функції розумного будинку (доступні в панелях керування INTEGRA).

Використаний процесор нового покоління в 4 рази швидший порівняно з попередньою моделлю (INT-TSG).

Клавіатура також забезпечує швидкий і легкий доступ до інформації про поточний стан системи. Завдяки можливості відображення інформації на екранній заставці, достатньо одного погляду, щоб дізнатися, чи поставлена ​​сигналізація на охорону, о котрій годині тощо. У режимі екрану стану клавіатура також може запустити фотошоу .

✅ У співпраці з панелями керування Integra та Integra Plus забезпечує 2 програмованих дротових входу:

• підтримка сповіщувачів типу NO та NC, а також детекторів жалюзі та вібрації;
• підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL у разі співпраці з ППК INTEGRA Plus);< /li>
• програмування значень параметричних резисторів.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-TSG2-B):

• 4,3" ємнісний скляний сенсорний екран із підтримкою жестів
• роздільна здатність: 480x272, відображення 16,7 мільйонів кольорів (справжній колір)
• багаторівневий графічний інтерфейс, адаптований до потреб користувача (до 24 додаткових екранів)
• можливість налаштування та адаптації екранів інтерфейсу до потреб користувача потребує
• понад 20 готових графічних мотивів
• можливість створити власну композицію
• віджети, що дозволяють працювати з клавіатурою, контролювати систему сигналізації та пристрої автоматизації підключений до ППК
• контроль системи за допомогою МАКРО-команд, що активує низку різноманітних функцій у ППК (включаючи автоматизацію будівлі)
• можливість швидкого запуску тривог ПАНІКА, ПОЖЕЖА, ДОПОМОГА
• співпраця з ППК серії INTEGRA (INTEGRA Firmware 1.20 або новіша) та VERSA (VERSA Firmware 1.10 або новіша)
• заставка з можливістю відображення годинника, дати, станів елементи системи (зони, зони, виходи), температури (INTEGRA, INTEGRA Plus)< /li>
• можливість відображення слайд-шоу (функція фоторамки)
• світлодіоди поточного стану системи, розташовані вище екран
• 2 програмованих дротових входу (підтримуються лише ППК INTEGRA та INTEGRA Plus): підтримка сповіщувачів типу NO та NC, а також детекторів ролет та вібрації, підтримка конфігурацій EOL, 2EOL та 3EOL ( 3EOL у разі взаємодії з ППК INTEGRA Plus), програмування значень параметричних резисторів
• вбудований п'єзоелектричний перетворювач для звукової сигналізації
• можливість регулювання гучності сигналізації та підсвічування екрана з розділенням "день/ніч"
• вбудований рідер карт пам'яті microSD (зберігання фотографій для фоторамок, фонів додаткових екранів) - підтримка карт microSD, microSDHC (не входять в комплект)
• тамперний контакт, що реагує на відкриття корпусу та зняття його зі стіни
• також доступний у білому кольорі (INT-TSG2-W)
• екологічний клас згідно з EN50130-5: II
• li>
• рівень безпеки згідно з EN 50131: клас 3
• робоча температура: -10°C ...+55°C
• макс. вологість: 93% (+/- 3%)
• напруга живлення: 12 В постійного струму
• споживаний струм: 100 мА (в режимі очікування), 140 мА (макс.)
• розміри корпусу: 120 x 92 x 14 мм
• вага: 160 г

ВНУТРІШНІЙ ПРОВОДОВИЙ ДЕТЕКТОР РУХУ PIRBINGO Plus має лише цифрові датчики PIR, завдяки чому він уникає перетворення, характерного для традиційних датчиків і набагато точніше виявляє вторгнення, не піддається перешкодам, таким як біле світло, ультрафіолетове світло, зміна температури, рух повітря від систем опалення/охолодження, і повністю стійкий до електромагнітного випромінювання.

Це також оснащений радіусом дії до 15 м, кутом виявлення 100 градусів і стійкістю до домашніх тварин вагою до 15 кг.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (BINGO Plus):

• діапазон 15 м
• кут виявлення: 100 градусів
• опір тваринам до 15 кг
• лінзи від Fresnel Technologies, Inc. технології Технологія LODIFF® для реалізації оптики в поєднанні з матеріалами POLY IR®
• цифровий фільтр білого світла
• дуже висока стійкість до RFI (без традиційних підсилювачів)
• немає аналогових компонентів, повністю цифровий PIR підключається безпосередньо до мікропроцесора
• рекомендована висота встановлення: 1,8~2,1 м
• сигналізація ввімкнення/вимкнення - синій світлодіод
• лічильник імпульсів (1 або 2 імпульси)
• додатковий роз'єм EOL
• тампер

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (BINGO Plus):

• діапазон виявлення: 15 м
• кут: 100 градусів
• Матеріал лінзи Френеля LODIFF® POLY IR® 4
• Світлодіод: синій
• тривалість тривоги: 2 секунди
• самоперевірка: немає
• тестовий світлодіод: так
• реле: так
• вбудовані кінцеві резистори: так
• зона наближення: так
• відкритий та розривний тампер: так
• антимаскування: немає
• лічильник імпульсів: так
• Стійкість до радіочастотних перешкод: 30 В/м
• температурна компенсація: так
• стандарти: EN 50131-2-2 Клас 2 EN 50131 -2-2 Клас II
• встановлення: стеля або стіна
• матеріал: ABS
• рекомендована висота встановлення: 1,8 - 2,1 м
• робоча температура: -10 градусів C ... +40 градусів C
• напруга живлення: 13,8 В постійного струму
• розміри: 114 x 63 x 40 мм

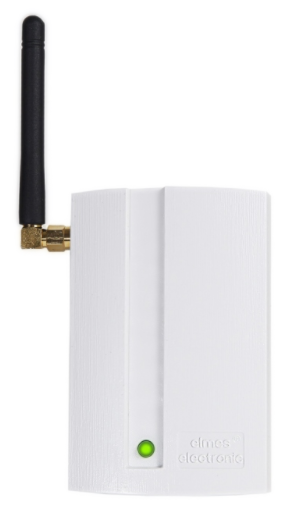

МОДУЛЬ ПОВІДОМЛЕННЯ Elmes GSM2000 призначений для сповіщення про події в системах сигналізації або системах управління за допомогою SMS, CLIP-повідомлень і програм. Модуль також отримує SMS-команди, що дозволяє дистанційно керувати пристроями, підключеними до його виходів.

Модуль потребує налаштування в програмі GSM2 Configurator. Перед початком цього процесу рекомендуємо оновити програмне забезпечення до останньої версії. Усі файли для завантаження доступні на сайті виробника. Ним також можна керувати за допомогою програми Elmes Elektronik або універсальних програм, які можна завантажити з App Store (програма Remote Alarm Pro - система iOS) і Google Play (GSM Control). Усі програми / iRemote GSM / Remote Control SMS – система Android).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (GSM2000):

• інтегрований модуль мобільного телефону GSM 900/1800 МГц
• 4 входи з програмованими порогами перемикання в діапазон від 0,2 В до 14,5 В і гістерезис в діапазоні 0,1 В до 5 В, для кожного входу окремо
• 4 релейні виходи, гальванічно розділені, тип NO (нормально відкритий) або NC (нормально закритий)
• режим перемикання виходу: моностабільний (тимчасове ввімкнення) або бістабільний (постійне ввімкнення або вимкнення)
• Сповіщення SMS та CLIP надсилаються максимум на 6 телефонних номерів
• вихід модуль керування через SMS/CLIP/додатки, отримані з 2048 телефонів
• контроль виходів модуля шляхом порушення входів
• періодичне тестування модуля у вигляді статусних SMS або CLIP на один або два телефони номери, надіслані у визначений час доби або в певний час
• SMS-повідомлення про стан, що містить статус входів і виходів модуля, надіслане у відповідь на SMS-повідомлення, що контролює виходи, SMS із запитом про статус або автоматично в заданий час
• віддалене додавання та видалення телефонів за допомогою SMS
• виконання AT-команд, заданих користувачем при запуску модуля, в тому числі: примусовий вхід у мережу, відмінну від мережі за замовчуванням (якщо дозволено)
• віддалене виконання AT-команд
• обмеження кількості SMS-повідомлень на день
• примусове виконання виклик лише один раз під час сповіщення CLIP, навіть якщо сповіщення було невдалим, тобто коли одержувач не відхилив з’єднання
• програмування налаштувань та оновлення програмного забезпечення (прошивки) модуля з ПК
• ТАМПЕРНИЙ перемикач, який сигналізує про відкриття корпусного модуля

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (GSM2000):

• інтегрований модуль передавача та приймача GSM
• 4 входи з рівнем напруги 0~15 В (відносно землі, тобто «-» клема живлення)
• повідомлення на 6 телефонів
• 4 Релейні виходи типу NO/NC, потужність навантаження 0,5 A / 130VAC, 1A / 30VDC
• контроль виходів від до 2048 телефонів
• робоча температура: -20 градусів C - +70 градусів C
• джерело живлення: 10-20 В постійного струму з потужністю струму мінімум 1 А
• струм спокою: 6 мА
• зовнішні розміри: 96/63/28 мм без антени

ЗОВНІШНЯ ПРОВОДОВА СИРЕНА Yotogi TI700 оснащена п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністю макс. 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Пристрій оснащений 3 антидиверсійними системами: відкриття корпусу, від'єднання від основи та спроба спінити його. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також акустичний і оптичний сигнали можуть запускатися незалежно. Корпус сирени виготовлено з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний антидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг

КОРПУС Pulsar AWO220 є елементом охоронних систем, сигналізації тощо. Призначений для монтажу (в залежності від моделі):

• приймача сигналізації. плата та опціональні додаткові модулі
• Контролер системи KD та додаткові модулі,
• радіо або GSM передавач, додатковий буферний модуль живлення,
• інші спеціальні пристрої.
• li>

Цей корпус є заміною Satel OMI-2. Різниця полягає в використовуваному стандартному та протидиверсійному захисті, способі закриття корпусу та відстані від стіни.

➡ AWO - відповідає вимогам EN60950 -1:2007, має одинарний антидиверсійний захист (відкриття).

➡ OMI - відповідає вимогам стандарту EN50131 Grade 3, має подвійний антидиверсійний захист (отвір, від'єднання), тип відкриття корпусу "C", більша відстань від стіни, ніж AWO.

Корпус призначений для встановлення на рівній поверхні у вертикальному положенні.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (AWO220):

• застосування: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• антидиверсійний захист: тампер - відкриття корпусу
• примітки: корпус для поверхневого монтажу, з трансформатором, закриття - гвинти x4, відстань від стіни 8 мм
• внутрішній використання
< /ul>

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (AWO220):

• місць акумулятора: 17Ah/12V
• трансформатор TRP 40VA/16V/18V
• li>
• максимальна навантажувальна здатність виходу TAMPER: 500 мА при 50 В постійного струму
• Виготовлено: листовий метал DC01, товстий. 0,7 мм антикорозійний захист колір RAL 9003
• рівень захисту: IP20
• робоча температура: -10 градусів C ... +40 градусів C
• відносна вологість : 90% відносної вологості макс.
• Напруга живлення: 230 В змінного струму / 50 Гц

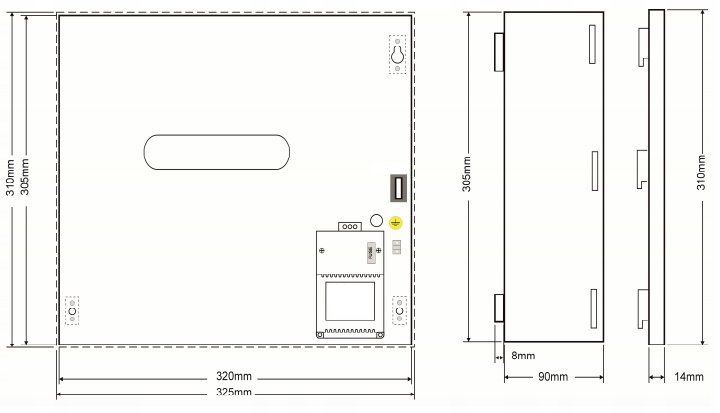

• Зовнішні розміри корпусу: 320 x 305 x 90+8 мм [+/-2 мм]
• li>
• зовнішні розміри фари: 325 x 310 мм [+/-2 мм]
• вага нетто: 3 кг

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг
