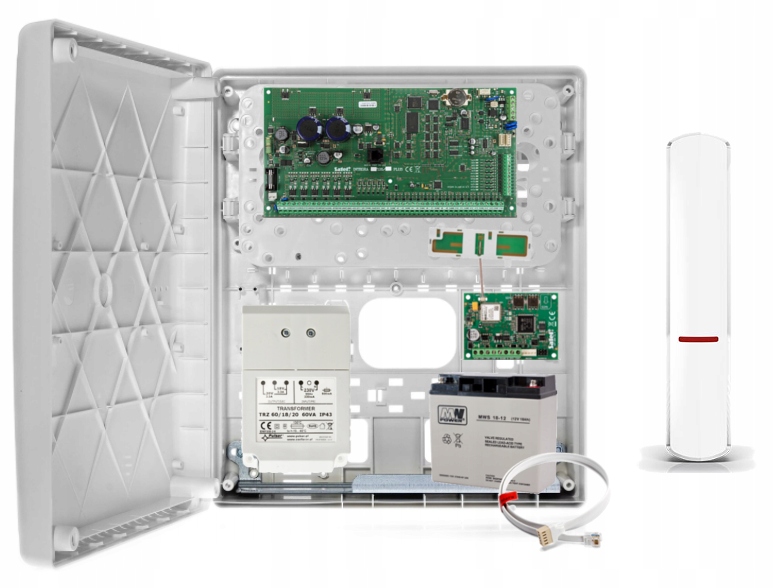

КОМПЛЕКТ СИГНАЛІЗАЦІЇ INTEGRA 128 PLUS GRADE 3 ABAX3 GSM

Гібридна сигналізація INTEGRA 128 PLUS з модулем GSM і контролером бездротової системи

У комплекті:

• Материнська плата Satel INTEGRA 128 Plus - 1 шт.;
• аксесуари (кріпильні штифти, резистори, акумулятор, кабель акумулятора);

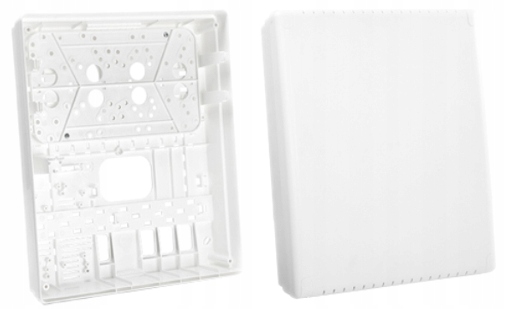

• Корпус Satel OPU-3 P - 1 шт.;
li>
• li>
• Трансформатор Pulsar AWT682 - 1 шт.;
• необслуговуваний акумулятор 18Ah 12V - 1 шт.;
• Модуль зв'язку Satel INT-GSM - 1 шт. ;
• дводіапазонна антена Satel ANT-GSM-I - 1 шт.;
• Кабель Satel RJ/PIN5 - 1 шт.;
• Контролер Satel ACU-280 - 1 шт.
< /ul>

ППК можна налаштувати двома способами: за допомогою програми DLOADX (необхідний кабель miniUSB - не входить в комплект) і з клавіатури (продається окремо) (за допомогою послідовності клавіш у сервісне меню).

Посібник користувача та монтажу доступний для завантаження в розділі «додаткова інформація» внизу сторінки.

УВАГА!

Набір продається без:

• датчики сигналізації,
• маніпулятори (клавіатури), сенсорні панелі (сумісні пристрої серії INT-...);
• сигналізатори,

який ви можете придбати відповідно до ваших потреб в інших наших пропозиціях.

Під час вибору пристроїв звертайте увагу на потужність струму ППК, тобто розраховуйте струм споживання кожного пристрою так, щоб їх сума не перевищувала струмову потужність плати (тобто 2A + 1,5A; потужність пристрою живлення + зарядка акумулятора). Якщо це значення перевищено, слід використовувати додатковий буферний блок живлення (наприклад, Satel APS-412) разом із додатковим корпусом і акумулятором.

У вас виникають проблеми з вибором пристроїв або обчисленням споживання електроенергії набору? Ми будемо раді допомогти.

Більше того... важливо

Набір, який ми пропонуємо, дозволяє підключати до 128 пристроїв (наприклад, датчики руху, диму, газу, геркони тощо).

Зверніть увагу, що стандартний ППК має 16 входів, тож ви можете підключити 15 датчиків (16-й вхід використовується для тамперів). Для подальшого розширення необхідно придбати розширювач INT-E (додатково 8 зон).

Пульт управління дозволяє розбити об'єкт на 32 зони, тобто частини об'єкта, які можна вмикати незалежно (наприклад, якщо ви спите на першому поверсі, ви можете поставити під охорону перший поверх).

Можна підключити до 8 клавіатур (клавіатур) / панелей материнську плату.

GSM модуль - INT-GSM дозволяє сповіщати про події через SMS, CLIP і мобільний додаток.

ACU-280< модуль /b> розширює контрольну панель бездротовими пристроями серії ABAX (наприклад, бездротовими детекторами руху, датчиками температури, герконами, пультами дистанційного керування тощо).

Провідна сигналізація INTEGRA - це передове рішення, яке поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкий спектр модулів розширення, їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA 128 PLUS є його повна відповідність вимогам EN50131 Grade 3, що робить його ідеальним для охорони об'єктів з особливо високим ризиком злому (наприклад, банків). Система оснащена контролером, який дозволяє розширити систему сигналізації за допомогою бездротових пристроїв і забезпечує двосторонній зашифрований (стандарт AES) зв'язок у діапазоні 868 МГц.

ППК Satel INTEGRA 128 PLUS підтримує до 128 входів. Має вбудований телефонний комунікатор з функціями моніторингу, оповіщення та дистанційного керування. Системою можна керувати за допомогою рідкокристалічних клавіатур, групових клавіатур, пультів дистанційного керування та безконтактних карток, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

Завдяки повній відповідності вимогам EN50131 клас 3, ця Панель управління ідеально підходить для впровадження передових систем безпеки в об'єктах з особливо високим ризиком злому (наприклад, банки, ювелірні магазини або громадські будівлі). Вони також характеризуються широкими функціональними можливостями, що дозволяє використовувати їх в системах інтелектуального будівництва та контролю доступу.

Особливості продукту (Integra 128 PLUS):

• ​підтримка до 128 входів з можливістю програмування параметричного опору та підтримка лінії 3EOL
• ​ можливість поділу системи на 32 зони та 8 груп
• розширення до 128 програмованих виходів
• комунікаційні шини для підключення клавіатур та модулів розширення
• вбудований телефонний комунікатор з функцією моніторингу, голосових повідомлень і дистанційного керування
• управління системою за допомогою РК-клавіатур, групових клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно за допомогою комп’ютера чи мобільного телефону
• ​64 незалежні таймери для автоматичного керування
• ​64 незалежні таймери для автоматичного керування
• li>
• контроль доступу та функції домашньої автоматизації
• пам'ять 22527 подій із функцією друку
• підтримка до 240+8+1 користувачів
• повна відповідність стандартам серії EN50131 для пристроїв класу 3
• вбудований розширений Джерело живлення 2A+1,5A з розширеною діагностикою
• USB-порт для програмування через ПК
• можливість оновлення програмного забезпечення за допомогою комп’ютера
• можливість не повідомляти про проблеми з підключенням до сервера SATEL як збій

Технічні характеристики (Integra 128 PLUS):

Трансформатор Pulsar AWT682 (TR 60 VA) призначений для живлення пристроїв, які потребують напруги змінного струму: 18 В або 20 В. Потужність приймачів, підключених до клем трансформатора, не повинна перевищувати їх номінальну потужність. Для підтримки необхідного класу герметичності (IP43) пристрій слід монтувати у вертикальному положенні. >

Технічні характеристики (AWT682):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3) : 18В або 20В
• потужність: 60ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,33А
• номінальний вихідний струм (I1/I2/I3 ): 3,3 A / 3,0 A
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 500 mA/250V)
• термічний захист: 130 градусів C ( не підлягає відновленню) )
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• корпус: PC/ABC, UL94-V0
• клас герметичності: IP43< /li>
• Для монтажу на DIN-рейку потрібен тримач AWO466
• робоча температура/термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90 %
• розміри: 75 x 124 x 65 мм

Модуль зв'язку Satel INT-GSM GPRS дозволяє ППК серій INTEGRA та INTEGRA Plus спілкуватися через мережу GSM. Працює на шині клавіатури ППК. Він підтримує 2 SIM-карти, через які він може одночасно отримувати повідомлення та вхідні дзвінки. Усі передачі GPRS зашифровані за стандартом AES-192.

Пристрій відстежує події на 2 станції моніторингу (наприклад, служби безпеки) через мережу GSM, використовуючи GPRS для з цією метою та SMS-повідомленняз можливістю встановлення пріоритету для кожного із зазначених шляхів передачі. Повідомлення про події створюються автоматично на основі записів з пам'яті подій ППК. Модуль надсилає нагадування у вигляді SMS-повідомлень (макс. на 16 номерів), а у разі взаємодії з ППК INTEGRA Plus, також повідомлень електронної пошти (до макс. 16 адрес). Після встановлення мобільного додатку INTEGRA CONTROL (наприклад, на смартфоні) доступні PUSH-сповіщення.

Пристрій дозволяє дистанційно керувати система за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;
• безкоштовного сервісу CLIP;
• програма DLOADX (конфігурація параметрів системи);
• програма GUARDX (GPRS) - для адміністрування системи.

Зв'язок через мережу GSM забезпечує бездротове підключення панель керування та комп’ютер із встановленими програмами DLOADX та GUARDX, що дозволяє конфігурувати та керувати системою навіть з віддаленого місця. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

INT-GSM може працювати з ETHM-1 Plus Модуль Ethernet (в комплект не входить) ; підключення через RS-485). За замовчуванням GPRS є резервним каналом зв’язку для мережі Ethernet. Цей дует дозволяє здійснювати двосторонній моніторинг (Dual Path Reporting) відповідно до стандарту EN 50136, а також визначати пріоритет каналів моніторингу подій (Ethernet, GPRS і SMS).

Особливості продукту (INT-GSM):

• робота з ППК INTEGRA та INTEGRA Plus (версія 1.18 або вище)
• підтримка 2 SIM-карт
li>
• можливість перевірити баланс передоплаченого рахунку
• синхронізація часу з NTP-сервера або мережі GSM
• повідомлення: SMS, PUSH, електронна пошта (INTEGRA Plus)
• дистанційне керування: SMS, CLIP, мобільний додаток
• моніторинг: GPRS (TCP/UDP), SMS повідомлення
• можливість співпраці з модулем Ethernet ETHM-1 Plus ( версія 2.05 або вище): Dual Path Reporting (відповідає EN 50136); резервний шлях зв’язку
• можливість використання сервісу налаштування з’єднання SATEL
• керування системою з мобільного додатку INTEGRA CONTROL
• програмування ППК за допомогою DLOADX (версія 1.18. 000 або вище) - дистанційне підключення
• нагляд за системою сигналізації за допомогою GUARDX (версія 1.18.000 або вище) - віддалене підключення
• співпраця з системою INTEGRUM
• віддалене оновлення програмного забезпечення модуля через UpServ

Технічні характеристики (INT-GSM):

• екологічний клас відповідно до EN50130-5 : II< /li>
• робоча температура: -10...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12В постійного струму (±15%)
• споживаний струм: 130 мА (в режимі очікування), 250 мА (макс.)
• розміри електронної плати: 80 x 57 мм
• вага: 38 г

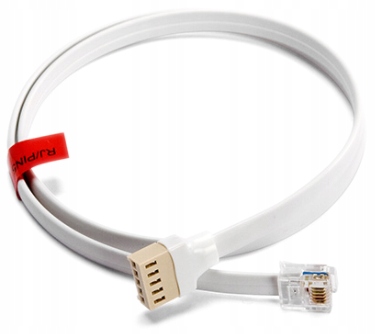

Кабель Satel RJ/PIN5 використовується для з'єднання RS-портів ППК INTEGRA з RJ-розеткою з модулями зв'язку з PIN5 роз’єм (тобто модулі GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus і модем MDM56 BO).

Технічні характеристики (ACU-280):
