КОМПЛЕКТ СИГНАЛІЗАЦІЇ INTEGRA 32 LCD INT-GSM LTE СИРЕНА

Набір дротової сигналізації INTEGRA 32 з модулем GSM LTE

В комплект входить:

• ППК Satel INTEGRA 32 - 1 шт.;< /li >
• аксесуари (кріпильні контакти, резистори, акумулятор, кабель акумулятора);
• пластиковий корпус Satel OPU-3 P - 1 шт.;
• трансформатор Pulsar AWT150 - 1 шт. ;
• необслуговуваний акумулятор 12V 7Ah - 1 шт.;
• дротова клавіатура Satel INT-KLCDS-GR - 1 шт.;
• зовнішня, провідна оптико-акустична Сигналізатор Yotogi TI700 – 1 шт.;
• Модуль зв’язку Satel INT-GSM LTE – 1 шт.;
• LTE антена – 1 шт.

❗ Інструкцію з експлуатації та встановлення можна завантажити в розділі «додаткова інформація» внизу сторінки.

❗ Панель керування можна налаштовується двома способами: за допомогою програми DLOADX (необхідний кабель Satel USB-RS або DB9F/RJ-KPL - не входить у комплект) і з клавіатури (за допомогою послідовностей клавіш у сервісному меню).

❗ Програмне забезпечення модуля Оновлення можливе через порт RS-232 (необхідний кабель Satel USB-RS або DB9F/RJ-KPL) або віддалено (через GPRS) за допомогою програмного забезпечення UpServ.

❗ УВАГА ❗

Набір продається без датчиків сигналізації, які ви можете придбати відповідно до ваших потреб на інших аукціонах.

Зверніть увагу, що Стандартний пульт сигналізації має 8 входів, тому ви можете підключити 7 датчиків (8-й вхід використовується для саботажу). Для подальшого розширення необхідно придбати розширювач INT-E (додаткові 8 входів).

СИСТЕМА ПРОВОДОВОЇ СИГНАЛІЗАЦІЇ INTEGRA - це вдосконалене рішення, яке поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкий спектр модулів розширення, їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA є їх комунікаційні можливості в поєднанні з додатковими модулями - GSM і TCP/IP.

Система оснащена модулем сповіщень завдяки чому вони отримуватимуть SMS/e-mail/PUSH про злом/несправність/постановку на охорону.

ПАНЕЛЬ УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Satel INTEGRA 32 підтримує від 8 до 32 входів і від 8 до 32 програмованих виходів. Він має вбудований телефонний комунікаторз моніторингом, голосовими повідомленнями та дистанційним керуванням. функції контролю. Системою можна керувати за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INTEGRA 32):

• підтримка від 8 до 32 зон (стандарт 8 зон, розширення до 32)
• можливість поділу системи на 16 зон, 4 групи
• підтримка від 8 до 32 програмованих виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований телефонний комунікатор із функціями моніторингу, голосових повідомлень і дистанційного керування
• роботи системи за допомогою РК-клавіатур, зональних клавіатур, пультів дистанційного керування та безконтактних карток, а також віддалено за допомогою комп’ютера чи мобільного телефону
• 28 незалежних таймерів для автоматичного керування
• контроль доступу та домашня автоматизація функції
• пам'ять на 439 подій із функцією друку
• підтримка до 64+4+1 користувачів
• порт RS-232 - гніздо RJ
• можливість оновлення програмного забезпечення через комп'ютер
• li>
• вбудований імпульсний блок живлення потужністю 1,2 А з функціями зарядки акумулятора та діагностики
• опція не повідомляє ППК про збій сервера SATEL (прошивка INTEGRA 1.16 або новіша)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INTEGRA 32):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 32
• програмовані дротові виходи: 8
• максимальна кількість програмованих виходів: 32
• виходи живлення: 3
• комунікаційні шини: 1+1
• клавіатури: 4
• розширювачі: 32
• групи: 4
• зони: 16
• телефонні номери для оповіщення: 8
• li>
• голосові повідомлення: 16
• текстові повідомлення: 32
• користувачі + адміністратори: 64+4
• таймери: 28
• пам'ять подій: 439
• навантажувальна здатність сильнострумових програмованих виходів: 2A
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 0,5 A
• навантажувальна здатність виходу +EX (+EX1 і +EX2): 0,5 A
• навантажувальна здатність виходу AUX : 0,5 A
• ступінь захисту згідно з EN 50131: клас 2
• li>
• екологічний клас згідно з EN50130-5: II
• робоча температура : -10°C …+55°C
• максимальна вологість: 93% (±3%)< /li>
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц< /li>
• рекомендований трансформатор 40 ВА (не входить до комплекту)
• споживаний струм: 127 мА (в режимі очікування), 234 мА (макс.)
• напруга звіту про несправність батареї: 11 В (±10%)
• напруга відключення акумулятора: 10,5 В (±10%)
• li>
• струм заряджання акумулятора: 400/800 мА
• ефективність джерела живлення за струмом: 1,2 A
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронної плати: 173 x 106 мм
• вага: 211 g

КОРПУС Satel OPU-3 P - це корпус для поверхневого монтажу, який можна використовувати в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, щоб сам корпус займав менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним протидиверсійним захистом: від відкриття кришки та від зняття її зі стіни.

✅ Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв'язку Satel,
• Контролер дверей ACCO,
• li>
• Панель керування доступом ACCO-NT. акумулятор ємністю 7 або 17Ah. Він не блокує та не послаблює радіосигнал, тому можна розміщувати бездротові пристрої з антенами.

  ✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

  • антидиверсійний захист від: відкриття та зняття з землі
  • знімні монтажні пластини, що полегшують встановлення та обслуговування системи
  • можливість встановлення бездротові пристрої з антеною всередині корпусу
  • місце для трансформатора: 40 або 60 ВА
  • можливість установки блоку живлення APS-412 замість трансформатора
  • колір: білий
  • матеріал: полістирол
  • розміри: 324 x 382 x 108 мм
  • вага: 1850 г

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: 16 В або 18 В.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16В / 18В
• потужність: 40ВА< /li>
• споживаний струм при номінальному навантаженні від мережі ~230 В: 0,20 А
• номінальний вихідний струм (I1/I2/I3): 2,2 А / 2,0 А
• коротке ланцюг і захист від перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• температура експлуатації / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ДРОВОВА КЛАВІАТУРА Satel INT-KLCDS-GR призначена для повсякденної експлуатації систем INTEGRA. Завдяки LCD дисплею, на якому відображаються текстові повідомлення, використання навіть розширених функцій ППК є простим і зручним.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INT-KLCDS -GR) :

• зелене підсвічування клавіатури та дисплея
• світлодіоди, що інформують про стан системи
• ПАНІКА, ПОЖЕЖА, HELP тривоги, викликані з клавіатури
• звукова сигналізація вибраних подій в системі
• 2 входи
• сигналізація втрати зв'язку з ППК
• З'єднання RS-232 для співпраці з програмою GUARDX

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-KLCDS-GR):

• клас навколишнього середовища згідно з EN50130-5: II< /li>
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• споживаний струм: 33 мА (в режимі очікування), 151 мА (макс.)
• розміри корпусу: 114 x 94 x 23,5 мм
• вага: 141 г

МОДУЛЬ ЗВ'ЯЗКУ GPRS Satel INT-GSM LTE дозволяє ППКОП серій INTEGRA та INTEGRA Plus спілкуватися через мережі 2G, 3G або 4G. Під час роботи на шина клавіатури ППК. Він підтримує 2 SIM-карти, через які він може одночасно отримувати повідомлення та вхідні дзвінки. Усі передачі GPRS зашифровані за стандартом AES-192.

Пристрій відстежує події на 2 станції моніторингу (наприклад, служби безпеки) через стільникову мережу, використовуючи мобільну передачу дані та SMS-повідомленняз можливістю встановлення пріоритету для кожного із зазначених шляхів передачі. Повідомлення про події створюються автоматично на основі записів з пам'яті подій ППК. Модуль надсилає інформацію у вигляді SMS-повідомлень або через сервіс CLIP (на макс. 16 номерів), а у разі взаємодії з ППК INTEGRA Plus, також на електронну пошту повідомлення (для макс. 16 адрес). Після встановлення мобільного додатку INTEGRA CONTROL (наприклад, на смартфоні) доступні PUSH-сповіщення.

INT-GSM LTE може працювати з модулем Ethernet ETHM-1 Plus (не входить у комплект; підключення через RS-485). За замовчуванням стільникова мережа є резервним каналом зв’язку для мережі Ethernet. Цей дует дозволяє здійснювати двосторонній моніторинг (Dual Path Reporting) відповідно до стандарту EN 50136, а також визначати пріоритет треків моніторингу подій (Ethernet, мобільні дані та SMS).

✅ ОСОБЛИВОСТІ ПРОДУКТУ ( INT-GSM LTE):

• робота з панелями керування INTEGRA та INTEGRA Plus (версія 1.19 або вище)
• підтримка 2 SIM картки
• можливість перевірити баланс передоплаченого рахунку
• синхронізація часу з NTP-сервера або мобільної мережі
• повідомлення: SMS, CLIP, PUSH, e- пошта (INTEGRA Plus)
• дистанційне керування: SMS, CLIP, мобільний додаток
• моніторинг: стільникові дані (TCP/UDP), SMS-повідомлення
• можливість співпраці з модулем Ethernet ETHM-1 Plus (версія 2.07 або вище): Dual Path Reporting, сумісний з EN 50136, резервний шлях зв’язку
• можливість використання служби налаштування підключення SATEL
• система підтримка мобільного додатку INTEGRA CONTROL: Android (версія 4.2.7 або вище) та iOS (версія 5.0 або вище)
• програмування панелей управління за допомогою DLOADX (версія 1.19.004 або вище) - віддалене підключення
• керування системою сигналізації за допомогою GUARDX - дистанційне підключення
• взаємодія з системою INTEGRAM (інтеграція багатьох систем сигналізації на базі ППК INTEGRA та INTEGRA Plus)
• віддалене оновлення програмного забезпечення модуля через UpServ

✅ Пристрій дозволяє дистанційно керувати системою за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;< /li
• безкоштовна послуга CLIP;
• програма GUARDX (GPRS) - для адміністрування системи.

Зв'язок через стільникову мережу дозволяє бездротове підключення до керування панелі та комп’ютера з інстальованими програмами DLOADX і GUARDX і, таким чином, налаштовувати та керувати системою навіть з віддаленого місця. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

✅ Підключення до ППК можливо двома способами:

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-GSM LTE):

• клас навколишнього середовища згідно з EN50130-5: II
• робоча температура: - 10 ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• струм споживання: 110 мА (в режимі очікування), 450 мА (макс.)
• Розміри електронної плати: 80 x 57 мм
• Вага: 44 г

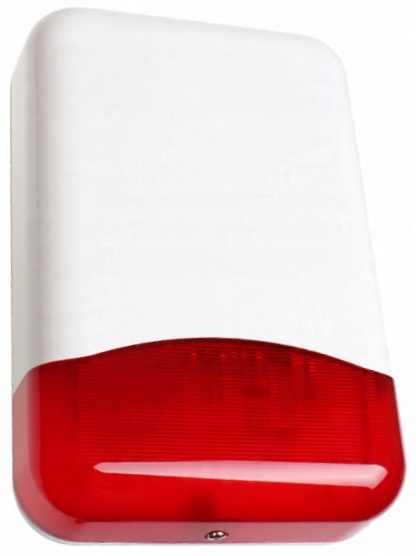

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Yotogi TI700 оснащений п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністю макс. 120dB. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Прилад оснащений 3 антидиверсійними системами: відкриття корпусу, від'єднання від основа і тестування піноутворення. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також акустичний і оптичний сигнали можуть запускатися незалежно. Корпус сирени виготовлено з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний антидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг
