КОМПЛЕКТ СИГНАЛІЗАЦІЇ PERFECTA 16-WRL GSM PRF-LCD SP4001

Гібридна (дротова з бездротовою опцією) сигналізація Satel Perfecta 16-WRL

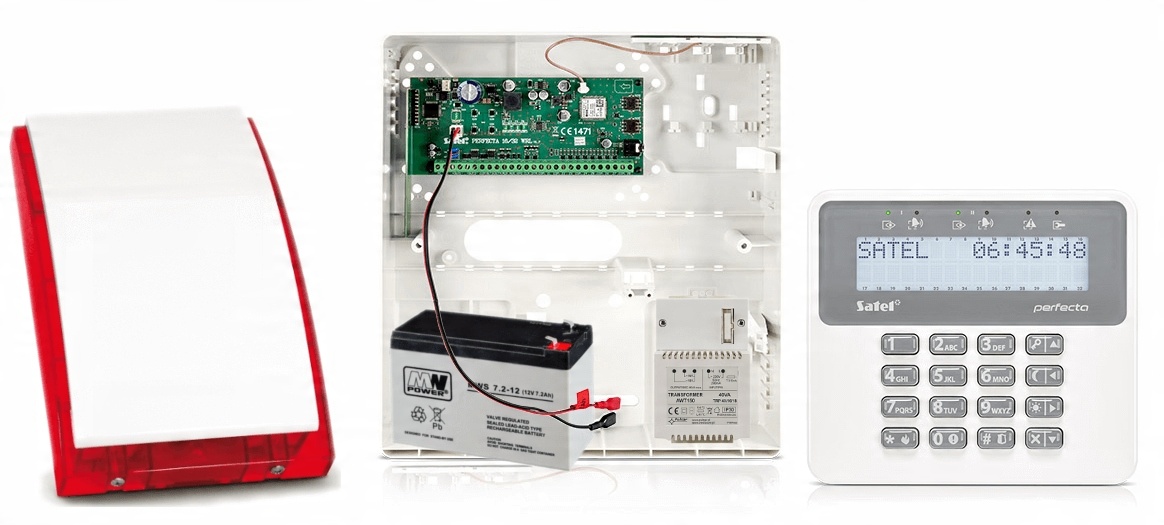

У комплект входить:

• Satel Perfecta 16-WRL пульт управління – 1 шт.;
• Антена Satel ANT-GSM-I – 1 шт.;
• Накладний пластиковий корпус Satel OPU-4 P – 1 шт.;
• li>Трансформатор Pulsar AWT150 40VA/16V/18V – 1 шт.;
• необслуговувана батарея 12V 7Ah – 1 шт.;
• аксесуари панелі керування (кабель акумулятора, монтажні штифти, резистори) ;
• Дротова клавіатура Satel PRF-LCD - 1 шт.;
• Дротова зовнішня оптико-акустична сирена Satel SP-4001 R - 1 шт.

❗ Пульт можна налаштувати трьома способами: за допомогою програми Perfecta Soft (з комп'ютера, підключеного кабелем RS-232 (TTL)) - Satel USB-RS або DB9FC/RJ-KPL потрібен кабель - не входить в комплект, дистанційно (GPRS) і з рівня клавіатури (за допомогою послідовностей клавіш у сервісному меню).

❗ Інструкцію з експлуатації та встановлення можна завантажити в розділ "додаткова інформація" внизу сторінки.

❗ УВАГА ❗

Набір продається без датчиків сигналізації, які Ви можете придбати за Вашими потребами на інших аукціонах.

Зверніть увагу, що стандартний ППК має 8 входів, тому можна підключити 7 датчиків (8-й вхід використовується для саботажу). Щоб розширити до 16 зон, необхідно придбати розширювач INT-E.

ДРОВОДОВА СИСТЕМА СЕРІЇ PERFECTA призначена для захисту об'єктів малого та середнього розміру, таких як квартири, односімейні будинки, рядні будинки, офіси, невеликі компанії тощо. традиційні методи керування системою, панель керування також пропонує більш сучасні, такі як, серед іншого, функціональний та інтуїтивно зрозумілий додаток для мобільних пристроїв PERFECTA CONTROL.

Вбудований модуль GSM/GPRS дозволяє, серед іншого, взаємодія з мобільним додатком, підтримка PUSH-повідомлень, управління/повідомлення через SMS. Пульт управління дозволяє розділити приміщення на 2 зони, з вибором 3 режимів очікування (день, ніч, повний). Кожен вхід можна призначити одній або обом контрольованим зонам.

Панель керування дозволяє створювати бездротову та гібридну установку (підключення до традиційної дротової системи). Двонаправлений зв'язок із бездротовими клавіатурами PRF-LCD-WRL (не входять до комплекту) та сиренами MSP-300 R (не входять у комплект) здійснюється в діапазоні 433 МГц. У бездротовій установці також використовуються сповіщувачі серії MICRA та нові пульти дистанційного керування MPT-350 (не входять до комплекту). Це дозволяє легко розширити наявну систему без необхідності прокладання додаткових кабельних каналів.

ПАНЕЛЬ СИГНАЛІЗАЦІЇ Satel Perfecta 16-WRL дозволяє створювати бездротові та гібридні установки (підключення до традиційної дротової системи). Двосторонній зв'язок за допомогою бездротового PRF-LCD- клавіатури WRL і MSP-300 Rсигнали працюють в діапазоні 433 МГц. У бездротовій установці також використовуються сповіщувачі серії MICRA та пульти дистанційного керування MPT-350. Це дозволяє легко розширити наявну систему без необхідності прокладати додаткові кабельні траси.

✅ Вбудований модуль GSM/GPRS дозволяє:

• взаємодія з додатком PERFECTA CONTROL (Android та iOS), з підтримкою PUSH-повідомлень ,
• віддалене налаштування за допомогою програми PERFECTA Soft,
• моніторинг подій (наприклад, на станцію моніторингу охоронного агентства),
• голосові повідомлення,
• контроль за допомогою SMS та аудіо підтвердження (прослуховування звуків з об'єкта, що охороняється).

Пульт керування підтримує 2 nano-SIM карти (не входять в комплект),, що забезпечує безперервність зв'язку - при виникненні проблем з діапазоном першого оператора автоматично вибирається друга карта.

Плата електроніки ППК оснащена 8 входами і 4 дротовими виходами. Їх кількість можна збільшити (до 16 входів і 12 виходів) шляхом підключення модулів розширення: розширювачів входів INT-E і виходів INT-O або INT-ORS. Це дозволяє розширити систему, додавши більше детекторів, сигнальних пристроїв і навіть приводів (для керування гаражними дверима, рольставнями, садовими спринклерами).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Perfecta 16-WRL):

• від 8 до 16 дротових програмованих входів: вибір конфігурації: NO, NC, EOL, 2EOL/ НІ, 2EOL/NC; можливість підтримувати рольставні та вібраційні датчики
• від 4 до 12 програмованих дротових виходів
• 2 виходи джерела живлення на материнській платі
• додаткові 4 бездротові виходи для підтримки MSP - бездротові сирени 300
• вбудованих модулів: GSM/GPRS з 2 SIM-слотами (SMS, моніторинг станції, мобільний додаток, PUSH-повідомлення); голос (відтворення голосових повідомлень для телефонного обміну повідомленнями); перевірка звукової сигналізації (прослуховування звуків)
• інтегрований радіомодуль, що працює на частоті 433 МГц, забезпечує зашифрований бездротовий зв'язок: двосторонній (з клавіатурами PRF-LCD-WRL і сиренами MSP-300 R), одностороннє (з сповіщувачами серії MICRA і пультами MPT-350)
• поділ системи на 2 зони: 3 режими спостереження в кожній зоні; можливість розподілу входу на дві зони; керування користувачем або за допомогою таймерів
• комунікаційна шина для підключення клавіатур (PRF-LCD) і модулів розширення (INT-E, INT-O, INT-ORS)
• керування системою через за допомогою: клавіатур (до 4) - дротовий PRF-LCD; або бездротовий PRF-LCD-WRL; мобільний додаток PERFECTA CONTROL; Пульти дистанційного керування MPT-350 (до 15)
• можливість оновлення програмного забезпечення (прошивки)
• паролі: 15 паролів користувачів, 1 службовий пароль
• редагування імен ( користувачі), зони, входи, виходи та модулі) сприяння контролю та нагляду за системою
• таймери: 8 таймерів з можливістю встановлення винятків
• пам'ять на 3584 події
• автоматична діагностика основних компонентів системи
• вбудоване імпульсне джерело живлення: захист від перевантажень, захист від повного розряду акумулятора, регулювання струму зарядки акумулятора
• програмування налаштувань ППК: локально (клавіатура , комп’ютер із встановленою програмою PERFECTA Soft, під’єднаний до порту RS 232 (TTL) ППК) або віддалено (комп’ютер із встановленою програмою PERFECTA Soft, підключення до ППК через GPRS)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Perfecta 16-WRL):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 16< /li>
• li>
• програмовані дротові виходи: 4
• максимальна кількість програмованих виходів: 16
• входи живлення: 2
• шини зв'язку : 1
• клавіатури: до 4
• зони: 2
• телефонні номери для оповіщення: 8
• голосові повідомлення: 16
• li>
• користувачі: 15
• таймери: 8
• пам'ять подій: 3584
• навантажувальна здатність сильнострумових програмованих виходів: 1000 мА / 12 В DC
• Навантажувальна здатність виходів програмована слабкострумова: 25 мА / 12 В постійного струму
• Навантажувальна здатність виходу KPD: 500 мА / 12 В постійного струму
• AUX вихідна потужність навантаження: 500 мА / 12 В постійного струму
• рівень захисту згідно з EN 50131: клас 2
• екологічний клас згідно з EN 50130-5: II
• робоча температура: -10°C …+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 18В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживання струму: 220 мА (у режимі очікування), 240 мА (макс.)
• споживання струму від акумулятора: 120 мА (в режимі очікування від акумулятора); 180 мА (макс. від акумулятора)
• вихідна напруга джерела живлення: 12 В постійного струму (±15%)
• діапазон вихідної напруги: 10,5 В…14 В постійного струму
• вихідний струм джерела живлення: 2 А
• струм зарядки батареї: 500 мА
• напруга повідомлення про несправність батареї: 11 В ±10%
• напруга відключення батареї : 10,5 В ±10%
• Розміри електронної плати: 160 x 110 мм
• Вага: 115 г

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на виду. Основу кожуха можна вмонтувати в стіну, що означає, що сам кожух займатиме менше місця. Універсальний характер і розміри корпусу дозволяють встановлювати всередині ППК SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Він оснащений подвійним протидиверсійним захистом: від відкриття. кришку та не знімати її зі стін. Також є місце для монтажу мережевих трансформаторів на 40 або 60 ВА та резервної батареї на 12 В ємністю 7 або 7,2 Аг. Не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої та антени.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):

• подвійний захист від злому
• можливість встановлення бездротових пристроїв з антенами всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• поверхневий монтаж
• застосування: ППК, модулі розширення та модулі зв'язку GSM - виробництва SATEL ; Контролери дверей ACCO з блоком живлення та без; Пульт контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначений для роботи з:

• ППК PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигналізації MICRA.

Антена може бути розміщена в пластикових корпусах SATEL зі спеціальним місцем для кріплення даного типу пристроїв, наприклад ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

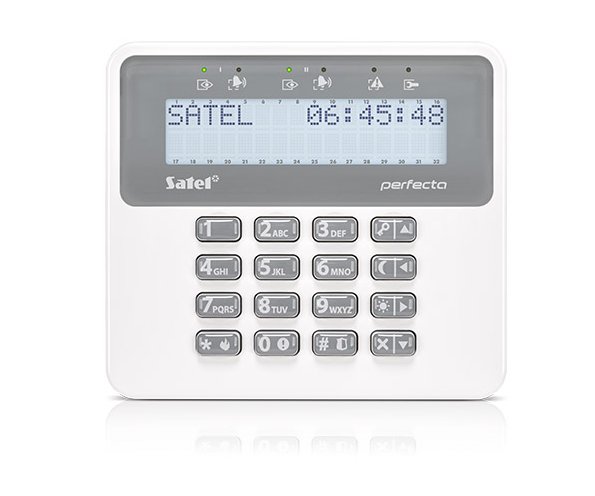

ДРОТОВА КЛАВІАТУРА Satel PRF-LCD використовується для повсякденної роботи ППК серії PERFECTA. Великі клавіші, РК-дисплей і світлодіоди, що відображають стан системи, роблять роботу системи зручною і зрозумілою для всіх користувачів. На клавіатурі, крім цифрових клавіш, також є кнопки, які дозволяють швидко активувати вибраний режим спостереження (денний, нічний, повний) і викликати 3 тривоги: напад, пожежа, надзвичайна ситуація.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (PRF-LCD):

• сумісність із панелями керування серії PERFECTA
• великий РК-дисплей, який добре читається< /li>
• світлодіоди, що інформують про стан груп і системи;
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш;
• підсвічування дисплея та клавіш< /li>
• звукова сигналізація вибраних подій в системі
• сигналізація втрати зв'язку з ППК

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (PRF-LCD):

• робоча температура: -10 °C...+55 °C
• живлення напруга: 12 В постійного струму
• споживаний струм: 30 мА (в режимі очікування), 50 мА (макс.)
• розміри корпусу: 139 x 124 x 22 мм
• вага: 246 г

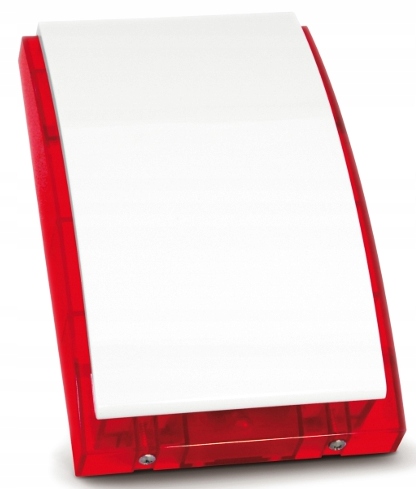

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Satel SP-4001 R оснащений надяскравими світлодіодами та п’єзоелектричним перетворювачем. 1 із 3 типів модульованої сигналізації є доступний на вибір інтенсивність звуку 120 дБ, додатково, ви можете спрацьовувати оптичний і акустичний сигнал незалежно. Він також має антидиверсійний захист захищає корпус від відкриття або відриву від стіни, а внутрішня кришка з оцинкованого металу забезпечує додатковий захист плати електроніки і перетворювача від механічних пошкоджень. Завдяки відповідному просоченню система електроніки також стійка до впливу складних умов навколишнього середовища.

Сигналізатор призначений для установки на вулиці. Корпус сигналізатора виготовлений з полікарбонату. , що забезпечує високу механічну міцність та естетичний вигляд приладу.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (SP-4001R):

• акустична сигналізація: п’єзоелектрична перетворювач
• оптична сигналізація: супер яскраві світлодіоди
• внутрішня металева кришка
• антидиверсійний захист від вилучення з основи та відкриття
• також доступний у помаранчевому (SP-4001 O) та синьому (SP-4001 BL)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (SP-4001 R):

• рівень інтенсивності звуку (з відстані 1 м): до 120 дБ
• клас екологічності згідно EN50130-5: III
• колір корпусу: червоний
• робоча температура: -35 градусів C .. +55 градусів C
• макс. вологість: 93% (±3%)
• напруга живлення: 12V DC (±15%)
• макс. струм споживання: 40 мА (оптична сигналізація), 230 мА (акустична сигналізація), 270 мА (оптична та акустична сигналізація)
• розміри: 148 x 254 x 64 мм
• вага: 890 g
