КОМПЛЕКТ СИГНАЛІЗАЦІЇ ROPAM NEO TOUCH 8 ПУЛЬТІВ BOSCH

Система сигналізації Ropam NeoGSM-IP із вбудованим модулем GSM, WiFi та 8 датчиками Bosch

У комплекті:

• Сигналізація Ropam NeoGSM пульт управління -IP - 1 шт.;
• кріпильні аксесуари (контакти, резистори, кабель акумулятора);
• Антена Ropam AT-GSM-MINI90 - 1 шт.;
• Пластиковий корпус Ropam O-R3P - 1 шт.;
• Блок живлення Ropam PSR-ECO-2012 - 1 шт.;
• Приймач радіоконтролера Ropam RF-4C-2K - 1 шт.;
• li>
• Пульт дистанційного керування Ropam TK-4H з батарейкою - 2 шт.;
• дротова сенсорна клавіатура (сенсорна панель) ROPAM TPR-4WS (білий колір корпусу) - 1 шт. ;
• Внутрішній провідний сповіщувач BOSCH Gen2 ISC-BPR2-W12 - 8 шт.;
• Дротова вулична оптико-акустична сирена Satel SPL-5010 R - 1 шт.;
• необслуговуваний акумулятор 7Ah 12V - 1 шт.

❗ Інструкцію з монтажу та експлуатації можна завантажити в розділі «додаткова інформація» внизу сторінки .

❗ Контрольна панель програмується локально (через кабель micro USB або Wifi/ETH) або дистанційно (через сервер RopamBridge - GPRS або IP).

❗ Детектори продаються без тримача, який можна придбати окремо. Доступні такі варіанти: універсальний (настінний), виділений B335 (настінний) і B338 (стельовий).

СИСТЕМА СИГНАЛІЗАЦІЇ Ropam призначена для забезпечення безпеки та ефективної сигналізації про крадіжку зі зломом і нападу в приватних і малих компаніях, а також для розширення більш просунутих систем. Це найкращий вибір скрізь, де важливі простота експлуатації, надійність і широкі функції зв’язку.

Контрольна панель має вбудований GSM-комунікатор і модуль WiFi, завдяки якому ми отримати віддалений контроль і управління системою. Пристрій підтримуєпровідний і бездротовий зв’язок Aero

ППКОП Ropam NeoGSM-IP має вбудований GSM комунікатор та WiFi модуль, завдяки якому ми можемо дистанційно керувати системою. Це гібридна панель керування – можливий дротовий і бездротовий зв’язок Aero (потрібен модуль APm-Aero – не входить).

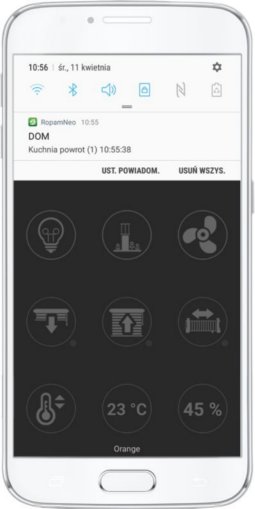

Системою також можна керувати зі смартфона за допомогою системи Android (версія 5 або новіша). Програму RopamNeoможна завантажити з Google Play в магазині Ropam Elektronik.

Пульт керування програмується локально (через кабель micro USB або Wifi/ETH) або віддалено (через сервер RopamBridge - GPRS або IP). Пристрій призначений для використання в приватних будинках і невеликих компаніях, а також для розширення більш просунутих спеціалізованих систем.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (NeoGSM-IP):

• 2 незалежні зони з 2 типами очікування: повний або нічний
• гібридна панель керування: дротова + бездротова система Aero
• користувачі : 32 коди (1 основний +31), 8 телефонних номерів, e-mail
• від 8 до 32 програмованих зон, розширення розширювачами входів, сенсорні панелі, бездротова система Aero< /li>
• від 8 до 24 програмованих виходів, розширення розширювачами виходів
• підтримка до 4 сенсорних панелей (TPR-4x/ серії 4xS) або сенсорні клавіатури (TK-3x)
• додатковий локальний релейний вихід на кожній сенсорній панелі
• вбудований GSM модем
• вбудований WIFI модуль (УВАГА! через наявність вбудованої WiFi антени необхідна установка в пластиковий корпус - O-R3P)
• можливість дротового підключення до локальної мережі через розширення: EXP-LAN. Інтернет
• IP-зв'язок: основний канал WIFI/LAN, резервний канал GPRS (автоматичне перемикання)
• 4 таймери з календарем, для контролю та автоматизації
• робота з PSR - Джерела живлення ECO (економія енергії та витрат)
• розширені логічні функції та програмні реле часу, LogicProcessor
• локальне програмування через micro USB або WIFI/ETH
• дистанційне керування програмування через сервер RopamBridge (GPRS або IP)
• підтримка коду USSD (контроль передоплаченої картки
• зручні роз'ємні термінальні роз'єми, згруповані за портами
• живлення : 12 В постійного струму (для джерела живлення необхідне джерело живлення інтелектуальної системи: PSR-ECO-5012-RS або PSR-ECO-2012)

✅ ФУНКЦІЇ АВТОМАТИЗАЦІЇ БУДІВЕЛЬ:

• підтримка датчиків температури та вологості (дротових, бездротових)
• Функція кімнатного термостата
• контроль виходу (BO) для керування елементами автоматизації, можливий через: мобільну програму RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• Аналоговий вхід AI 0-10V для керування фізичними параметрами, наприклад, напругою акумулятора, вологістю [ %RH], температура тощо
• аудіоінтеграція з відеодомофонами (VAR-1U), домофони та переговорні пристрої
• прослуховування об'єктів (AMR-1)

✅ Логічний процесор:

• розширені логічні функції, арифметичні функції, лічильники, реле часу
• до 10 незалежних логічних умов, (If.. blocks .Then...Else)
• 20 реле часу для реалізації логічних функцій часу
• творець логіки або редактор сценаріїв (мова сценаріїв C), симулятор: установник і попередній перегляд сценарію

✅ ПОВІДОМЛЕННЯ / КЕРУВАННЯ:

• SMS-сповіщення та контроль - незалежні повідомлення про події в системі
• VOICE/CLIP: незалежний голос виклик подій в системі за допомогою голосових повідомлень (синтезатор мови VSR-1, VSR-2, прослуховування AMR-1)
• E-MAIL: незалежні повідомлення електронної пошти про події в системі, підтримка SMTP-сервера (без SSL /TSL)
• Моніторинг GPRS: співпраця зі станцією/сервером Ropam програмного забезпечення моніторингу або зі станцією Kronos NET (драйвер RopamDirect), зашифрована передача TCP/IP, дві IP-адреси, резервна передача SMS, паралельна робота з режимом сповіщення SMS/VOICE
• можливість роботи через мобільний додаток RopamNeo

GSM АНТЕНА Ropam AT-GSM-MINI90, кутова 90°, всеспрямована, призначена для внутрішнього використання. Встановлення можливе в роз’єм SMA та на системні корпуси.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AT-GSM-MINI90):

• частота: подвійна - діапазон, 900/1800 МГц, всенаправлений
• роз'єм SMAm, під кутом 90°
• посилення: 2,15 дБі
• VSWR <2,0
• імпеданс: 50 Ом
• поляризація: вертикальна, всенаправлена
• колір: чорний
• розміри: ø 10 x 48 мм
• темп. експлуатація: -30°C ... +85°C

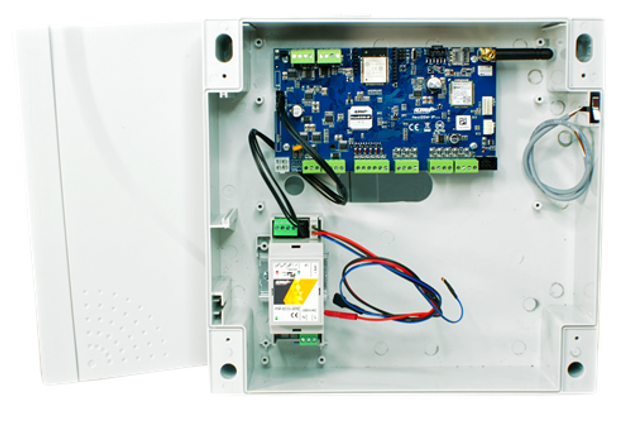

ПЛАСТИКОВИЙ КОРПУС Ropam O-R3P має антидиверсійний мікроперемикач, який сигналізує про відкриття корпусу. Вінсуміснийз:

• блоком живлення: PSR-ECO-2012 (рейка DIN TH35);
• панелями керування: BasicGSM 2, MultiGSM 2 (+ VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR-1U/VAR-1U-D4M).

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (O-R3P):

• естетичний, компактний пластиковий корпус для поверхневого монтажу
• місце для акумулятора: 7Ah/12V V(SLA)
• Тампер ROPAM - протидиверсійний мікровимикач,
• тампер - відкриття корпусу,
• матеріал: ABS, світло-сірий колір
• закриття : гвинти x4 з передньої частини корпусу + кришки,
• монтажна пластина з оргскла, монтаж друкованої плати за допомогою гвинтів (проста модифікація, різна конфігурація)
• встановлення антени GSM, WIFI всередині корпусу ,
• розміри 264 x 253 x 85 мм

ІНТЕЛЕКТУАЛЬНИЙ БЛОК ЖИВЛЕННЯ З БУФЕРОМ Ropam PSR-ECO-2012працює з системами OptimaGSM, BasicGSM 2 і MultiGSM 2 (пакет). Він призначений для встановлення в модульний корпус DIN 2M та спеціальні корпуси з індексом "D", наприклад 0-R4D.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТУ (PSR-ECO -2012) :

1. Функції та параметри джерела живлення AC/DC, блоку перетворення енергії:

• висока енергоефективність 90% у повному робочому діапазоні
• підвищена гальванічна розв'язка PRI/SEC: 3,5 кВ
• li>
• джерело безперебійного живлення постійного струму
• електронний та автономний захист: перевантаження OCP, захист від короткого замикання SCP, температура OHP, перенапруга OVP, понижена напруга UVP
• Модульний корпус DIN 2M

2. Функції та параметри схеми зарядного пристрою акумулятора:

• двофазний I/U зарядки акумулятора: постійний струм і постійна напруга
• автоматична компенсація зарядної напруги, +/- 3,3 [мВ/°C/елемент] відносно температури 25 °C
• електронний захист із автоматичним поверненням: OCP, SCP, UVP та зворотна полярність (RPP)
• динамічний перевірка й діагностика батареї
• підтримує свинцево-кислотні батареї 12 В (SLA або AGM) від 1,2 до 7 А·год

3. Робочий стан джерела живлення (нагляд) і системний зв’язок:

• конструкція та функції відповідно до PN-EN 50131-6, ступінь, тип джерела живлення A
• технічні виходи: Стан змінного струму, стан батареї та інші збої
• контроль і зв'язок із системами: OptimaGSM, BasicGSM 2, MultiGSM 2 (промінь)
• оптична індикація робочого стану джерела живлення

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (PSR-ECO-2012):

• Індикація збою живлення змінного струму: технічний вихід ACok
• індикація збою низької напруги DC: Uout min +1V (+/- 5%)
• параметр автоматичної компенсації напруги заряджання відносно температури навколишнього середовища: -3 мВ/°C/елемент (+/- 20%) вище розрахункова температура 20 °C ; +3 мВ/°C/елемент (+/- 20%) нижче розрахункової температури 20°C
• енергоефективність: 88% - 91%
• захист виходу +BAT-: знижена напруга UVP (Ubat <10,3 В +/- 5%); захист SCP від ​​короткого замикання; зворотна полярність батареї (RPP)
• напруга відключення розрядженої батареї Uout min.: Uout <10V без навантаження; Uout <10,4 В @Iout 1,5 A
• вихідне навантаження +V, GND: In=1,5A (постійний); Ipeak=2A (миттєвий)
• захист від короткого замикання перетворювача імпульсів: Ilim=1,8A (+/- 5%); статус: обмеження струму короткого замикання або вихідне перевантаження
• захист від короткого замикання, теплові виходи +BAT-: PTC 1,85A
• вихідна навантажувальна здатність: FBAT (100 мА @30VDC макс. немає захисту від короткого замикання); ACok (5 мА при 12 В постійного струму)
• тип виходу FAC, FBAT: OC (відкритий колектор)
• напруга живлення та струм: Uin=195~265V AC, 50Hz, Irms =0,25A макс.
• пусковий струм джерела живлення: 11A при 2 мс - без навантаження
• вихідна напруга джерела живлення: Uвихід=13,8В постійного струму + 0,5В/-1В за відсутності батареї; Un=13,8 В постійного струму (@20°C, Iout=0A); Uвихід=9,5~14,3 В, коли акумулятор під’єднано
• Напруга пульсацій постійного струму: 100 мВ p-p макс.
• Вихідна потужність блоку живлення (ефективність за струмом): 20 Вт (макс. 1,5 A)< /li>
• загальна потужність джерела живлення: 25 Вт
• енергоспоживання без навантаження від мережі ~230 В (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• споживання струму системами живлення постійного струму (без виходів): 10 мА при 12 В
• сумісна батарея: 12 В, 2,1 А-год - 7 А-год (VRL/SLA)
• зарядний струм батареї: Ibat=0,7A @12VDC; Ibat=0.4A @13.4VDC
• умови експлуатації: клас II, - 10°C ... +55°C; RH: 20% ... 90% без конденсації
• вага: 130 г (нетто)
• корпус: DIN 2M, ABS (UL94-VO)
• розміри: 36,3 x 90,2 x 57,5 ​​мм

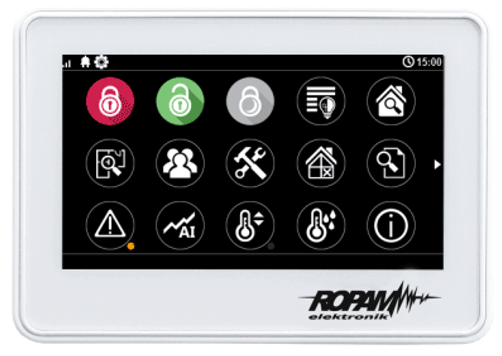

ДРОТОВА СЕНСОРНА ПАНЕЛЬ (КЛАВІАТУРА) Ropam TPR-4WS має сенсорний екран діагоналлю 4.3”, що забезпечує легке керування пристрій - на вибір у нас є 2 екрани з можливістю вільного розміщення піктограм і адаптації до вимог програми або користувача. Призначений для керування та моніторингу системи сигналізації на базі ПКП Ropam OptimaGSM та NeoGSM-IP.

Також має два тривожних входи (NO, NC, EOL, 2EOL/ NC, 2EOL/NO), до якого можна підключати сповіщувачі.

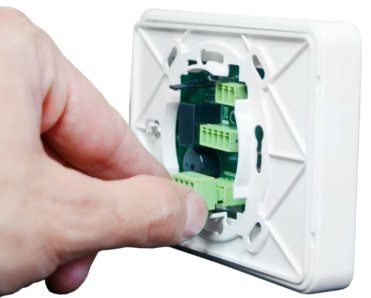

Пристрій оснащений поверхневим корпусом з антидиверсійним захистом. . Призначений для установки в стандартну інсталяційну коробку fi60. Ідеально підходить для квартир, будинків, магазинів, офісних приміщень та інших невеликих об'єктів.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (TPR-4WS):

• 4,3-дюймовий TFT РК-дисплей, світлодіодний кольоровий дисплей із високою контрастністю та яскравістю
• естетика дизайн із пластиковою рамкою, що маскує бічні та передню частину LCD
• "TouchPanel", без механічних контактів, резистивна, підтримка жестів
• інтерактивне графічне меню з піктограмами (іконками)
• li>
• 2 екрани з можливістю вільного розміщення піктограм, згідно вимоги програми або користувача
• візуалізація та контроль домашньої автоматизації
• функція кімнатного термостата (2 незалежних), тижневий календар, п'ять температурних профілів, 4 щоденні інтервали, синхронізація на вибраних панелях і мобільний додаток (IP)
• функція випадкової цифрової клавіатури
• текстові пропозиції для заданих функцій
• додаткова панель інформації про стан системи
• акустична сигналізація< /li>
• li>
• заставка з функціями календаря, годинника та поточної температури
• 2 входи тривоги
• Функція запису температури LoggerTemp: запис історії температури на SD-карту (txt) та/або попередній перегляд гістограми в режимі екранної заставки
• шина EIA-485 для зв'язку з контрольними панелями, протокол RopamNET
• локальний порт micro USB для оновлення мікропрограми
• захист корпусу від втручання
• li>
• розміри: 122 x 88 x 17 мм (без роз’ємів)
• колір корпусу та рамки: білий

✅ НАЙВАЖЛИВІШІ ФУНКЦІЇ TPR-4WS:

• функція кімнатного термостата - на основі встановлених графіків часу та температури пристрій контролює кондиціонування та опалення приміщення. Завдяки цьому ми можемо підтримувати оптимальну температуру в приміщенні та економити енергію;
• Реєстратор температури LoggerTemp - вимірювання температури зберігається на SD-карті (файл .txt); також можна переглядати історію в режимі заставки.

✅ РОБОТА СЕНСОРНОЇ ПАНЕЛІ Ropam:

• програмування пристрій, зв’язок між програмним забезпеченням і пристроями можливий через порт USB (за допомогою мікрокабелів USB – USB) або WiFi/LAN – додаток NeoGSM-IP Manager;
• роботи пристрою - Програма RopamNeo.

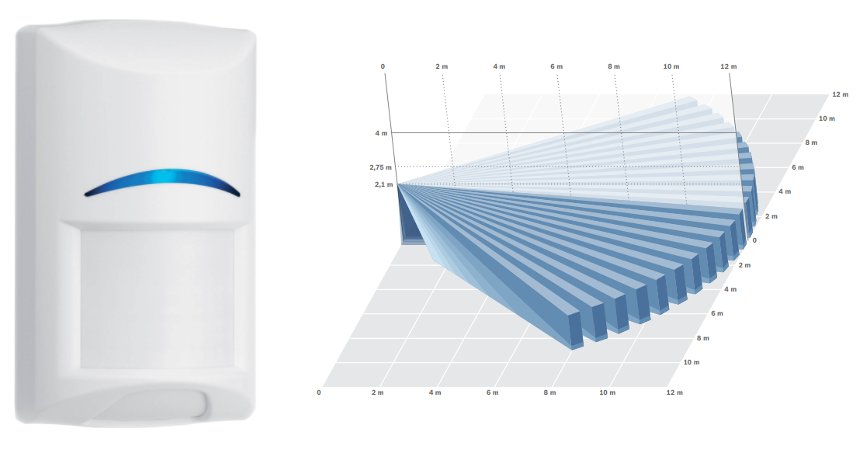

ДРОВОДОВИЙ ВНУТРІШНІЙ ПІР-ДЕТЕКТОР РУХУ Bosch Gen2 ISC-BPR2-W12 використовує 2 лінзи Френеля, що забезпечує чітке зображення в усьому полі зору та високу ефективність виявлення зловмисників . Ці лінзи характеризуються високою щільністю (77 зон) в 7-шаровій системі,а регульована лінза області безпосередньо під пристроєм дозволяє налаштувати 3 додаткові контрольні зони. b> Покращені параметри моніторингу зони безпосередньо під пристроєм пристрою та зони моніторингу 12 м x 12 м дозволили охопити всю поверхню.

Додатковою перевагою датчика є водяний рівень, розташований на задній частині корпусу, що дозволяє точно позиціонувати датчик.

FSP (First Step Processing) забезпечує майжемиттєву реакцію на присутність людини без створення помилкових тривог з інших джерел. Чутливість залежить від параметрів аналізованого сигналу: амплітуди, поляризації, нахилу та часу. Це позбавляє інсталятора від необхідності вибирати рівень чутливості, покращуючи легкість встановлення та надійність.

Оптична камера та електроніка герметично закриті на передній панелі із захисною кришкою, щоб запобігти пошкодженню під час встановлення. Завдяки цьому на роботу сповіщувача не впливають циркуляція повітря та комахи. Детекторрегулює свою чутливість самостійно, тож він може ідентифікувати зловмисників практично за будь-якої температури.

❗ Детектор не має можливості ігнорувати домашніх тварин. ❗

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Gen2 ISC-BPR2-W12):

• динамічна температурна компенсація - чудова ефективність виявлення за будь-яких умов
• діапазон по всій поверхні 12 x 12 м
• кут огляду: 85 градусів
• регулювання чутливості
• аналіз першого кроку (FSP)
• тест функції
• стійкість до радіочастотних перешкод
• можливість зміни висоти встановлення не потребує додаткових налаштувань - скорочений час встановлення та менше помилкових спрацьовувань
• корпус із самоблокуванням та вбудований бульбашковий рівень - скорочений час складання
• обробка сигналу мікропроцесора

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (Gen2 ISC-BPR2-W12):

• тип оптики: Френель
• рекомендована висота встановлення: 2,2 - 2,75 м
• клас безпеки: клас 2
• робоча температура : -30 градусів C .. +55 градусів C
• живлення: 9~15 В постійного струму
• макс. струм споживання: 18 мА
• розміри: 105 x 61 x 44 мм

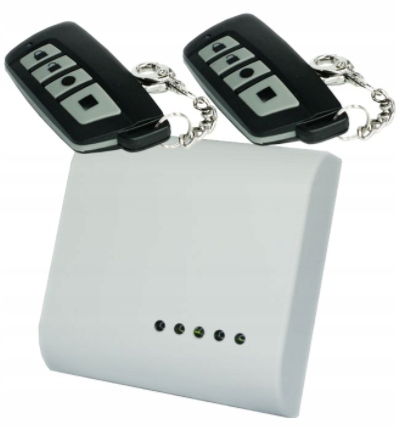

4-КАНАЛЬНИЙ ПУЛЬТ ДИСТАНЦІЙНОГО Ropam TR-4Hпрацює з:

• RF-4/4C: 4 канали (A,B,C,D);< /li>
• PSR-RF (до версії v 1.3), PCR 6-RF; 2 канали (A, B);
• PSR-RF (від версії v 1.4): 4 канали (A,B,C,D).

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (TR-4H):

• робоча частота: 433,92 МГц
• сумісний з каналами A, B, TR-2
• li>
• динамічний код
• дальність до 100 м (на відкритій місцевості)
• розміри 32 x 68 x 14 мм (ширина x висота x глибина)< /li>

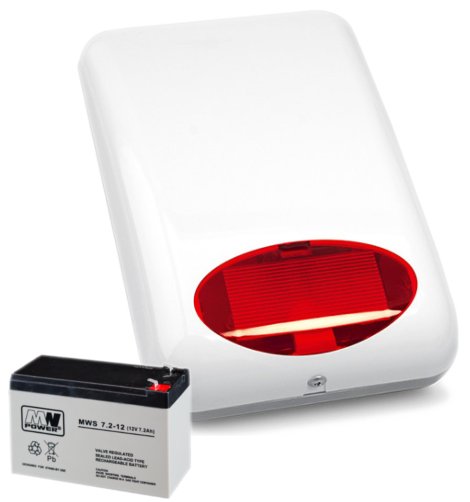

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Satel SPL-5010R оснащено надяскравими світлодіодамиі п'єзоелектричним перетворювачем. 1 доступний на вибір з 3 видами модульованої звукової сигналізації з інтенсивністю120 дБ. Також має антидиверсійний захист, що захищає від відкриття або відриву корпусу від стіни.

Сирена може бути додатково оснащена SPL-TO > захист датчика від шумоізоляції сирени шляхом заливання п'єзоелектричного перетворювача монтажною піною. Внутрішня кришка з оцинкованого листового металу також доступна як додатковий аксесуар, що забезпечує додатковий захист електронної плати та перетворювача від механічних пошкоджень. Завдяки відповідному просоченню система електроніки також стійка до впливу складних умов навколишнього середовища.

Пристрій призначений для установки на вулиці. Корпус сигналізатора виготовлений з полікарбонату, що забезпечує високу механічну міцність та естетичний вигляд пристрою.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (SPL-5010 R):

• акустична сигналізація: п’єзоелектрична перетворювач
• оптична сигналізація: надяскраві світлодіоди
• внутрішня металева кришка (опціонально)
• антидиверсійний захист від від’єднання від основи та відкриття, опціонально від ослаблення сирену шляхом заливки монтажною піною (SPL-TO)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (SPL-5010 R):

• звук рівень інтенсивності (з відстані 1 м): до 120 дБ li>
• екологічний клас згідно EN50130-5: III
• колір корпусу: червоний
• температура експлуатації: -35 градусів C ... +55 градусів C
• Напруга живлення: 12 В постійного струму (±15%)
• макс. струм споживання: 34 мА (оптична сигналізація), 200 мА (акустична сигналізація)
• розміри: 298 x 197 x 72 мм
• вага: 670 г

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг
