КОМПЛЕКТ СИГНАЛІЗАЦІЇ SATEL INTEGRA 128 PLUS GRADE 3 LTE

Гібридна сигналізація INTEGRA 128 PLUS з модулем GSM LTE

В комплект входить:

• Основна плата Satel INTEGRA 128 Plus - 1 шт. ;
• аксесуари (кріпильні штифти, резистори, акумулятор, кабель акумулятора);
• корпус Satel OPU-3 P – 1 шт.;
• трансформатор Pulsar AWT682 - 1 шт. шт.;
• необслуговуваний акумулятор 18Ah 12V - 1 шт.;
• Модуль зв'язку Satel INT-GSM LTE - 1 шт.;
• LTE антена - 1 шт.;
• li>
• Кабель Satel RJ/PIN5 - 1 шт.;
• інструкція (PDF-версія доступна для завантаження з сайту виробника).

❗ Контрольну панель можна налаштувати двома способами: за допомогою програми DLOADX (потрібен кабель miniUSB - не входить в комплект) і з рівня клавіатури (продається окремо) (за допомогою послідовностей клавіш у сервісному меню).

❗ Оновлення програмного забезпечення модуля INT-GSM LTE можливе через порт RS-232 (потрібен кабель Satel USB-RS або DB9F/RJ-KPL) або віддалено (через GPRS) за допомогою програмного забезпечення UpServ.

❗ УВАГА ❗

Набір продається без:

• датчиків сигналізації,
• маніпулятори (клавіатури), сенсорні панелі (сумісні пристрої серії INT-...);
• сигналізатори,
< /ul>

який ви можете придбати відповідно до ваших потреб в інших наших пропозиціях.

Під час вибору пристроїв зверніть увагу на поточну вантажопідйомність панелі керування , тобто ви повинні розрахувати струм споживання кожного пристрою так, щоб їх сума не перевищувала поточну потужність плати (тобто 2A + 1,5A; потужність пристрою + зарядка акумулятора). Якщо це значення перевищено, слід використовувати додатковий буферний блок живлення (наприклад, Satel APS-412) з додатковим корпусом і акумулятором.

Виникли проблеми з вибором пристроїв або розрахунком споживання електроенергії набору? Ми будемо раді допомогти.

Більше того... що важливо

Набір, який ми пропонуємо, дозволяє підключити максимум 128 пристроїв (наприклад, датчики руху, датчики диму, датчики газу, герконові вимикачі , і т.д.).

Зверніть увагу, що стандартний ППК має 16 входів, тому ви можете підключити 15 датчиків (16-й вхід використовується для тамперів). Для подальшого розширення необхідно придбати розширювач INT-E (додатково 8 зон).

Пульт управління дозволяє розбити об'єкт на 32 зони, тобто частини об'єкта, які можна вмикати незалежно (наприклад, якщо ви спите на першому поверсі, ви можете поставити під охорону перший поверх).

Можна підключити до 8 клавіатур (клавіатур) / панелей материнської плати.

GSM модуль - INT-GSM LTE дозволяє сповіщати про події через SMS, CLIP і мобільний додаток.

WIRED INTEGRA ALARM KIT - це вдосконалене рішення, яке поєднує функції сигналізації з можливістю впровадження домашньої автоматизації та систем контролю доступу. Завдяки широкий спектр модулів розширення, їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA 128 PLUS є його повна відповідність вимогам EN50131 Grade 3, що робить його ідеальним для охорони об'єктів з особливо високим ризиком злому (наприклад, банки).

ППКОП Satel INTEGRA 128 PLUS підтримує до 128 зон. Має вбудований телефонний комунікатор з функціями моніторингу, сповіщення та дистанційного керування. Системою можна керувати за допомогою рідкокристалічних клавіатур, групових клавіатур, пультів дистанційного керування та безконтактних карт, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

Завдяки повній відповідності вимогам EN50131 Grade 3, ця Панель управління ідеально підходить для впровадження передових систем безпеки в об'єктах з особливо високим ризиком злому (наприклад, банки, ювелірні магазини або громадські будівлі). Вони також характеризуються широкими функціональними можливостями, що дозволяє використовувати їх в системах інтелектуального будівництва та контролю доступу.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Integra 128 PLUS):

• ​підтримка до 128 входів з можливістю програмування параметричного опору та підтримка лінії 3EOL< /li>
• ​можливість поділу системи на 32 зони та 8 груп
• розширення до 128 програмованих виходів
• комунікаційні шини для підключення клавіатур та модулів розширення
• li>вбудований телефонний комунікатор з функцією моніторингу, голосових повідомлень і дистанційного керування
• управління системою за допомогою РК-клавіатур, групових клавіатур, пультів дистанційного керування та безконтактних карток, а також віддалено за допомогою комп’ютера чи мобільного телефону
• ​64 незалежні таймери для автоматичного керування< /li>
• контроль доступу та функції домашньої автоматизації
• пам'ять на 22527 подій із функцією друку
• підтримка до 240+ 8+1 користувачів
• повна відповідність стандартам серії EN50131 для пристроїв класу 3
• ​​вбудований вдосконалений блок живлення 2A+1,5 A з розширеною діагностикою
• USB порт для програмування через ПК
• можливість оновити програмне забезпечення за допомогою комп’ютера
• можливість не повідомляти про проблеми з підключенням до сервера SATEL як про збій

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Integra 128 PLUS):

• програмовані дротові входи: 16
• максимальна кількість програмованих входів: 128
• програмовані дротові виходи: 16
• максимальна кількість програмованих виходів: 128
• виходи живлення: 3
• комунікаційні шини: 1+2
• клавіатури: до 8
• розширювачі: до 64
• групи: 8
• зони: 32
• телефон номери для сповіщень (голос/ПЕЙДЖЕР + SMS) 16+16
• голосові повідомлення: 32
• текстові повідомлення, визначені інсталятором: 64
• користувачі + адміністратори: 240 + 8
• li>
• таймери: 64
• пам'ять подій: 22527
• навантажувальна здатність сильнострумових програмованих виходів: 3000 мА
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 3000 мА
• навантажувальна здатність виходу +EX (+EX1 і + EX2): 3000 мА
• ступінь захисту згідно з EN 50131: клас 3
• екологічний клас згідно з EN50130-5 II
• робоча температура: -10… +55 °C
• макс. вологість: 93±3%
• напруга живлення: 20 В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 75 ВА
• споживаний струм від Мережа 230 В: 135 мА (режим очікування), 400 мА (макс.)
• споживаний струм батареї: 130 мА (режим очікування), 200 мА (макс.)
• напруга повідомлення про несправність батареї: 11 В (±10%)
• напруга відключення батареї: 10,5В (±10%)
• макс. струм зарядки акумулятора: 1500 мА
• ККД за струмом джерела живлення (пристрої живлення + зарядка акумулятора): 2000 мА + 1500 мА
• вихідна напруга джерела живлення: 10,5…14 В постійного струму< /li >
• розміри електронної плати: 264 x 134 мм
• вага: 320 г

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-3 P підходить для використання в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, щоб сам корпус займав менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним протидиверсійним захистом: від відкриття кришки та від зняття її зі стіни.

Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв'язку Satel,
• Контролер дверей ACCO,
• панелі контролю доступу ACCO-NT.

Корпус має місце для монтажу мережевих трансформаторів на 40 або 60 ВА, а також може вмістити резервну батарею 12 В ємністю 7 або 17 Ач. Він не блокує та не послаблює радіосигнал, тому можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та зняття з землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ТРАНСФОРМАТОР Pulsar AWT682 (TR 60 VA) призначений для живлення пристроїв, які потребують змінної напруги: 18В або 20В. Потужність приймачів, підключених до клем трансформатора, не повинна перевищувати номінальну потужність. Для підтримки необхідного класу герметичності (IP43) пристрій слід монтувати у вертикальному положенні. >

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT682):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3) ): 18В або 20В
• потужність: 60ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,33А
• номінальний вихідний струм (I1/I2/ I3): 3,3 A / 3,0 A
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 500 мА/250 В)
• термічний захист: 130 градусів C (необоротні)
• роз'єми: AWG 24-12, 2,5 мм2
• корпус: PC/ABC, UL94-V0
• клас герметичності: IP43
• Для монтажу на DIN-рейку потрібен тримач AWO466
• робоча температура/термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90 %
• розміри: 75 x 124 x 65 мм

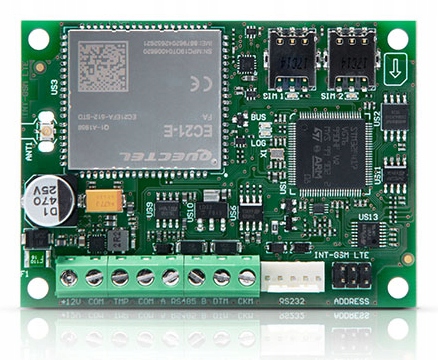

МОДУЛЬ ЗВ'ЯЗКУ GPRS Satel INT-GSM LTE дозволяє ППКОП серій INTEGRA та INTEGRA Plus спілкуватися через мережі 2G, 3G або 4G. Під час роботи на шина клавіатури ППК. Він підтримує 2 SIM-карти, через які він може одночасно отримувати повідомлення та вхідні дзвінки. Усі передачі GPRS зашифровані за стандартом AES-192.

Пристрій відстежує події на 2 станції моніторингу (наприклад, служби безпеки) через стільникову мережу, використовуючи мобільну передачу дані та SMS-повідомленняз можливістю встановлення пріоритету для кожного із зазначених шляхів передачі. Повідомлення про події створюються автоматично на основі записів з пам'яті подій ППК. Модуль надсилає інформацію у вигляді SMS-повідомлень або через сервіс CLIP (на макс. 16 номерів), а у разі взаємодії з ППК INTEGRA Plus, також на електронну пошту повідомлення (для макс. 16 адрес). Після встановлення мобільного додатку INTEGRA CONTROL (наприклад, на смартфоні) доступні PUSH-сповіщення.

INT-GSM LTE може працювати з модулем Ethernet ETHM-1 Plus (не входить у комплект; підключення через RS-485). За замовчуванням стільникова мережа є резервним каналом зв’язку для мережі Ethernet. Цей дует дозволяє здійснювати двосторонній моніторинг (Dual Path Reporting) відповідно до стандарту EN 50136, а також визначати пріоритет треків моніторингу подій (Ethernet, мобільні дані та SMS).

✅ ОСОБЛИВОСТІ ПРОДУКТУ ( INT-GSM LTE):

• робота з панелями керування INTEGRA та INTEGRA Plus (версія 1.19 або вище)
• підтримка 2 SIM картки
• можливість перевірити баланс передоплаченого рахунку
• синхронізація часу з NTP-сервера або мобільної мережі
• повідомлення: SMS, CLIP, PUSH, e- пошта (INTEGRA Plus)
• дистанційне керування: SMS, CLIP, мобільний додаток
• моніторинг: стільникові дані (TCP/UDP), SMS-повідомлення
• можливість співпраці з модулем Ethernet ETHM-1 Plus (версія 2.07 або вище): Dual Path Reporting, сумісний з EN 50136, резервний шлях зв’язку
• можливість використання служби налаштування підключення SATEL
• система підтримка мобільного додатку INTEGRA CONTROL: Android (версія 4.2.7 або вище) та iOS (версія 5.0 або вище)
• програмування панелей управління за допомогою DLOADX (версія 1.19.004 або вище) - віддалене підключення
• керування системою сигналізації за допомогою GUARDX - дистанційне підключення
• взаємодія з системою INTEGRAM (інтеграція багатьох систем сигналізації на базі ППК INTEGRA та INTEGRA Plus)
• віддалене оновлення програмного забезпечення модуля через UpServ

✅ Пристрій дозволяє дистанційно керувати системою за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;< /li
• безкоштовна послуга CLIP;
• програма GUARDX (GPRS) - для адміністрування системи.

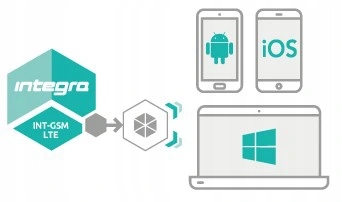

Зв'язок через стільникову мережу дозволяє бездротове підключення до керування панелі та комп’ютера з інстальованими програмами DLOADX і GUARDX і, таким чином, налаштовувати та керувати системою навіть з віддаленого місця. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

✅ Підключення до ППК можливо двома способами:

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-GSM LTE):

• клас навколишнього середовища згідно з EN50130-5: II
• робоча температура: - 10 ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• струм споживання: 110 мА (в режимі очікування), 450 мА (макс.)
• Розміри електронної плати: 80 x 57 мм
• Вага: 44 г

Кабель Satel RJ/PIN5 використовується для з'єднання RS-портів ППК INTEGRA з RJ-розеткою з модулями зв'язку з PIN5 роз’єм (тобто модулі GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus і модем MDM56 BO).
