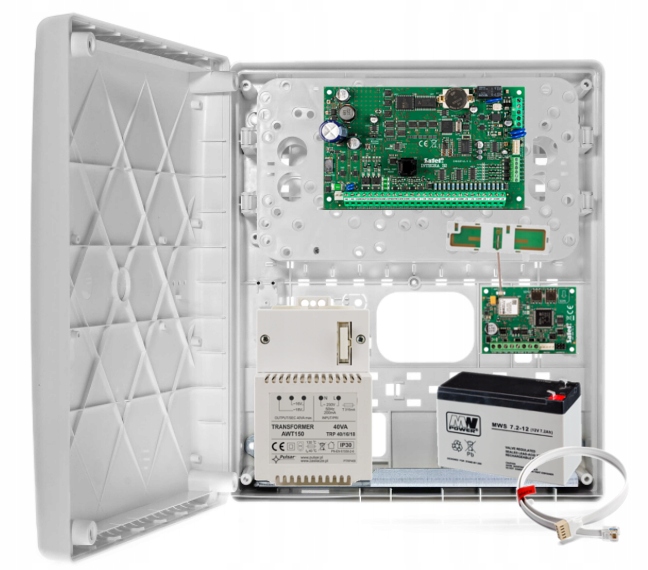

КОМПЛЕКТ СИГНАЛЬНОЇ СИСТЕМИ SATEL INTEGRA 32 GSM SET

Набір дротової сигналізації INTEGRA 32 з модулем GSM

В комплект входять:

• Основна плата Satel INTEGRA 32 - 1 шт.;
• аксесуари (кріпильні контакти, резистори, акумулятор, кабель акумулятора);
• корпус Satel OPU-3 P – 1 шт.;
• трансформатор Pulsar AWT150 - 1 шт.;< /li>
• Акумулятор MWPower MWS 7.2-12 - 1 шт.;
• Модуль зв'язку Satel INT-GSM - 1 шт.;
• Дводіапазонна антена Satel ANT-GSM-I - 1 шт.;
• Кабель Satel RJ/PIN5 - 1 шт.

❗ Налаштувати ППК можна двома способами: за допомогою програми DLOADX (Satel USB- Потрібен кабель RS або DB9F/RJ-KPL - не входить в комплект) і з клавіатури (продається окремо) (за допомогою послідовностей клавіш у сервісному меню).

❗ Посібник з експлуатації та збірки доступний для завантаження в "додатковому інформація" внизу сторінки.

❗ Примітка ❗

Набір продається без:

• датчиків сигналізації,
• маніпулятори (клавіатури), сенсорні панелі (сумісні пристрої серії INT-...);
• сигналізатори b >,

який ви можете придбати відповідно до ваших потреб в інших наших пропозиціях.

Вибираючи пристрої, зверніть увагу на струмова пропускна здатність ППК, тобто споживаний струм кожного пристрою повинен бути розрахований так, щоб їх сума не перевищувала струмову потужність плати (тобто 1,2 А). Якщо це значення перевищено, слід використовувати додатковий буферний блок живлення (наприклад, Satel APS-412) з додатковим корпусом і акумулятором.

Виникли проблеми з вибором пристроїв або розрахунком споживання електроенергії набору? Ми будемо раді допомогти.

Більше того... що важливо

Набір, який ми пропонуємо, дозволяє підключити до 32 пристроїв (наприклад, датчики руху, датчики диму, датчики газу, герконові вимикачі, тощо).

Зверніть увагу, що стандартна сигналізація має 8 входів, тому ви можете підключити 7 датчиків (8-й вхід використовується для саботажу). Для подальшого розширення необхідно придбати розширювач INT-E (додатково 8 зон).

Пульт управління дозволяє розбити об'єкт на 16 зон, тобто частини об'єкта, які можна вмикати незалежно (наприклад, якщо спати на першому поверсі, ми можемо поставити під охорону перший поверх).

До материнської плати можна підключити до 4 клавіатур (клавіатур) / панелей .

КОМПЛЕКТ ПРОВОДОВОЇ СИГНАЛІЗАЦІЇ СЕРІЇ INTEGRA - це передове рішення, що поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкому асортименту модулів розширення їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA 32 є його комунікаційні можливості в поєднанні з додатковими модулями -GSM і TCP/IP. Система оснащена модулем сповіщень, завдяки якому ви отримаєте SMS/електронну пошту/PUSH про злом/збій/постановку на охорону.

ПАНЕЛЬ УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Satel INTEGRA 32 підтримує від 8 до 32 входів і від 8 до 32 програмованих виходів. Він має вбудований телефонний комунікатор з моніторингом, голосовими повідомленнями та дистанційним керуванням. функції контролю. Системою можна керувати за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та безконтактних карток, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Integra 32):

• підтримка від 8 до 32 зон
• можливість поділу системи на 16 зон, 4 групи
• підтримка від 8 до 32 програмованих виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований телефонний комунікатор з функціями моніторингу, голосових повідомлень і дистанційного керування
• ​роботи системи за допомогою РК-клавіатур, розділові клавіатури, пульти дистанційного керування та безконтактні карти та дистанційне використання
• комп’ютера чи мобільного телефону
• 28 незалежних таймерів для автоматичного керування
• контроль доступу та функції домашньої автоматизації
• li>
• 439 подій пам'яті з функцією друку
• підтримка до 64+4+1 користувачів
• ​порт RS-232 - гніздо RJ
• можливість оновлення програмного забезпечення через комп’ютер
• вбудований імпульсний блок живлення потужністю 1,2 А з функціями зарядки акумулятора та діагностики
• можливість не повідомляти про проблеми з підключенням до Сервер SATEL як збій

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Integra 32):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 32
• програмовані дротові виходи: 8
• максимальна кількість програмованих виходів: 32
• виходи живлення: 3
• комунікаційні шини: 1+1
• клавіатури: 4
• розширювачі: 32
• групи: 4
• зони: 16
• телефонні номери для оповіщення: 8
• li>
• голосові повідомлення: 16
• текстові повідомлення: 32
• користувачі + адміністратори: 64+4
• таймери: 28
• пам'ять подій: 439
• навантажувальна здатність сильнострумових програмованих виходів: 2A
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 0,5 A
• навантажувальна здатність виходу +EX (+EX1 і +EX2): 0,5 A
• навантажувальна здатність виходу AUX : 0,5 A
• ступінь захисту згідно з EN 50131: клас 2
• li>
• екологічний клас згідно з EN50130-5: II
• робоча температура : -10°C …+55°C
• максимальна вологість: 93% (±3%)< /li>
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц< /li>
• рекомендований трансформатор 40 ВА (не входить до комплекту)
• споживаний струм: 127 мА (в режимі очікування), 234 мА (макс.)
• напруга звіту про несправність батареї: 11 В (±10%)
• напруга відключення акумулятора: 10,5 В (±10%)
• li>
• струм заряджання акумулятора: 400/800 мА
• ефективність джерела живлення за струмом: 1,2 A
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронної плати: 173 x 106 мм
• вага: 211 g

КОРПУС Satel OPU-3 P - це корпус для поверхневого монтажу, який можна використовувати в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, щоб сам корпус займав менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним протидиверсійним захистом: від відкриття кришки та від зняття її зі стіни.

Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв'язку Satel,
• Контролер дверей ACCO,
• панелі контролю доступу ACCO-NT.

Корпус має місце для монтажу мережевих трансформаторів на 40 або 60 ВА, а також може вмістити резервну батарею 12 В ємністю 7 або 17 Ач. Він не блокує та не послаблює радіосигнал, тому можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та зняття з землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

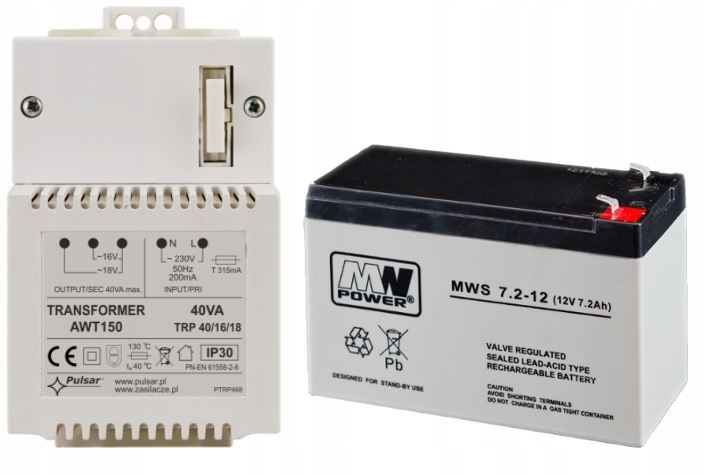

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: 16 В або 18 В.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3) ): 16В / 18В
• потужність: 40ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,20А
• номінальний вихідний струм (I1/I2/ I3): 2,2 A / 2,0 A
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 315 mA/250V)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• li>
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

MWPower MWS 7.2-12 BATTERYпризначений для систем сигналізації, контролю доступу, протипожежних систем (аварійне живлення), касових апаратів, телефонних станцій, аварійного освітлення, автоматики тощо. -вільна батарея VRLA (свинцево-кислотна батарея з клапанним регулюванням, тобто з саморегульованими запобіжними клапанами та внутрішньою рекомбінацією газу) з електролітом, уловленим у сепараторі AGM (поглинаючий скляний мат), широко відомий як гель.

Ці акумулятори тип типу під час належної експлуатації не потребують обслуговування. Під час нормальної роботи не виділяються гази та немає можливості витоку електроліту. Природної вентиляції достатньо для охолодження елементів і усунення наслідків неочікуваного перезарядження. Завдяки цим властивостям батареї VRLA можна встановлювати в офісах та інших приміщеннях, де перебувають люди.

✅ СПЕЦІАЛЬНЕ ЗАСТОСУВАННЯ

У будь-якій ситуації, де батареї VRLA використовується для спеціальних застосувань, таких як циклічна робота або в надзвичайно складних умовах навколишнього середовища, рекомендується зв’язатися з продавцем за порадою.

Акумулятори серії MWS не рекомендовані для циклічної роботи.

❗ Важливо ❗

Акумулятори серії MWS не можна використовувати в «ланцюжках», тобто з’єднувати послідовно або паралельно один з одним або з іншими акумуляторами. Вони можуть працювати тільки окремо, окремо.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MWS 7.2-12):

• номінальна напруга: 12В
• номінальна ємність: 7,2 А·год
• ємність для 25 градусів C і напруги відключення 10,5 В: 7,2 А·год (20 год), 6,4 А·год (10 год), 5,9 А·год (5 год)
• внутрішній опір: 36 мОм (заряд батареї)
• ємність: 100% (для 20 градусів C), 85% (для 0 градусів C), 65% (для -15 градусів C) C)< /li>
• саморозряд: 91% (3 місяці), 82% (6 місяців), 64% (12 місяців)
• термінал: швидкий 187 (T1)
• зарядка: 13,50-13,80 В (буфер)
• макс. зарядний струм: 2A
• макс. струм розряду: 80A (5 сек.)
• температура розряду: -20 градусів C ... +50 градусів C
• температура заряду: -20 градусів C ... +50 градусів C
• температура зберігання: -20 градусів C ... +50 градусів C
• розміри: 151 x 65 x 94 мм (загальна висота - 100 мм)
• >вага: 2 кг

МОДУЛЬ ЗВ'ЯЗКУ Satel INT-GSM GPRS дозволяє ППК серій INTEGRA та INTEGRA Plus спілкуватися через мережу GSM. Працює на шині клавіатури ППК. Він підтримує 2 SIM-карти, через які він може одночасно отримувати повідомлення та вхідні дзвінки. Усі передачі GPRS зашифровані за стандартом AES-192.

Пристрій відстежує події на 2 станції моніторингу (наприклад, служби безпеки) через мережу GSM, використовуючи GPRS для з цією метою та SMS-повідомленняз можливістю встановлення пріоритету для кожного із зазначених шляхів передачі. Повідомлення про події створюються автоматично на основі записів з пам'яті подій ППК. Модуль надсилає нагадування у вигляді SMS-повідомлень (макс. на 16 номерів), а у разі взаємодії з ППК INTEGRA Plus, також повідомлень електронної пошти (до макс. 16 адрес). Після встановлення мобільного додатку INTEGRA CONTROL (наприклад, на смартфоні) доступні PUSH-повідомлення.

✅ Пристрій дозволяє дистанційно керувати систему за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;
• безкоштовного сервісу CLIP;
• Програма DLOADX (конфігурація параметрів системи);
• Програма GUARDX (GPRS) - для адміністрування системи

Зв'язок через мережу GSM забезпечує бездротове підключення панелі керування та комп’ютера з інстальованими програмами DLOADX та GUARDX, щоб таким чином налаштувати та керувати системою навіть віддалено. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

INT-GSM може працювати з ETHM-1 Plus Модуль Ethernet (в комплект не входить) ; підключення через RS-485). За замовчуванням GPRS є резервним каналом зв’язку для мережі Ethernet. Цей дует дозволяє здійснювати двосторонній моніторинг (Dual Path Reporting) відповідно до стандарту EN 50136, а також визначати пріоритет каналів моніторингу подій (Ethernet, GPRS і SMS).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INT -GSM):

• робота з панелями керування INTEGRA та INTEGRA Plus (версія 1.18 або вище)
• підтримка 2 SIM-карт< /li>
• можливість перевірити баланс передплаченого рахунку
• синхронізація часу з NTP-сервера або мережі GSM
• повідомлення: SMS, PUSH, електронна пошта (INTEGRA Plus )
• дистанційне керування: SMS, CLIP, мобільний додаток
• моніторинг: GPRS (TCP/UDP), SMS-повідомлення
• можливість співпраці з ETHM-1 Плюс модуль Ethernet (версія 2.05 або вище): Dual Path Reporting (відповідає EN 50136); резервний шлях зв’язку
• можливість використання сервісу налаштування підключення SATEL
• керування системою з мобільного додатку INTEGRA CONTROL
• програмування ППК за допомогою DLOADX (версія 1.18. 000 або вище) - дистанційне підключення
• нагляд за системою сигналізації за допомогою GUARDX (версія 1.18.000 або вище) - віддалене підключення
• співпраця з системою INTEGRUM
• віддалене оновлення програмного забезпечення модуля через UpServ

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-GSM):

• екологічний клас відповідно до EN50130- 5: II
• робоча температура: -10...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12В Постійний струм (± 15%)
• споживаний струм: 130 мА (у режимі очікування), 250 мА (макс.)
• розміри електронної плати: 80 x 57 мм
• вага: 38 г

КАБЕЛЬ RJ/PIN5 Satel використовується для підключення RS-портів ППК INTEGRA з розеткою RJ до модулів зв'язку з PIN5 роз’єм (тобто модулі GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus і модем MDM56 BO).
