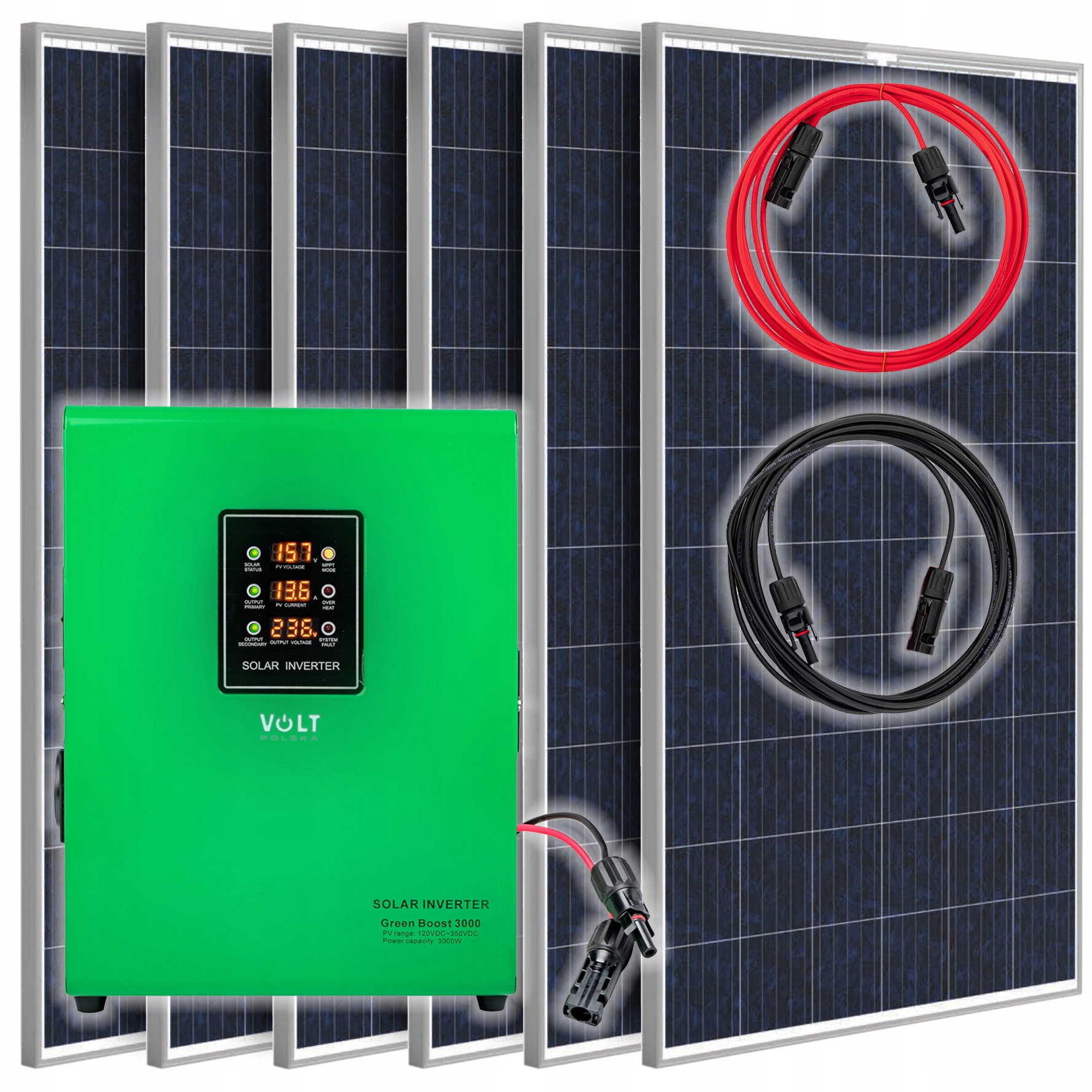

ФОТОЕЛЕКТРИЧНИЙ КОМПЛЕКТ:

- СОНЯЧНА ПАНЕЛЬ JBG 275 Вт - 6 штук

- КОНВЕРТЕР VOLT GREEN BOOST 3000

- КАБЕЛІ MC4 20 МЕТРОВ

- 6 КОМПЛЕКТІВ МОНТАЖНИХ КРОНШТЕЙНІВ

ХАРАКТЕРИСТИКИ:

Готовий фотоелектричний набір на основі перетворювача Volt Green Boost з вбудованим регулятором напруги та набором з 6 фотоелектричних панелей JBG потужністю 275 Вт кожна. У набір входять додаткові 20-метрові кабелі MC4 і кронштейни для кріплення панелі.

ІЛЮСТРАТИВНА СХЕМА ТА ПРИНЦИП ДІЇ

(графіка з веб-сайту виробника)

КОМПОЗИЦІЯ НАБОРУ:

1. СОНЯЧНА ПАНЕЛЬ 275W JBG - 6 ШТ

Кожен модуль складається з шістдесяти полікристалічних комірок, розміщених на жорсткій, легкій композитній підкладці.

Захист від пошкоджень у вигляді твердого антиблікового скла

ПАНЕЛІ ВИРОБЛЕНО В ПОЛЬЩІ!!!

ТЕХНІЧНІ ДАНІ:

• Максимальна потужність Pmax (Вт): 275 Вт

• Допуск (%): ± 3%

• Напруга холостого ходу Voc (В): 37,9 В

• Напруга при максимальній потужності Vmp (В): 31,48

• Струм при максимальній потужності Imp (A): 8,75 A

• Струм короткого замикання Isc (A): 9,13 A

• ККД модуля (%): 16,9

• Клас захисту: IP67

• Діапазон робочих температур: -40°C-85°C

• Розмір: 1654 x 989 x 38 мм

• Вага: 18 кг

2. СОНЯЧНИЙ КОНВЕРТЕР MPPT

ДЛЯ НАГРІВУ ВОДИ

GREEN BOOST 3000

Сонячний перетворювач для нагріву води та бойлера GREEN BOOST MPPT-3000 використовується для безпосереднього живлення опалювальних приладів від панелей сонячних фотоелектричних панелей.

Система дуже проста та функціональна. Потрібно від 4 до 9 класичних фотоелектричних панелей (250W - 400W), які будуть з'єднані послідовно, а їх сумарна напруга буде в діапазоні від 120 В до 350 В.

Як працює перетворювач GREEN BOOST MPPT 3000?

Постійний струм, що створюється на панелях, який не підходить для прямого живлення нагрівальних приладів, залишається в перетворювачі, перетвореним на змінний струм, який можна використовувати для живлення нагрівальних приладів.

ПЕРЕВАГИ ПРОДУКТУ:

Green Boost дозволяє вам підключення двох опалювальних приладівнаприклад, двох котлів. Один з них буде нагріватися першим.

Другий котел буде нагріватися, коли термостат першого котла припинить споживання енергії.

Завдяки використанню технології MPPT перетворювач буде автоматично підлаштовується під потужність котла. , щоб оптимізувати споживання енергії від фотоелектричних панелей

Які пристрої живляться від сонячного перетворювача GREEN BOOST MPPT?

• Електричні котли
• Радіатори< /li>
• Електричні обігрівачі
• Електричні килимки
• Тепла підлога

3. СОНЯЧНІ КАБЕЛІ 20 метрів

Використовуються для підключення панелей від даху до конвертора.

4.МОНТАЖНІ КРОНШТЕЙНИ ДЛЯ ПАНЕЛІ

6 комплектів

Вони використовуються для кріплення панелей до даху або каркасної конструкції.

ТЕХНІЧНІ ДАНІ:

• Максимальна потужність: 3000 Вт

• Діапазон напруги панелі: 120 В постійного струму ~ 350 В постійного струму

• Діапазон вихідної напруги: 120–245 В змінного струму/50 Гц

• Тип вихідна напруга: модифікована синусоїда

• Частота вихідної напруги: 50 Гц

• Тип живлення (вхід): MC4 (розетка-роз’єм)

• Вхідна розетка: 2 шт.

• Захист від перевантаження/короткого замикання/перенапруги: так

• Захист від перегріву: 100 °C

• Робоча температура: 25°C ÷ 55°C

• Ефективність:94%

• Охолодження: активне

• Ступінь захисту: IP21

• Розміри: 345x215x120 мм

• Вага: 2,7 кг

ВИКОРИСТАННЯ КОНВЕРТЕРА:

Перетворювач Green Boost 3000 має 2 розетки електромережі типу E. Позначено 1 і 2 відповідно.

Після підключення напруги від фотоелектричної установки ( 120 В - 350 В), перетворювач перевірить наявність приймачів.

Якщо підключено два резистивні приймачі, пристрій, підключений до гнізда «1», буде живитися першим.

Коли перестане споживати енергію, перетворювач переключиться на живлення розетки «2». «.»

Однак, якщо на розетці «1» знову з’явиться навантаження, пристрій автоматично перерве подачу живлення на вихід «2». " і подайте живлення на вихід "1".

КОЖЕН КОМПЛЕКТ ПЕРЕВІРЕНО ТА ГОТУЄТЬСЯ ДО ВСТАНОВЛЕННЯ
