Компресійна розширювальна втулка RCK BK 80 17x26 Clampex
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 18
Просматривая «Компресійна розширювальна втулка RCK BK 80 17x26 Clampex», вы можете быть уверены, что данный товар из каталога «Металлообрабатывающая промышленность и металлургия» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Предметом аукціону є:

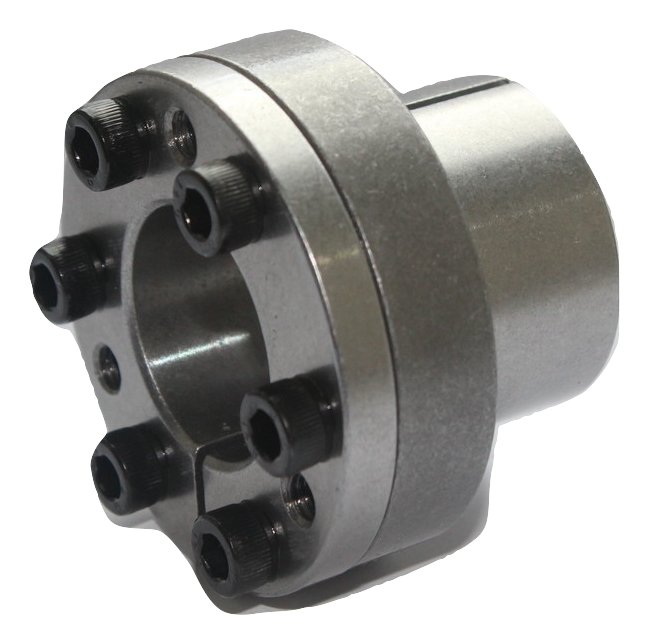

Затискно-розширювальна втулка з маркуванням RCK 80 17x26. Це маркування можна розшифрувати так:
RCK 80 - втулковий тип - затискно-розширювальний, самоцентруючий, з фланцем
17x26 - установчі розміри
Деталі гільзи виготовлені з термічно обробленої сталі C45.
Розміри рукава
d = 17 мм
D = 26 мм
D1 = 42 мм
D2 = 47 мм
L1 = 19 мм
L2 = 32,5 мм
L3 = 39,5 мм
L = 45,5 мм
Рекомендований момент затягування гвинта = 200 Нм
Максимальний переданий крутний момент = 17 Нм
Кількість затискних гвинтів - 4 x M6x18
Кількість розбірних отворів - 2
Рекомендовані допуски на поверхню: h8/H8
Спосіб встановлення та застосування
Встановлення втулки:
1. Поверхні валу і маточини, що контактують з втулкою, повинні бути очищені і знежирені.
Використання рекомендованих допусків на вал і отвір полегшить встановлення та забезпечить передачу номінального крутного моменту.
2. Насуньте встановлену втулку на вал
3. Одягніть зібраний предмет на рукав
4. Затягніть гвинти по діагоналі, а потім затягніть їх усіх із рекомендованим крутним моментом.
Втулка затягується на валу та розширюється у втулці, створюючи відмінне самоцентруюче з’єднання без люфту.
Зняття рукава
1. Відкрутіть затискні гвинти в довільному порядку
2. Закрутіть гвинти в отвори для демонтажу. Поступово затягуйте гвинти по діагоналі. З’єднання ослабне.
3. Завантажити відключені елементи.
Чому варто використовувати затискні та розширювальні муфти:
- слабке з'єднання
- можливість регулювання кута
- ідеальне центрування
- простота впровадження та менша вартість підключення.
Немає потреби у шпонковому з’єднанні. Обробляти колесо і вал дешевше і легше. Наведені допуски рекомендовані, але з’єднання можна виконати навіть у разі помилки під час обробки.
- можливість відновити раніше зруйноване з'єднання
- можливість використання з'єднання як з'єднання перевантаження
Якщо встановлений крутний момент перевищено, гільза «зісковзне» без пошкодження пристрою.
На інших аукціонах ви знайдете шківи, ланцюгові колеса, шестерні, втулки зчеплення машин і багато інших предметів у сфері техніки трансмісії. Слідкуйте за нашими іншими аукціонами.
Компанія ДОРМЕТ є прямим імпортером продукції для електропередач. Маємо власний великий складський запас. Усі товари, пропоновані на наших аукціонах, надходять із запасу та одразу доступні.
