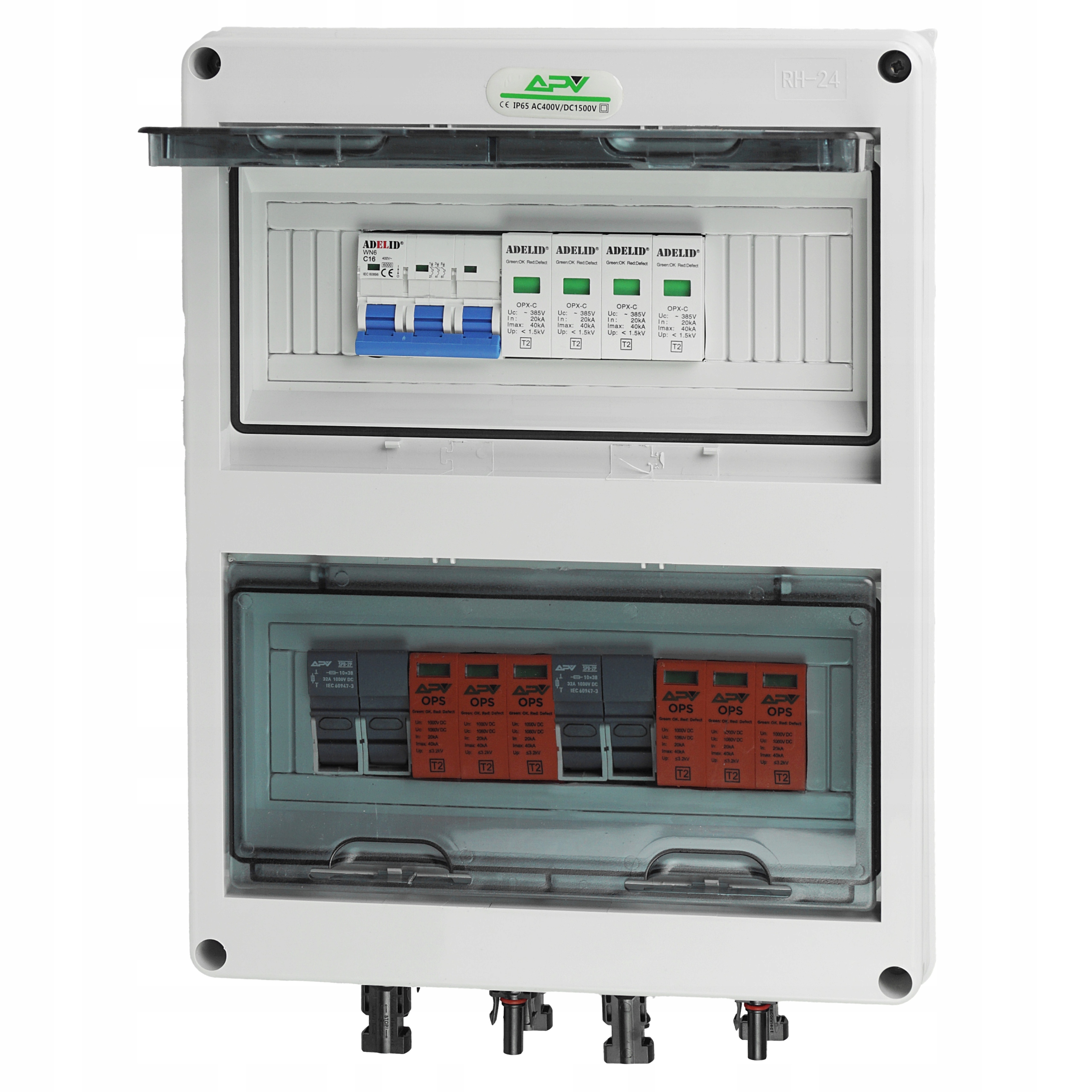

Комплект - фотоелектричний розподільчий пристрій поверхневого монтажу, дві струни, 1000В DC 32A IP65, корпус ABS, прозорі двері.

Код продукту: APV-RPV-2-24

Захист фотоелектричних установок від перевантажень і коротких замикань у фотоелектричних системах постійного струму. Повністю підключений, готовий до підключення.

• Виріб підключено за допомогою кабелів для сонячних батарей 6,00 мм2 і LGY відповідно до стандартів.
• Комутаційний пристрій має >кабельні вводиі роз'єми MC4.
• Можливість безпечної заміни використаної варисторної вставки без від'єднання пристрою.
• Корпус розподільного пристрою на 24 модулі, накладний, герметичний IP65, зпрозорими дверцятами. Можливість перестановки дверей за потреби. Закривається на дві блискавки.

У набір входить:

• 1x щільний корпус для поверхневого монтажу, 24 модулі, з прозорими дверцятами та смугами N+PE, рейкою TH35,
• 2x розрядник APV, 3P клас C [T2], 1000В постійного струму, 32A,
• 2x перемикач запобіжників APV 2P 10x38 1000V DC,
• 4x вставки запобіжників APV 10x38,1x захист від перенапруг OPX 4P, клас C,
• 1x автоматичний вимикач WN6 3P, "C" 16A
• 8xроз'єм MC4,
• 1xнабір монтаж,
• 4x кабельні вводи

Комутаційний пристрій підключено та готовий до підключення до мережі.

• Чіткий огляд стану,
• Легкий доступ і заміна використаних варисторних вставок без відключення пристрою.
• Ідеальний комплект для фотоелектричних мереж

Характеристики корпусу з АБС:

• Колір продукту: світло-сірі, темно-сірі двері,
• Колір RAL: 7035,< /b
• Тип: накладний, герметичний розподільчий пристрій,
• Кількість рядів: 2,
• Шина TH35 (DIN): 2x12,
• Клеми PE/N: так,
• Тип дверей: прозорий, тонований,
• Кількість дверей: 1,
• Тип замка: пластиковий,< /li>
• Можливість герметизації: так,
• Тип матеріалу: акрилонітрил/стирол/акрилат (ASA) без галогенів,< /li>
• Кількість модулів 18 мм: 24,
• Стійкість до ультрафіолету: так,
• Робоча температура: -25°C ÷ + 60°C,
• Сертифікати: CE, RoHS,
• Стандарти: EN 60670 , EN 62208.

РОЗМІРИ КОРПУСУ:

• висота: 384 мм
• ширина: 319 мм
• глибина: 144 мм

Захист від перенапруг T2 використовується для захисту фотоелектричних установок типу TN, TT від індукованих напруг, напруг перемикання та напруг, спричинених атмосферними факторами.

Вони оснащені візуальним індикатором роботи ( зелений – захист, червоний – захист відсутній).

Розрядники мають властивості, що полегшують їх установку та експлуатацію.

Розрядники мають контрольні контакти

Характеристики 4-полюсного 3-фазного пристрою захисту від перенапруг класу C.

Розрядники типу 2 (раніше клас C) захищають електричну установку від перенапруги в результаті непрямої блискавки або комутаційних процесів в електричній мережі. В першу чергу йдеться про ввімкнення електричних пристроїв, таких як двигуни, трансформатори чи зварювальні апарати. Ці обмежувачі також зменшують перенапруги, які виникають у результаті активації пристроїв захисту установки.

Технічні дані:

• Клас захисту: C (II),< /li>
• Кількість полів: 4,
• Випробувальний струм In: 20 кА,
• MAX струм Imax: 40 кА,
• Uc: 385 В,
• Вгору: <1,5 кВ,
• Сертифікат CE,
• Сертифікат EN-61643-11.

Характеристики плавких роз'єднувачів 2P 10x38 1000V DC

Основа запобіжника оснащена двома плавкими вставками gPV. Для використання у фотоелектричних системах.

Технічні дані:

• Кількість полів: 2,
• Розмір вставки запобіжника: 10,3 x 38 мм,
• Максимальний струм: 32A,
• Максимальна робоча напруга: 1000В,
• Тип напруги: DC,
• Частота: 50/60 Гц,
• Робоча температура : -25 до 50 °C,
• Розміри: 36x78x60 мм (ширина x висота x глибина),
• Встановлення: 35 мм рейка,
• Герметичність: IP20,
• Сертифікат CE
< /ul>

Характеристики автоматичного вимикача надструму, 3-полюсний "C" 16A.

Індекс: WN6 3P C16A

Функції:

• Захист ланцюгів від струмів, що виникають під час перевантаження,
• Захист ланцюгів від короткого замикання,
• Відключення. ul>

  Технічні дані:

  • Номінальна напруга: 230/400 В змінного струму,
  • Номінальна частота: 50/60 Гц,
  • Характеристики спрацьовування: C,
  • Номінальний струм (A): 16,
  • Кількість модулів: 3,
  • Номінальна стійкість до короткого замикання потужність: 6kA.

  Сертифікат CE

-
