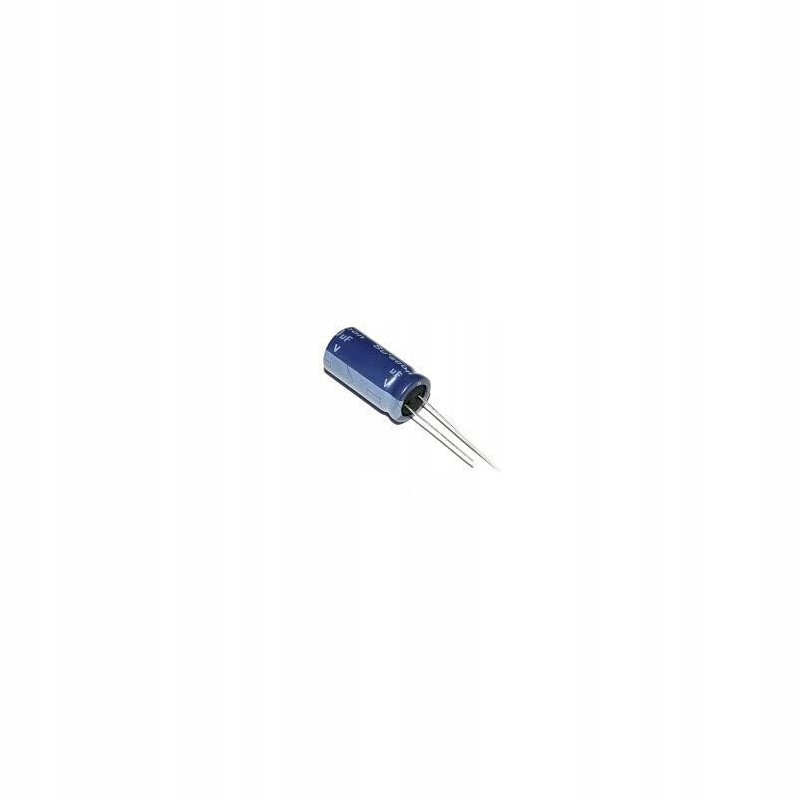

Конденсатор 330 мкФ/50 В електроліт 330/50

Електролітичні конденсатори мають електроди зі згорнутих алюмінієвих смуг. Власне, з алюмінієвої стрічки виготовлений тільки анод. Друга стрічка є лише з’єднанням з відповідним електродом, який є електролітом. Цей електроліт являє собою просочений папір, який, окрім зберігання електроліту, також розділяє та

Електролітичні конденсатори мають електроди зі згорнутих алюмінієвих смуг. Власне, з алюмінієвої стрічки виготовлений тільки анод. Друга стрічка є лише з’єднанням з відповідним електродом, який є електролітом. Електроліт - це просочений папір, який, крім зберігання електроліту, також розділяє шари алюмінієвої стрічки. Анод покритий шаром оксиду алюмінію товщиною менше 1 мкм. Цей оксид є діелектриком в електролітичних конденсаторах. Оксидний шар створюється в електрохімічному процесі, який передбачає підключення джерела постійної напруги до конденсатора під час виробництва. Оскільки струм в електроліті включає рух іонів, а негативні іони містять кисень, у цьому процесі на поверхні анода утворюється шар оксиду алюмінію, що називається форматуванням. Поступово утворюється шар ізоляційного оксиду все більше знижує величину протікає струму, і через деякий час струм стабілізується на невеликому значенні і процес утворення оксиду припиняється. Товщина утвореного таким чином оксидного шару залежить від прикладеної напруги (напруги формування). Через цей процес типові електролітичні конденсатори повинні бути поляризовані постійною напругою. Електролітичні конденсатори з рідким електролітом, що зберігаються тривалий час без напруги, мають значний струм витоку, який після короткочасного перебування під напругою зменшується до незначного значення. Це пояснюється тим, що під час зберігання тонкий оксидний шар зазнає незначних пошкоджень, які автоматично відновлюються після подачі напруги негативними іонами, що досягають анода. Тому в системах, де потрібна надійність і надійність роботи, електролітичні конденсатори повинні постійно залишатися під напругою.
