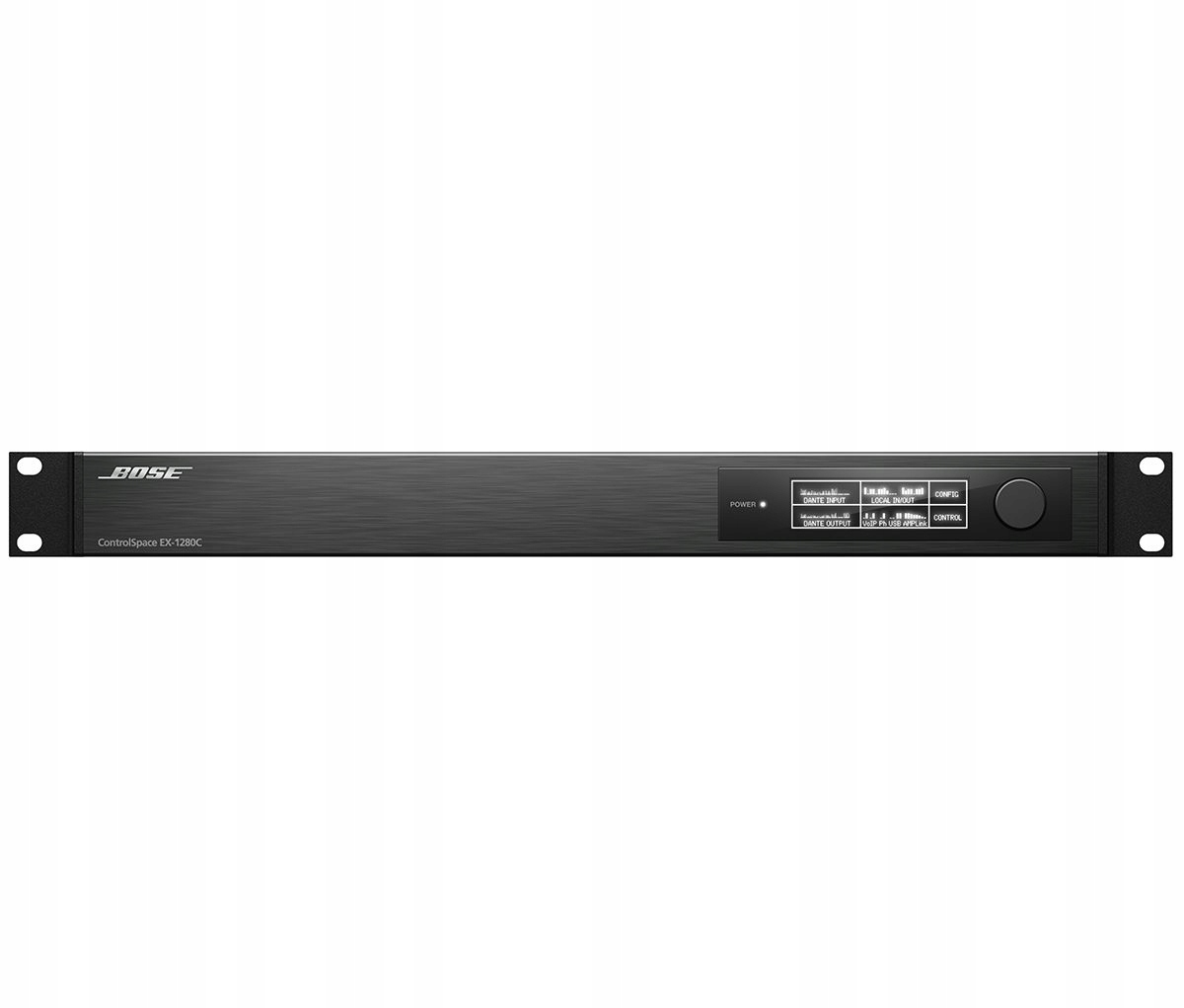

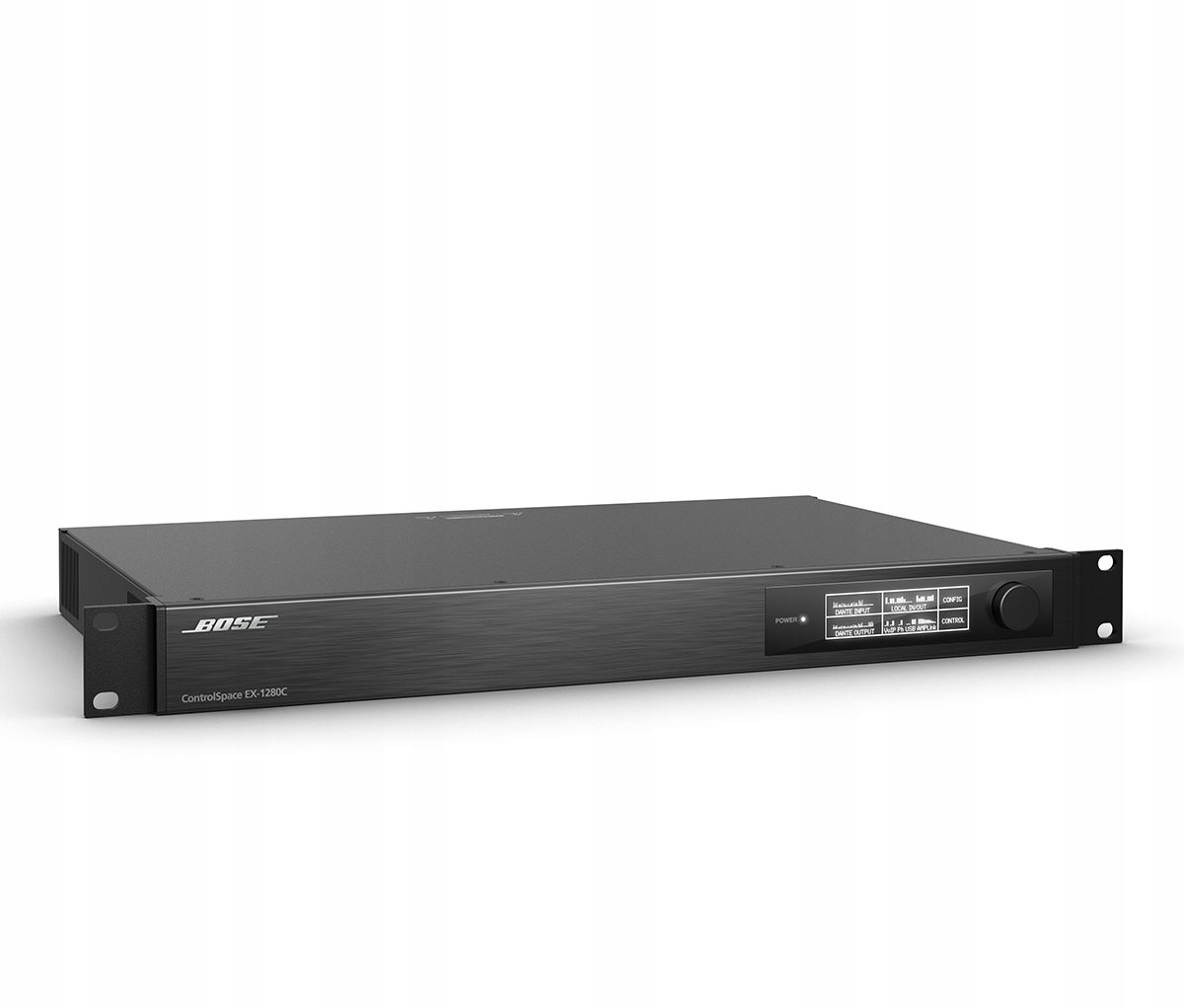

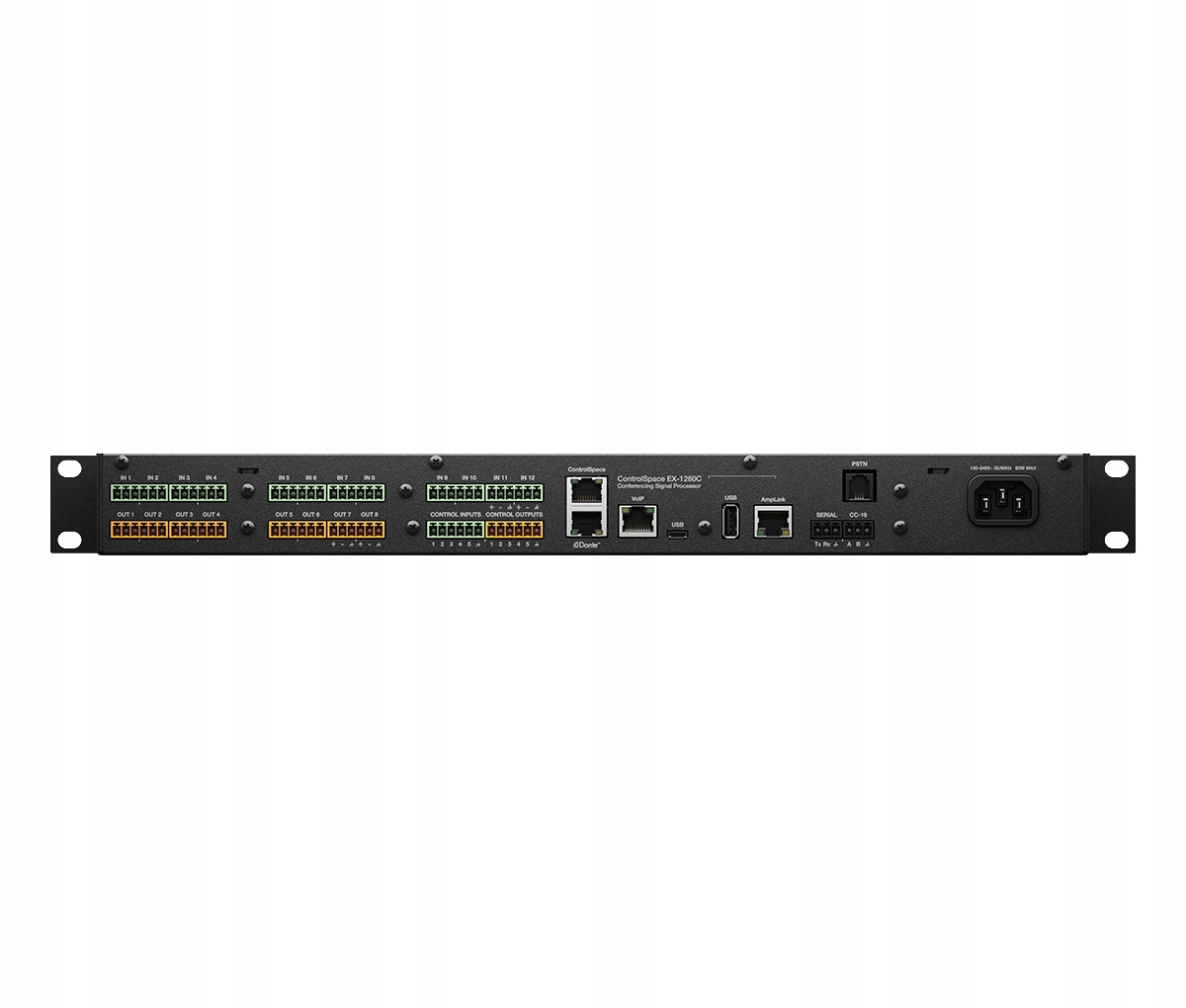

Конференц-процесор BOSE ControlSpace EX-1280C

Гнучка платформа DSP для масштабованих систем, конференц-процесори ControlSpace EX мають функції для роботи з кімнатами різних розмірів і гнучкість для задоволення майбутніх потреб. Завдяки своїй відкритій архітектурі та універсальному дизайну ControlSpace EX-1280C пропонує обробку сигналів для програм аудіоконференцій із вбудованим мікрофоном. Як процесор з найвищими можливостями в сімействі ControlSpace EX, EX-1280C включає 12 аналогових мікрофонних/лінійних входів, 8 аналогових виходів, 8 цифрових виходів AmpLink, 12 акустичних ехоподавлювачів (AEC) і підключення 64 x 64 Dante. Програмне забезпечення ControlSpace Designer спрощує процес налаштування за допомогою програмування перетягуванням, що робить налаштування швидким і легким.

ФУНКЦІЇ

• Універсальний дизайн ”підтримує одночасну програмну передачу кодеків VoIP, PSTN і USB в одній моделі 1RU
• 12 акустичних ехокомпенсаторів (AEC), які надсилаються на аналогові входи та входи Dante; численні посилання дозволяють одному процесору EX-1280C обслуговувати кілька кімнат або спільно використовувати AEC між кількома процесорами
• Можливість регулювати шумозаглушенняна кожному каналі AEC; нелінійна обробка та комфортний шум для підвищення чіткості та зрозумілості зустрічей
• 2-line VoIP із внутрішнім веб-інтерфейсом, що дозволяє ІТ-персоналу налаштовувати параметри VoIP без доступу до файлів дизайну або залучення інтегратора li>
• PSTN (RJ-11) роз'єм для глобальних POTS/аналогових телефонних систем
• USB роз'єм забезпечує легку інтеграцію з кодеками програмного забезпечення для ПК< /li>
• Dante Audio Network підтримує аудіоканали 64×64 для підключення до інших продуктів із підтримкою Dante, включаючи мікрофони, інтегровані в Dante.
• Port AmpLinkзабезпечує 8 каналів нестиснутого цифрового аудіо з низькою затримкою для професійних підсилювачів Bose, оснащених AmpLink
• Інтерфейс передньої панелімає великий OLED дисплей і поворотний кодер для налаштування мережевих параметрів і моніторингу активності каналів
• GPIO (5 входів/5 виходів) для зовнішніх з’єднань, включаючи кнопки мікрофона чи світлодіоди керування мікрофоном
< /ul>

Програми

Розроблено для широкого спектру застосувань, зокрема:

• Місця для виступів
• Стадіони та арени
• Стадіони та арени li>
• Місця поклоніння
• Курорти та заклади гостинності
• Багатофункціональні простори

ТЕХНІЧНІ ДАНІ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ПІДСИЛЕННЯ

Розділення каналів (перехресні перешкоди)

< -105 дБ при +4 дБу, вхідний сигнал 1 кГц

Динамічний діапазон

> 115 дБ, A-зважений, 20 Гц – 20 кГц, аналоговий вхід до аналогового виходу

Частотна характеристика

20 Гц – 20 кГц (+0,3 дБ/-0,1 дБ)

THD+N

0,002% при +4 dBu (A-зважений, 20 Гц – 20) кГц)

АКУСТИЧНА ЛУНА (AEC)

AEC увімкнено

Так

Канали

12

Затримка

50 мс

Зменшення шуму

32 дБ

Посилання

4

Довжина хвоста

480 мс

АУДІОВХОДИ, АНАЛОГОВІ

Канали

12 збалансованих мікрофонних/лінійних

роз'ємів

(1) 6-контактний євроблок, 3,81 мм, знімний

Еквівалентний вхідний шум

-118 дБ при посиленні 44 дБ

Налаштування посилення

0 дБ, +14 дБ, +24 дБ, +32 дБ, +44 дБ, +54 дБ, +64 дБ

Вхідний опір

12 кОм при 1 кГц, з фантомним живленням або без нього

Максимальний вхідний рівень

+24 дБу

Фантомне живлення

48 В постійного струму, 10 мА, програмний вибір для кожного входу

АУДІОВХОДИ/ВИХОДИ, ЦИФРОВІ

Канали

64 входи Dante × 64 вихід Dante, основний/вторинний / 8 вихід AmpLink

З’єднувачі

(2) RJ-45 Dante вхід/вихід / (1) RJ-45 AmpLink вихід

Тип

Dante (вхід/вихід), AmpLink (вихід)

АУДІОВИХОДИ, АНАЛОГОВІ

Канали

8 збалансованих, лінійних

З’єднувачі

(6) 6-контактний Euroblock, 3,81 мм

Максимальний вихідний рівень

+24 dBu

Вихідний опір

200 Ω

ВІДПОВІДНІСТЬ

EMC

EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55103-2:2009, частина FCC 15B клас A, ICES-003 клас A, CNS13439, GB13837, GB17625.1, GB17625.2 25.2, CISPR13

EN 54-24 Сертифіковано

Ні

Безпека

UL60065 (8-е видання), CAN/CSA-C22.2 No.60065 (8-е видання), IEC/EN60065 (8-е видання) )

ВХОДИ КЕРУВАННЯ

Діапазон напруги, аналоговий

0 В – 3,3 В (5 В) максимум)

Діапазон напруги, цифровий

0 В – 3,3 В (поріг 1,6 В)

КЕРУВАЛЬНІ ВИХОДИ

Виходи керування

(5) цифровий, 6-контактний євроблок, 3,81 мм, знімний

Вихідна напруга

Висока: 8 В (відкритий ланцюг), 2,5 В при 10 мА / Низька: < 1 В при 100 мА, двотактний

ПОРТИ ЗВ’ЯЗКУ

PSTN

RJ-11, 1 лінія, Tx/Rx (передача/отримання)

USB

Тип Micro-B, стереовхід/вихід

VoIP

RJ-45, 2 лінії. p>Напруга в мережі

85–264 В змінного струму, 50/60 Гц

Споживання електроенергії

35 Вт типово при температурі навколишнього середовища 104 °F (40 °C)

Розсіювана потужність

60 Вт (205 BTU/год, 52 ккал/год)

ЗАГАЛЬНЕ

Підключення до інтерфейсу комп’ютера

RJ-45 (Dante), через мережевий маршрутизатор або комутатор

Програмні програми

ControlSpace Designer 5.5 або пізнішої версії (Windows)

ІНДИКАТОРИ ТА ЕЛЕМЕНТИ КЕРУВАННЯ

Дисплей
