Водяний повітронагрівач

VTS VOLCANO MINI AC 3-20 кВт

В комплекті:

- монтажна консоль

Обігрівач VTS VOLCANO MINI AC 3-20 кВт з монтажною консоллю

Номер каталогу VTS: 1-4-0101-0445

Основна інформація:

• Двигун: AC
• Діапазон потужності нагріву: 3-20 [кВт]
• Кількість рядів нагрівача: 2
• Макс. продуктивність повітря: 2100 [м3/год]
• Макс. температура теплоносія: 130 [°C]
• Макс. робочий тиск: 1,6 [МПа]
• Макс. дальність повітря по горизонталі: 14 [м]
• Макс. вертикальний діапазон повітря: 8 [м]
• Об'єм води: 1,12 [дм3]
• Діаметр з'єднувальних патрубків:< b > 3/4 ["]
• Вага пристрою (без води): 13 [кг]
• Напруга живлення: 1~230/50 [В/Гц]
• Потужність двигуна: 0,115 [кВт]
• Номінальний струм двигуна: 0,53 [A]
• Швидкість обертання двигуна: 1450 [об/хв]
• Рівень захисту двигуна: IP54 < /li>
• Виробник: VTS

Повітронагрівачі VOLCANO - це прилади нового покоління, що поєднують інноваційні технічні рішення з сучасним промисловим дизайном. Точно виготовлений, легкий корпус корпусу нагадує красиву і водночас досконалу у своїй простоті форму діаманта. Характер пристрою підкреслюється композицією підібраних матеріалів і повітропроводами динамічної форми.

Для чого використовується повітронагрівач?

Його завдання — вдути нагріте повітря в приміщення завдяки теплообміннику для встановлення заданої температури повітря.

Обігрівачі використовуються в:

• складах,
• спортивних залах. ,
• теплиці
• автомайстерні
• церкви
• та інші об’єкти середньої та великої площі, які потребують ефективного та економічного опалення за допомогою

Метод обдування - це найефективніший спосіб забезпечення теплового комфорту в промислових приміщеннях.

СУЧАСНИЙ

1. Дизайн

Удосконалена форма корпусу дозволяє оптимально висвітлювати поверхню теплообмінника, приховуючи конструктивні елементи.

.

.

2 . Форма і колір

Світла і чиста лінія корпусу в поєднанні з універсальною композицією забезпечує гармонійну адаптацію до будь-якого типу приміщення

3. Матеріал

Корпус виготовлено з високоякісного АБС-пластику з анти-УФ пігментами та характеризується високою механічною міцністю, довговічністю та стійкістю до високих температур. Використаний матеріал забезпечує постійну естетичність і можливість легкого чищення, що гарантує тривалу довговічність.

.

.

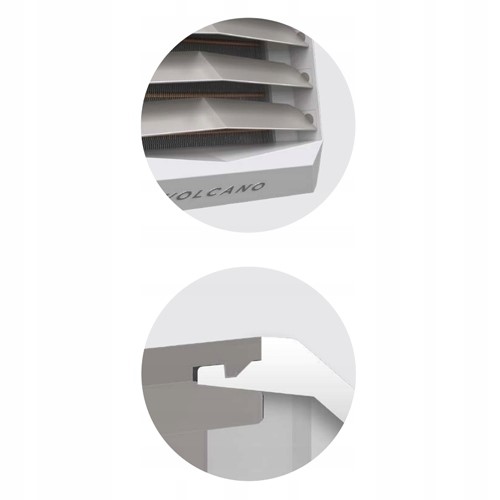

4. Smart Lock

Запатентована система з’єднання гарантує міцну та точну посадку елементів корпусу.

ІННОВАЦІЇ

5. Повітряні лопаті

Інноваційне рішення для кріплення лопатей дозволяє їх індивідуальне регулювання та стабільне розташування. Профіль керма гарантує мінімальний опір потоку повітря.

.

.

.

6. Дифузор

Конструкція дифузора розроблена таким чином, щоб гарантувати повну інтеграцію із задньою частиною корпусу та вентилятором.

7. Теплообмінники

• 1, 2 та 3-рядні нагрівачі з більшою поверхнею теплообміну забезпечують оптимальне пристосування потужності нагріву до потреб об’єкта.
• Розширений теплообмін поверхні та можливість роботи з низькотемпературними холодоагентами.
• Випробування всіх теплообмінників забезпечує 100% перевірку їх герметичності.

.

8. Максимальна ефективність повітря

Точно підігнаний корпус вентилятора та спеціально розроблений дифузор забезпечують рівномірний розподіл швидкості повітря в теплообміннику, гарантуючи низький опір потоку та повне використання потужності нагрівача

Розміри

a - 530 мм

b - 530 мм

c - 517 мм

d - 310 мм

Збірка

Обігрівач VOLCANO поставляється з монтажною консоллю, яка дозволяє монтувати пристрій як вертикально на стіні (мал.1), так і під стелею, тобто стельове кріплення b> (рис.2). Висота установки обігрівачів (h1) повинна бути в межах 2-5 м від підлоги для VR Mini або 2,5-8 м для інших моделей. Максимальна вертикальна дальність роботи приладів коливається від 8-15 м (h2) в залежності від типу обігрівача. Максимальна горизонтальна дальність 14-25 м (a). Недотримання мінімальної відстані 25 см (VR Mini) і 35 см (VR1/VR2/VR3/VR-D) від стіни або стелі під час встановлення може призвести до неправильної роботи пристрою, пошкодження вентилятора або збільшення шуму . Можлива установка пристроїв групами (рис. 3). Однак пам’ятайте про рекомендовану відстань між (b) обігрівачами, яка залежно від моделі може коливатися від 3-7 м (VR Mini) до 6-12 м (VR1/ VR2/VR3/VR-D).
