Конструкція модульних сходів для самостійного монтажу

Self_Step з двостороннім бар'єром

Найважливіші атрибути сходів SelfStep:

✔ Набір конструкційних елементів для будівництва зовнішніх або внутрішніх сходів як у домогосподарствах, так і в промисловості.

✔ Пропозиція поширюється на конструкції на 14 сходинок (не є частиною набору!).

✔ Спеціальні кріпильні отвори на сходах. дозволяють регулювати нахил сходів і підходять для висоти від 224 до 321 см.

✔ Легка збірка за допомогою основних інструментів, доступних у кожній домашній майстерні.

✔ Несуча здатність сходів становить 1680 кг і була підтверджена випробування.

✔ Стійка двостороння перилаз оцинкованої труби. Чавунні з’єднання з нержавіючими гвинтами.

✔ Відповідність будівельному стандарту PN-EN 1990(Європейський стандарт структурного проектування).

✔ Товсте цинкове покриття забезпечує захист від корозії протягом 50 років використання!

✔ Не потребує обслуговування, просто встановіть і використовуйте безпечно, естетичні сходи.

✔ Виготовлені зі сталі найвищої якості. Польський продукт.

Важливо: кроки не входять до набору. Їх слід купувати на наших аукціонах або комплектом.

Набори видно над описом.

Склад набору SelfStep_14

В комплект входить:

Опорні балки та нижня (2) і верхня (3) ручки виготовлені з холоднокатаного листового прокату європейського виробництва (ЄС) товщиною 3 мм. Всі елементи оцинковані гарячим способом. Винятком є ​​механічний анкер, виготовлений із нержавіючої сталі.

Важливо: сходинки не входять до комплекту. Їх слід купувати на наших аукціонах або комплектом.

Набори видно над описом.

Збірка конструкції

Етапи складання (спрощений варіант):

1. Прикріпіть першу й останню сходинки до бічних балок, залишивши невеликий зазор у гвинтах, що допоможе під час кріплення наступних сходинок.

2. Зробіть кріпильні отвори в стіні або конструкції платформи. Потім встановіть аркові кронштейни і насуньте конструкцію. Зробіть отвори в опорних балках через отвори в кронштейні арки. Прикрутіть ручки до балок, залишаючи невеликий люфт.

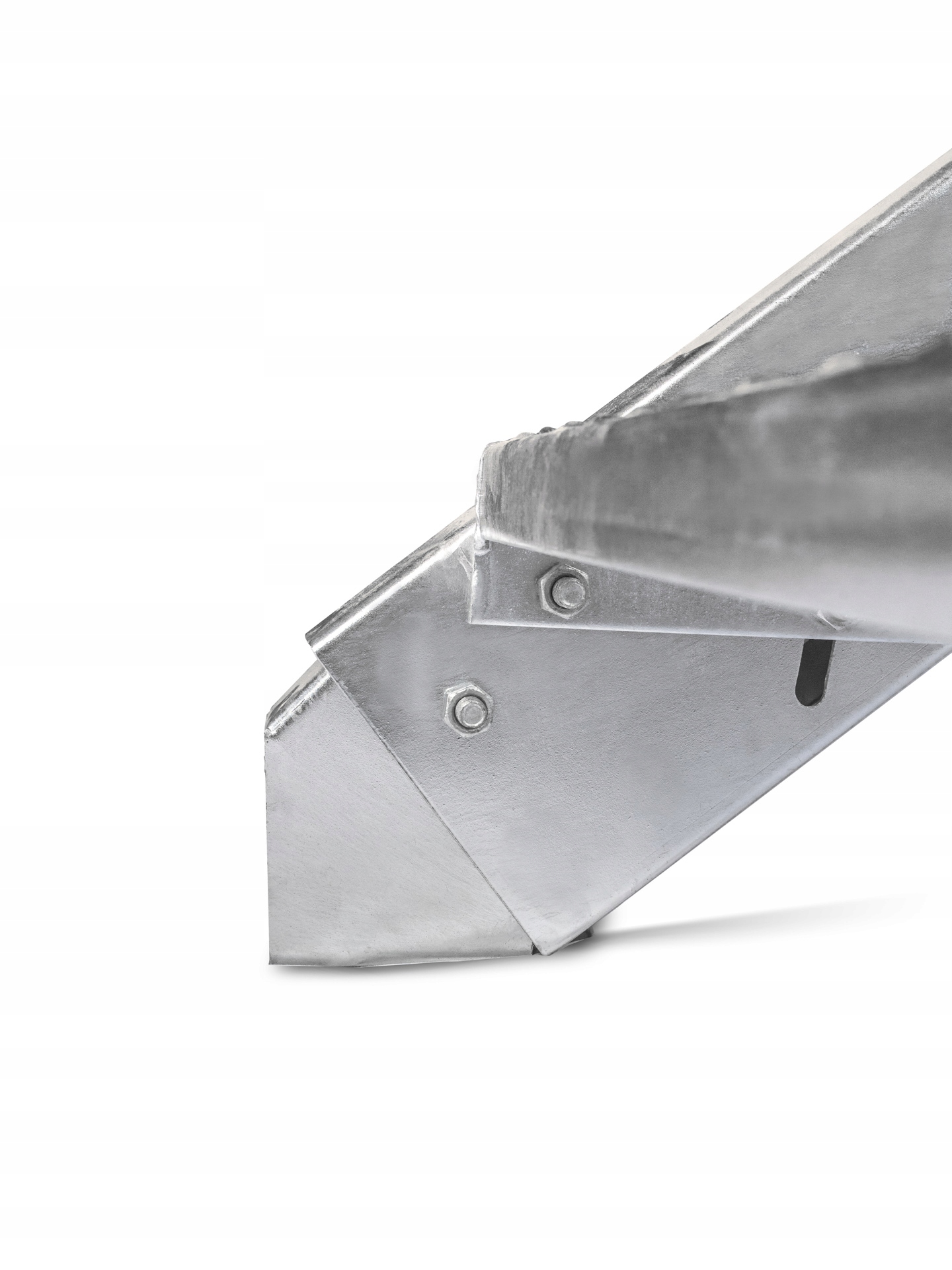

Зробіть отвори для кріплення в землі. Потім надіньте конструкцію на ніжки та позначте отвори, які потрібно просвердлити. Прикріпіть ноги до землі. Зробіть отвори в опорних балках через отвори в лапках. Поверніть ноги з променями.

3. Решту ступенів прикріпіть до бічних рейок і вирівняйте їх. Потім добре затягніть усі з’єднання.

Повна інструкція зі складання буде включена в продукт.

Інструкції доступні для завантаження в кінці опису продукту.

Пристосуйте сходи до своїх потреб

Опорні балки мають довгасті отвори для кріплення ступенів. Ці отвори розташовані відносно один одного таким чином, щоб можна було регулювати кут нахилу ступенів, а значить і конструкцію, відрегулювати сходи на необхідну висоту. Діапазон становить від 224 до 321 см.

Докладні технічні параметри та значення для даного нахилу можна знайти нижче в розділі «Технічні параметри».

Безпечні та довговічні сходи

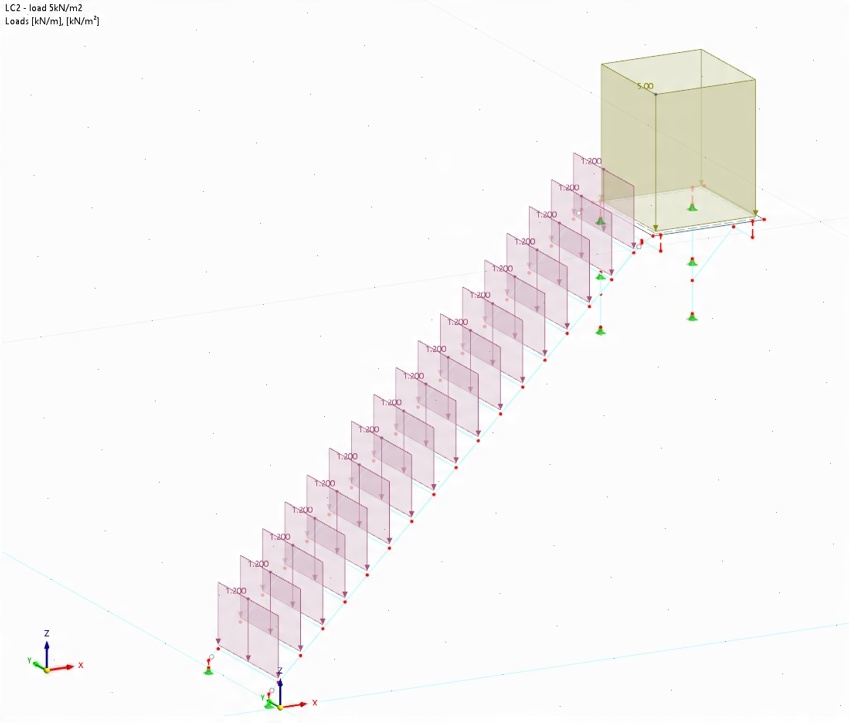

Конструкцію сходів SelfStep перевірено на тиск і навантаження. Результати підтверджують, що продукт єбезпечним і довговічним.

Несуча здатність усієї конструкції становить мінімум 1680 кг.

Це значення було розраховано із прийнятим коефіцієнтом 1,5, що можна проілюструвати ситуацією, коли 14 людей вагою 120 кг одночасно стрибають на кожну зі сходинок.

Кожна елемент виготовлено з сталі найвищої якості європейського виробництва, що підтверджено сертифікатами матеріалів.

Якість і безпека підтверджені відповідністю європейському будівельному стандарту - PN-EN 1990 «Основи проектування конструкцій».

Стійкий до будь-яких погодних умов

Усі елементи набору пройшли гаряче цинкування шляхом занурення в цинкову ванну при температурі понад 400 градусів!

Відповідність стандарту PN-EN ISO 1461 «Цинкові покриття, нанесені на сталеві та чавунні вироби методом занурення - Вимоги та випробування методи"

Отримане цинкове покриття гарантує до 50 років захисту від корозії. *для середовищ середньої корозії C3.

Це найкращий захист сталевих виробів від впливу навколишнього середовища:

✔ дощу,

✔ високих і низьких температур,

✔ снігу,

✔ сильного забруднення повітря.

Технічні параметри сходів

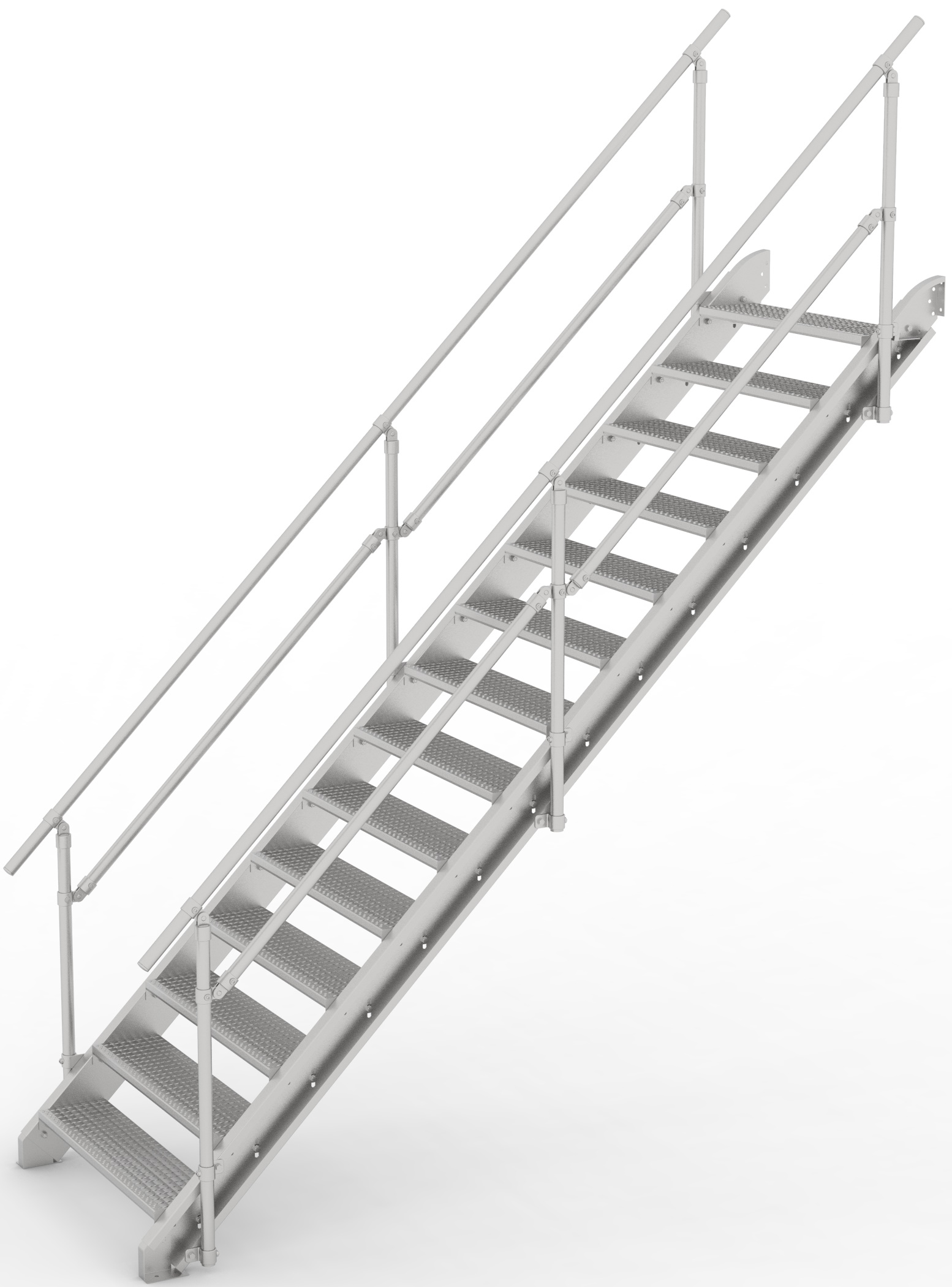

Двостороннє оцинковане огородження

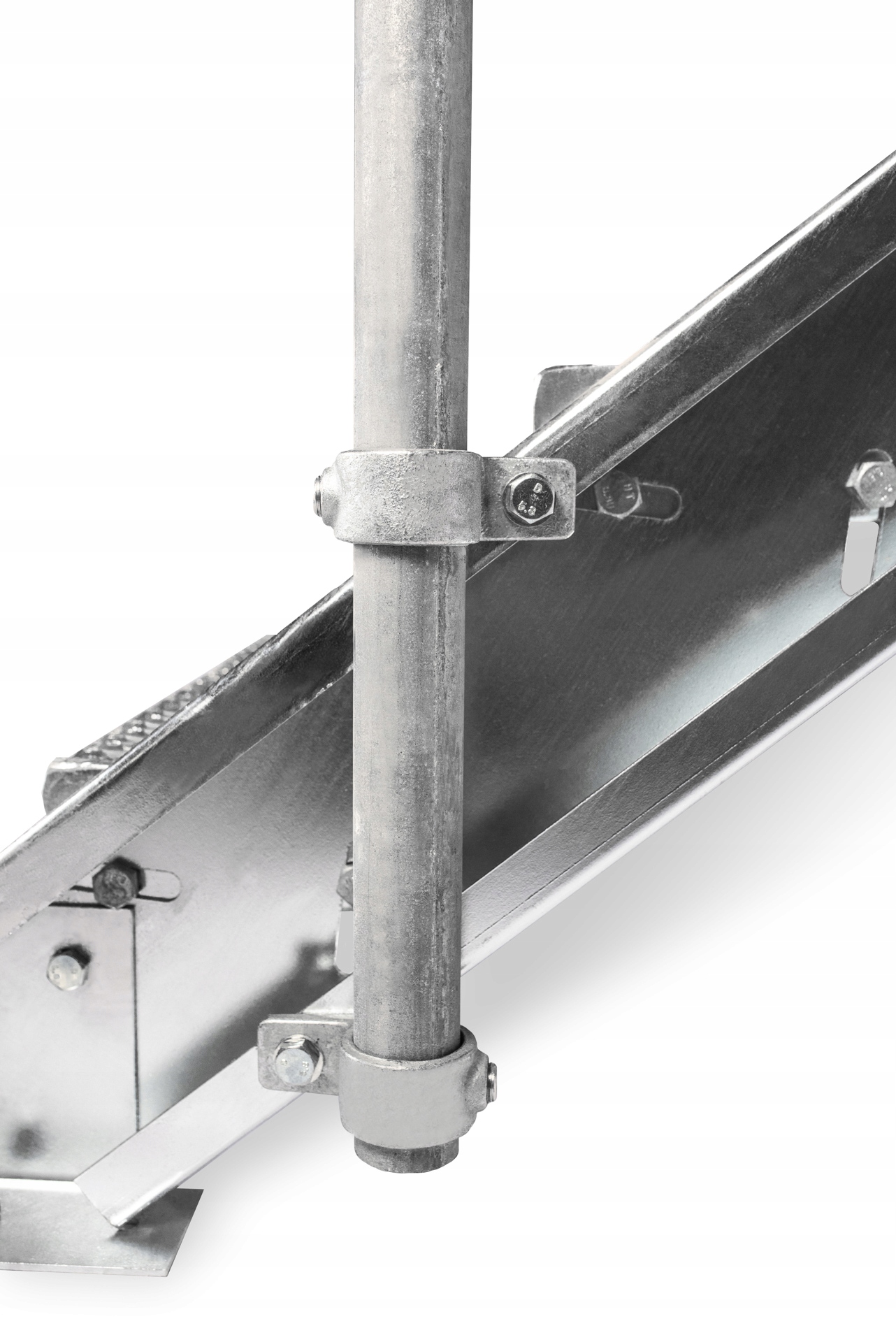

Цей варіант сходів має двостороннє огородження, яке складається з товстостінної оцинкованої труби діаметром 42,4 мм і оцинкованих чавунних кріпильних кронштейнів.

Конструкція огородження стійка і міцна - всі елементи оцинковані методом гарячого цинкування.

Склад. елементів перил:

Збірка шлагбауму

Встановлення шлагбауму просте та інтуїтивно зрозуміле.

Короткі інструкції зі складання:

Повна інструкція зі складання буде додана до виробу.

Інструкції доступні для завантаження в кінці. опису продукту.

Інші варіанти сходів SelfStep

У нашій пропозиції є інші варіанти сходів:

✔ з одностороннім поруччям, без центральної труби;

✔ з одностороннім поруччям, з центральною трубою;

✔ з двостороннім поруччям, без центральної труби ;

✔ з двосторонні перила, з центральною трубою ;

✔ з майданчиком на опорних кутниках ;

✔ з майданчиком на опорних стовпах ;

Призначення

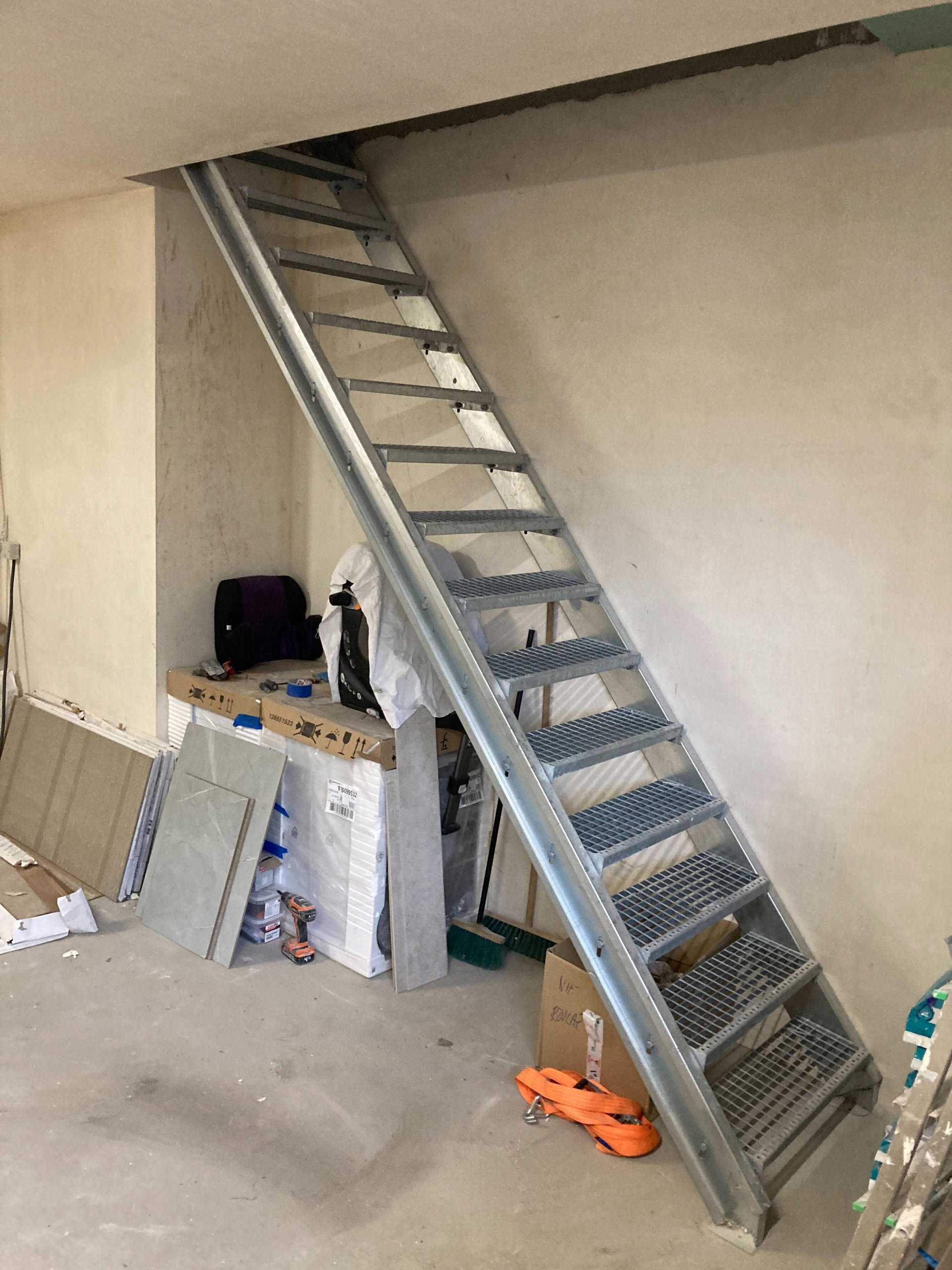

Конструкція SelfStep є універсальною і може використовуватися в житлових, господарських і промислових будівлях.

Приклади використання:

• зовнішні сходи в господарських будівлях;

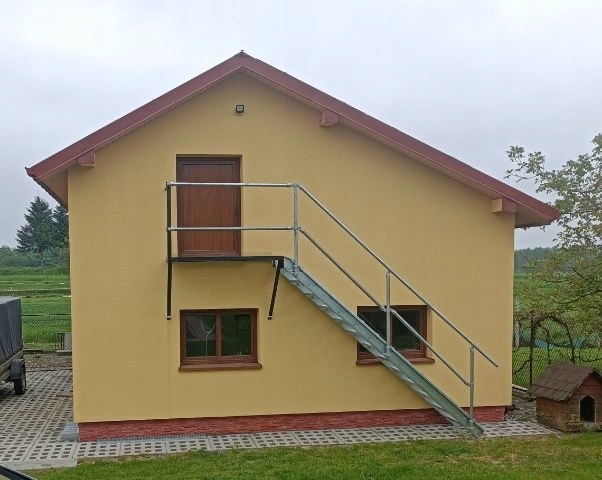

• зовнішні сходи в житлових будинках;
• вихід на антресолі/балкони/тераси;
• вхід до робочих платформа;
• спуск до каналізаційної ремонтної майстерні ;
• спуск до землянки ;
• спуск до підвалу ;
• частина циркуляційного шляху у виробничому цеху.
