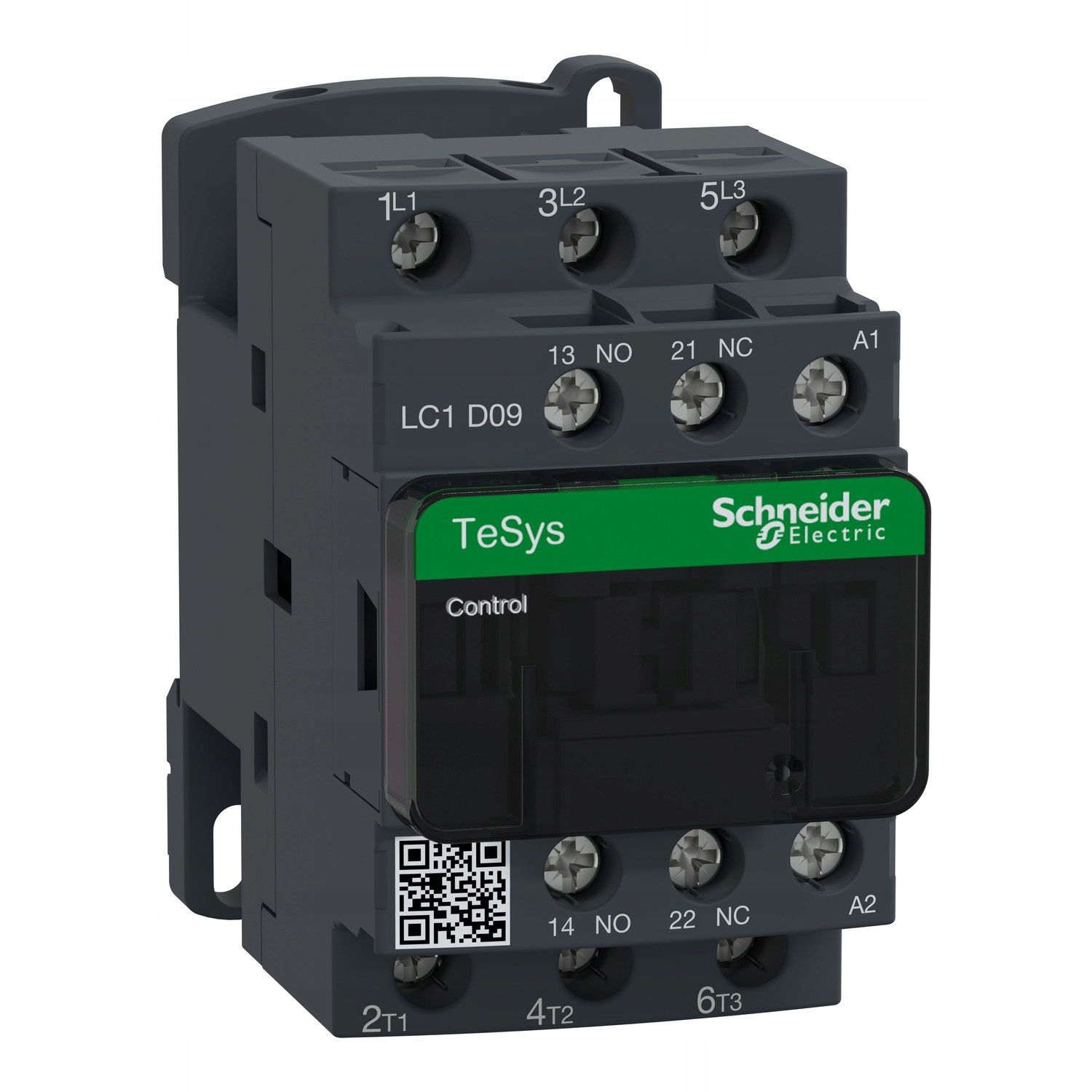

Контактор Schneider Electric Power TeSys Deca AC3 9A 3P 1NO 1NC Котушка 230VAC Box Terminals LC1D09P7

LC1D09P7 — це компактний 3-полюсний контактор TeSys Deca від Schneider Electric для двигунів.

Номінальний струм 9 A AC-3 4 кВт при 400 В, включає котушку змінного струму 230 В 50/60 Гц і допоміжні контакти 1 НО + 1 НЗ.

Може використовуватися для безпечних застосувань.

• Номінальний струм перемикання AC-3 до 440 В: 9 A
• Напруга керування котушкою: 230 В змінного струму
• Кількість полюсів: 3
• Категорія використання згідно з IEC 60947-4-1: AC-3

Основні параметри

• Номінальний струм відключення: 250 A при 440 В для ланцюга живлення відповідно до IEC 60947
• Номінальний робочий струм [Ie]: 9 A 60 °C) при <= 440 В змінного струму (AC) AC-3 для ланцюга живлення
• Номінальний робочий струм [Ie]: 25 A 60 °C) при <= 440 В змінного струму (AC) AC-1 для ланцюга живлення
• Номінальний робочий струм [Ie]: 9 A 60 °C) при <= 440 В змінного струму (AC) AC-3e для ланцюга живлення
• Номінальна витримувана імпульсна напруга [Uimp] : 6 кВ згідно з IEC 60947
• Номінальна напруга ізоляції [Ui]: Схема живлення: 690 В відповідно до IEC 60947-4-1
• Застосування: керування двигуном, резистивне навантаження
• Діапазон потужності двигуна AC-3: 1,1-2 кВт при 200-240 В 3 фази
• Діапазон потужності двигуна AC-3: 2,2-3 кВт при 380-440 В 3 фази
• Діапазон потужності двигуна AC-3: 4-6 кВт у 380-440 В 3 фази
• Висота: 77 мм
• Тип системи запуску двигуна: прямо підключений контактор
• Тип продукту або компонента: контактор
• Механічна довговічність: 15 Мциклів
• Електричний ресурс: 0,6 Мциклів 25 A AC-1 при Ue <= 440 В
• Електричний ресурс: 2 Mcycli 9 A AC-3 при Ue <= 440 В
• Технологія котушки: без вбудованого модуля розрядника
• Ширина: 45 мм
• Ступінь забруднення: 3
• Рівень захисту IP: передня панель IP20 відповідно до IEC 60529
• Тип допоміжних контактів: механічно підключений тип 1 NO + 1 NC відповідно до IEC 60947-5-1
• З'єднання - клеми: Схема живлення: гвинтові клеми 1 кабель(и) 1-4 мм² гнучкий без наконечника
• З'єднання - клеми: Силове коло: гвинтові клеми 1 кабель(и) 1-4 мм² гнучке з кабельним наконечником
• З'єднання - клеми: Силове коло: гвинтові затискачі 1 кабель(и) 1-4 мм² суцільне без кабельного наконечника
• З'єднання - затискачі: Керуюче коло: гвинтові затискачі 1 кабель(и) 1-4 мм² гнучкий без кабельного наконечника
• З'єднання - затискачі: Керуюче коло: гвинтові затискачі 1 кабель(и) 1-4 мм² гнучкий з кабельним наконечником
• З'єднання - клеми: Схема керування: гвинтові клеми 1 кабель(и) 1-4 мм² фіксується без кабельного наконечника
• Контроль на основі: рейка, пластина
• Опис полюса: 3P
• Вогнестійкість: V1 відповідно до UL 94
• Назва продукту: TeSys Deca
• Напруга котушки контактора: 230 В змінного струму СТАНДАРТ
• Момент затягування: Силове коло: 1,7 Нм - у гвинтових клемах
• Момент затягування: Схема керування: 1,7 Нм - у гвинтових клемах
• Потужність двигуна в кВт: 2,2 кВт при 220...230 В змінного струму (AC) 50/60 Гц (AC-3)
• Потужність двигуна в кВт: 4 кВт при 380...400 В змінного струму (AC) 50/60 Гц (AC-3)
• Потужність двигуна в кВт: 4 кВт при 415...440 В змінного струму (AC) 50/60 Гц (AC-3)
• Потужність двигуна в кВт: 5,5 кВт при 500 В змінного струму (AC) 50/60 Гц (AC-3)
• Максимальна робоча швидкість: 3600 циклів/год при <60 °C
• Вага виробу: 0,32 кг
• Конфігурація допоміжних контактів: 1 НО + 1 НЗ
• Комбінація контактів: 3 НІ
• Категорія перенапруги: III
• Глибина: 86 мм

Додаткові параметри

• Вбудовані допоміжні контакти 1НО + 1НЗ дозволяють використовувати контактори в системах безпеки завдяки сертифікованим НЗ дзеркальним контактам.
• Максимальна частота перемикання за температури навколишнього середовища нижче 60 градусів за Цельсієм становить 3600.
• Доступні блоки допоміжних контактів підходять для контакторів від 9А до 115A.

Навколишнє середовище

• Стандарти: CSA C22.2 № 14
• Стандарти: EN 60947-4-1
• Стандарти: EN 60947-5-1
• Стандарти: IEC 60947-4-1
• Стандарти: IEC 60947-5-1.
• Стандарти: UL 508. CSA. -60-80 °C
• Кліматична стійкість: відповідно до IACS E10
• Кліматична стійкість: відповідно до IEC 60947-1 Додаток Q категорії D
• Вогнестійкість: 850 °C відповідно до IEC 60695-2-1

Переваги

• Сучасний дизайн
• Простий вибір
• Надійність
• Універсальність
• Гнучке підключення
