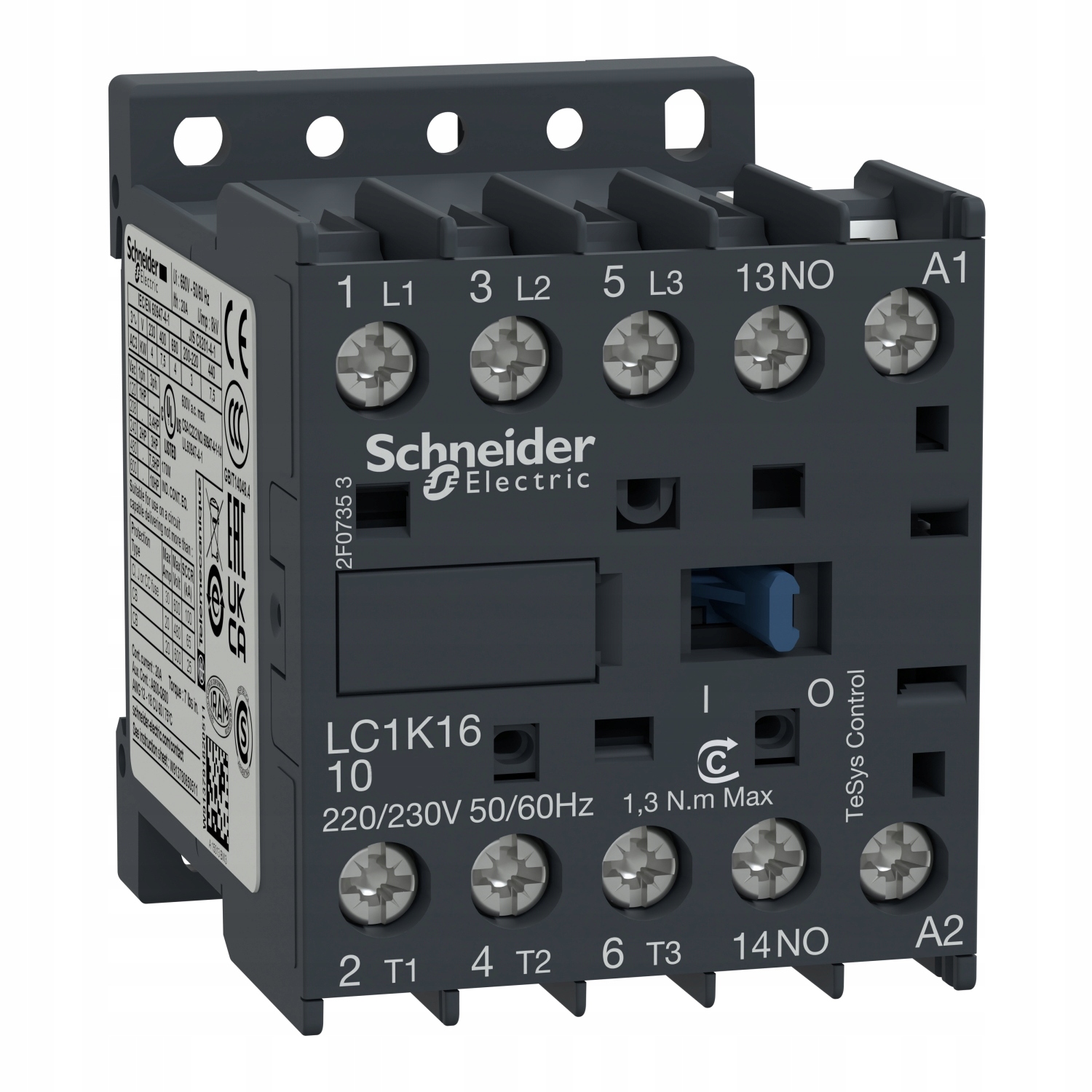

Schneider Electric, силовий контактор TeSys K AC3 16A 3P 1NO котушка 230VAC клеми коробки, LC1K1610P7

Основні параметри:

• Асортимент продукції: TeSys
• Тип продукту або компонента: контактор
• Назва продукту: TeSys K
• Скоротка назва пристрою: LC1K
• Застосування пристрою: керування< /li>
• Застосування: керування двигуном

Додаткові параметри:

• Категорія використання: AC-3, AC-1, AC-3e
• Опис полюса: 3P
• li>
• Склад контактів полюса живлення: 3 НО
• [Ue] номінальна робоча напруга: Ланцюг живлення: 690 В змінного струму (AC) 50/60 Гц, Ланцюг сигналізації: 690 V змінного струму (AC) 50/60 Гц
• Номінальний робочий струм [Ie]: 16 A при <= 440 V AC-3 для ланцюга живлення, 20 A при <= 690 V AC-1 для Ланцюг живлення, 16 A при <= 440 В змінного струму-3e для ланцюга живлення
• Тип керуючої напруги: змінний струм при 50/60 Гц
• Керуюча напруга [Uc]: 230 В змінного струму струм (AC) 50/60 Гц
• Потужність двигуна в кВт: 4 кВт при 480 В змінного струму (AC) 50/60 Гц, 4 кВт при 500...600 В змінного струму (AC) 50 /60 Гц, 4 кВт при 660...690 В змінного струму (AC) 50/60 Гц, 5,5 кВт при 440 В змінного струму (AC) 50/60 Гц, 4 кВт при 220...230 В змінного струму ( AC) 50/60 Гц, 7,5 кВт при 380...415 В змінного струму (AC) 50/60 Гц
• Конфігурація допоміжних контактів: 1 НО
• Номінальна імпульсна напруга Uimp]: 8 кВ
• Категорія перенапруги: III
• Номінальний термічний струм із конвективним повітряним охолодженням [Ith]: 20 A при <50 °C для ланцюга живлення, 10 A при < 50 °C для ланцюга сигналізації
• Irms номінальний струм перемикання: 110 A змінного струму (AC) для ланцюга сигналізації згідно з IEC 60947, 160 A змінного струму (AC) для ланцюга живлення згідно з NF C 63- 110, 160 A струм змінного струму (AC) для силового кола згідно з IEC 60947
• Номінальний струм відключення: 110 A при 440 В згідно з IEC 60947, 80 A при 500 В згідно з IEC 60947, 70 A при 660...690 В відповідно до IEC 60947
• [Icw] номінальний короткочасний струм: 115 A при <50 °C - 1 с для Силове коло, 105 A при <50 °C - 5 с для ланцюга живлення, 100 A при <50 °C - 10 с для ланцюга живлення, 75 A при <50 °C - 30 с для ланцюга живлення, 55 A при <50 °C - 1 хв. для ланцюга живлення, 50 A при <50 °C - 3 хв. для ланцюга живлення, 25 A при <50 °C - >= 15 хв. для ланцюга живлення, 80 A - 1 с для ланцюга сигналізації, 90 A - 500 мс для ланцюга сигналізації, 110 A - 100 мс для ланцюга сигналізації
• Параметри резервного запобіжника: 25 A gG при <= 440 В для ланцюга живлення, 25 A aM для ланцюга живлення, 10 A gG для ланцюга сигналізації згідно з IEC 60947, 10 A gG для ланцюга сигналізації згідно з VDE 0660
• Середній опір: 3 мОм - Ith 20 A 50 Гц для ланцюга живлення
• Номінальна напруга ізоляції [Ui]: ланцюг живлення: 600 В згідно з UL 508, ланцюг живлення: 690 В згідно з IEC 60947-4-1, ланцюг сигналізації: 690 В згідно з IEC 60947-4-1, Ланцюг сигналізації: 690 В згідно з IEC 60947-5-1, Ланцюг сигналізації: 600 В згідно з UL 508, Ланцюг живлення: 600 В згідно з CSA C22.2 № 14, Ланцюг сигналізації: 600 В відповідно до CSA C22.2 № 14
• Опір ізоляції: > 10 МОм для ланцюга сигналізації
• Споживання електроенергії у ВА: 30 ВА 20 °C)
• Споживання електроенергії при підтримці у ВА: 4,5 ВА 20 °C)
• Тепловиділення: 1,3 Вт
• Діапазон керуючої напруги: Робоча: 0,8...1,15 Uc 50 °C) , Зникнення, відключення: 0,2...0,75 Uc 50 °C)
• З'єднання - клеми: гвинтові клеми 1 кабель(и) 1,5...4 мм² фіксований, гвинтові клеми 1 кабель ( кабелі) 0,75...4 мм² гнучкий без кабельного наконечника, Гвинтові клеми 1 кабель(и) 0,34...2,5 мм² гнучкий з кабельним наконечником, Гвинтові клеми 2 кабель(и) 1,5...4 мм²фіксований, Гвинтові клеми 2 кабель(и) 0,75. ..4 мм² гнучкий без кабельного наконечника, гвинтові клеми 2 кабель(и) 0,34...1,5 мм² гнучкий з кабельним наконечником
• Максимальна робоча швидкість: 3600 циклів/год
• Тип допоміжні контакти: тип

Програма лояльності ELEKTROKLUB - найкраща партнерська програма для бізнес-клієнтів в галузі електротехніки.

• Покупці які попередньо реєструються на сайті програми , купуючи бонусні продукти в дистриб’юторів Electroclub, вони отримують бали, які можна обміняти на призи або кошти на передплачену картку VISA.
• Програма працює автоматично і не потребує надсилання сканів рахунків-фактур, кодів з упаковок тощо.
• Список бонусних продуктів доступний на сайті програми Електроклуб.

ЦЕЙ ПРОДУКТ БЕРЕ УЧАСТЬ У ПРОГРАМІ ЛОЯЛЬНОСТІ ЕЛЕКТРОКЛУБ

Мініатюрні силові контактори TeSys K

Силові контактори TeSys K відрізняються мініатюрними розмірами, що дозволяє економити місце в корпусі. Незважаючи на невеликі розміри, вони мають параметри, близькі до топових пропозицій, доступних на ринку. Контактори випускаються на номінальний струм від 6 до 16 А (AC-3), а системи, оснащені вбудованими 1NC контактами, можуть використовуватися в системах безпеки. Сімейство силових контакторів TeSys K також включає серію S207, яка відповідає відповідним залізничним стандартам.

Функції контактора TeSys K:

• Номінальний струм 6, 9, 12 A, категорія AC-3
• Доступний широкий вибір керуючих котушок змінного та постійного струму (також з низьким енергоспоживанням для транзисторних виходів контролерів ПЛК)
• Можливість роботи в категоріях AC-1 (резистивний), AC-3 (двигун) і AC-4 (двонаправлена ​​робота)
• Різні варіанти підключення: гвинтові, пружинні, контакти для друкованих схем та багато інших
• Усі контактори одного розміру 45x58x57 [мм]
• Вбудований один допоміжний контакт 1NO або 1NC
• li>

Переваги використання контакторів TeSys K:

• Одна з найменших серій контакторів, доступних на ринку, додатково характеризується відмінними технічними параметрами.
• Малі розміри дозволяють використовувати в будь-якій програмі. Також доступна безшумна версія LC7K.

Застосування:

• мініатюрні контактори TeSys K дозволяють використовувати в промисловості та будівництві
• Прості системи керування
• У областях, де шум є важливим фактором (безшумна версія LC7K)
• Доступна версія котушки постійного струму з низьким енергоспоживанням для прямого керування з транзисторних виходів контролерів ПЛК
• Пропозиція включає спеціальні версії, наприклад, для застосування на залізниці S207, відповідно до стандарту EN 45545
