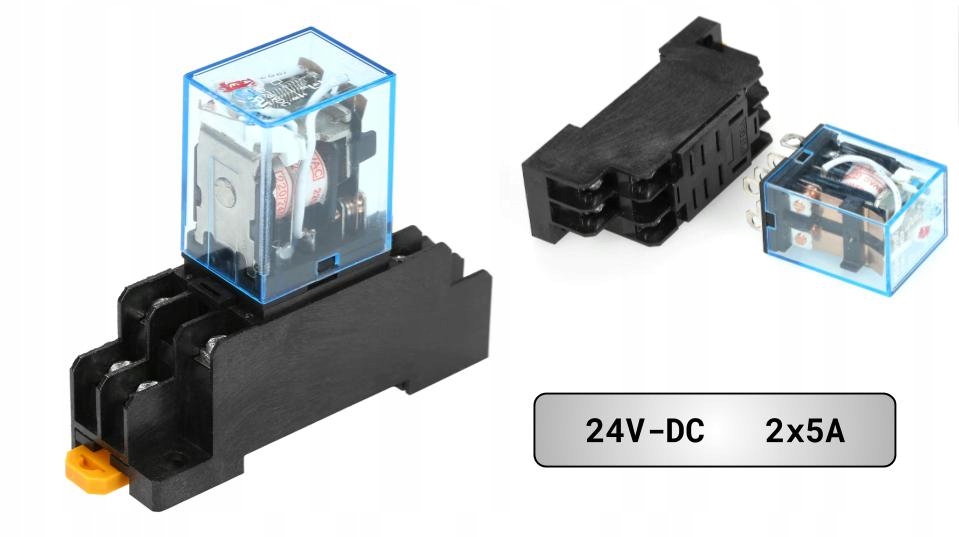

Контактор реле 24V DC з гніздом 2x5A 1x10A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Оплачивая «Контактор реле 24V DC з гніздом 2x5A 1x10A», вы можете быть уверены, что данное изделие из каталога «Контакторы и реле» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Ласкаво просимо
На цьому аукціоні ми маємо запропонувати реле
, оснащені двома каналами (контактами) з "без" виходу (зазвичай
відкритим) та "NC" (зазвичай закрито). У наборі з

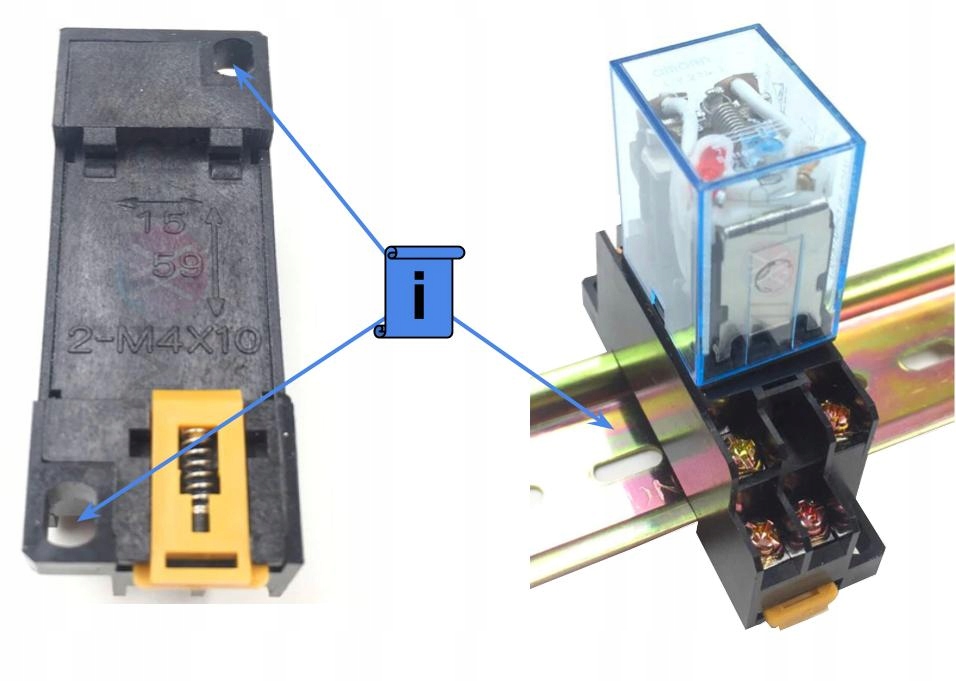

Ви отримуєте підставку, завдяки якому ви можете легко підключити реле до електричної установки та
Ми встановимо його певним і естетичним способом для гвинтів або рейок
"DIN". Кожен з каналів розроблений таким чином, щоб струм 5a міг протікати через. Можна поєднати контакти
мости, щоб реле працює як один канал
, який може текти 10a. Контактор має вбудований діод
завдяки тому, що ми дізнаємось, коли котушка отримає живлення.
Технічні параметри
- корпус: пластик
- Тип кріплення: гвинт або рейка Th35
- Клас захисту: ip20
- Напруга живлення CIP: 24V DC 2 Each channel has the contact "No" and "NC"
- Working current to one channel (contact): 5a 1150W
- work current on two compact channels: 10a 2300W
- Working voltage from 1V to 250V
- contact of the contactor coil: 41ma

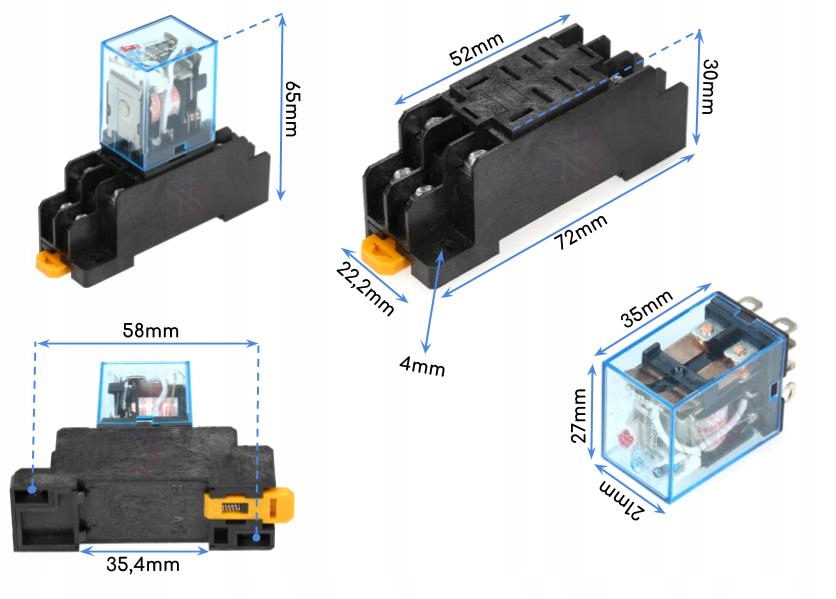

Dimensions of the set
- Total set length: 72mm
- Total height of the set: 65mm Total set: 22.2mm
Dimensions of the relay
- Height: 35mm
- width: 21mm
- length: 27mm stands
- Height: 30mm
- width: 22.2mm
- length: 72mm
Двостороннє реле - має два контакти NO та NC. Кожен контакт розроблений таким чином, щоб він міг витримати струм до 5a. Після подолання контактів ми отримаємо один канал, який буде стояти 10А.
1. mostk на виході контактів живлення (3 та 4) " no "
"
3.
(7 і 8) : тут ми підключаємо джерело живлення до котушки контактора. Контактор має котушку 24 В постійного струму. NEST 8 - це плюс гніздо 7 мінус.
(5 і 6) : Тут ми підключаємо джерело живлення, яким контролюватиме контактор. Це може бути будь -яка напруга від 0 В до 250 В змінного струму. Ця напруга буде живитися від приймача, яким контролюватиме контактор.
(3 і 4) : контакти " ні " зазвичай відкриті. Тут напруга, яку ми надали контактам (5 і 6) після напруги 24 В постійного струму на котушці контактора (7 та 8).
(1 і 2) : контакти " nc " зазвичай закриті. Це працює навпаки контактів ("Ні" 3 і 4). Тобто, коли на котушці (7 і 8) у нас немає напруги, контакти будуть надані контактам (5 і 6). Однак якщо ми дамо напругу котушки (7 і 8), то в інтерфейсі (1 і 2) ми не матимемо контакту з контактами (5 і 6).
