КОНТАКТОР РЕЛЕ 24V DC З РОЗЕТКОЮ 2X5A 1X10A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 296
Заказывая «КОНТАКТОРНОЕ РЕЛЕ 24В DC С РОЗЕТКОЙ 2X5A 1X10A» данный товар из каталога «Реле» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Ласкаво просимо
На цьому аукціоні ми пропонуємо реле
з двома каналами (контактами) з виходом "NO" (нормально
розімкнутий) і "NC" (нормально замкнутий). У комплекті з контактором є основа, яка дозволяє легко підключити реле до електроустановки та надійно та естетично закріпити його на гвинтах або DIN-рейці. Кожен канал сконструйований так, що через нього може протікати струм 5А. Можливе з’єднання контактів
перемичками, щоб реле працювало як одноканальне реле
з струмом 10А. Контактор має вбудований діод,
який дозволяє нам знати, коли котушка отримує живлення.
Технічні параметри
Корпус: пластик
Тип кріплення: гвинти або рейку TH35
Клас захисту: IP20
Напруга живлення котушки: 24 В постійного струму
Кількість каналів: 2 кожен канал має a Контакти "NO" та "NC"
Струм спрацьовування на канал (контакт): 5A 1150W
Струм спрацьовування на два замкнуті канали: 10A 2300W
Напруга робочих контактів: від 1V до 250V
Струм котушки контактора: 41mA
Розміри набір
Загальна довжина набору: 72 мм
Загальна висота набору: 65 мм
Загальна ширина набору: 22,2 мм
Розміри реле
Висота: 35 мм
Ширина: 21 мм
Довжина: 27 мм
Розміри основи
Висота: 30 мм
Ширина: 22,2 мм
Довжина: 72 мм

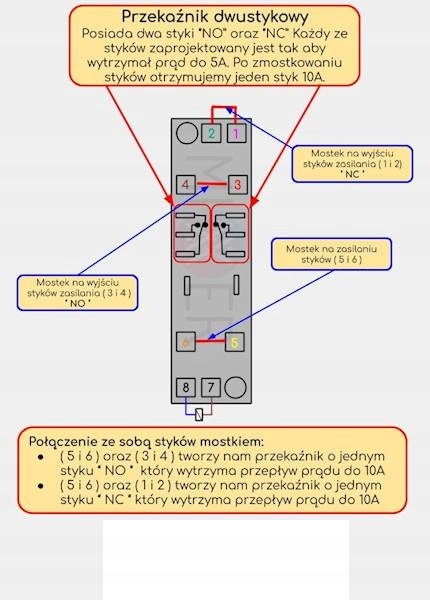

Двоконтактне реле - має два НО та НЗ контакти. Кожен контакт розрахований на силу струму до 5А. Після перемикання контактів ми отримаємо один канал, який витримає 10А.
1. Перемичка на виході силових контактів (3 і 4) «НО»
2. Перемичка на виході силових контактів (1 і 2) "NC"
3. Перемичка на живлення для контактів (5 і 6) «Живлення для каналів»
(7 і 8): Тут підключаємо живлення до котушки контактора. Контактор має котушку 24 В постійного струму. Гніздо 8 – це плюс, а роз’єм 7 – мінус.
( 5 і 6): тут ми підключаємо джерело живлення, яким керуватиме контактор. Це може бути будь-яка напруга від 0 В до 250 В змінного струму. Ця напруга живитиме приймач, який керуватиме контактором.
(3 і 4): контакти "NO" нормально розімкнуті. Тут ви побачите напругу, яку ми подали на контакти (5 і 6) після подачі 24 В постійного струму на котушку контактора (7 і 8).
(1 і 2): нормально замкнуті контакти "NC". Він працює в протилежну сторону від контактів («НО» 3 і 4). Це означає, що коли на котушку (7 і 8) не подається напруга, напруга, яка була прикладена до контактів (5 і 6), буде на контактах. Однак, якщо ми подаємо напругу на котушку (7 і 8), на контакті (1 і 2) не буде напруги від контактів (5 і 6).
Контактор має діод, який показує, коли на котушку контактора подається напруга.

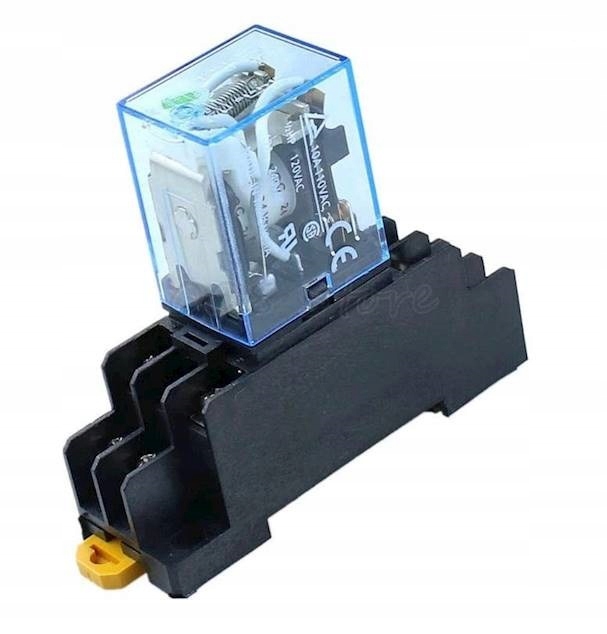

Контактор можна встановити на гвинти або
DIN-рейку.
Основа має
механізм самоблокування для монтажу на DIN-рейку.
