Гібридний контролер заряджання батареї 12 В/24 В вітро-сонячна потужність 1400 Вт для вітрових турбін максимум 800 Вт і фотоелектричних панелей до 600 Вт

Дуже проста у використанні та надзвичайно ефективна система зарядки батареї від вітрової турбіни та/або сонячних панелей.

Опис роботи

Зарядний струм вітрової турбіни та зарядний струм сонячної панелі незалежні/відрізняються один від одного, що може призвести до того, що контролер вітрової турбіни або сонячний контролер повинен буде використовувати незалежне керування (наприклад, тому що сам контролер турбіни вітрової турбіни не може використовувати функцію керування інтенсивністю світла).

Тут використовується технологія підтримки MPPT для заряджання вітрової турбіни, завдяки чому електрична енергія вітрової турбіни все ще може перетворюватися на зарядний струм за низького рівня швидкість вітру. Це часто називають підвищенням напруги, хоча воно працює дещо по-іншому.

У разі високої швидкості вітру або коли потужність вітрової турбіни перевищує радіус дії батареї та струму, що приймається підключеними приймачами, контролер негайно активує функцію зниження навантаження на підключеному гальмівному резисторі, щоб захистити систему.

Заряджання від сонячних батарей реалізується за допомогою технології послідовної ШІМ, що робить споживання енергії контролером невеликим, а систему більш стабільною.

p>

Можна встановити режим перемикання приймача, режим керування сутінками, функцію контролю часу тощо. Користувач може налаштувати відповідно до вимог для власної комбінації.

Інтерфейс контролера має РК-дисплей екран і режим роботи з чотирма кнопками, користувач може використовувати просте і легке у використанні, зрозуміле і зрозуміле, зручне і швидке меню.

Контролер має відмінну функцію захисту, включаючи: перевантаження, автоматичне гальмування від перенапруги, зворотне підключення акумулятора, захист панелі від зворотного струму тощо

Технічні параметри

Модель 1400 Вт

Номінальна напруга Напруга в системі автоматичної ідентифікації 12В / 24В

Вхідна потужність 600Вт

Потужність вітрової турбіни 800 Вт

Струм заряджання 58,3 A / 116,6 A

Напруга заряджання 14,4 В +/- 1% (12 В) 28,8 В +/- 1% (24 В)

Напруга поглинання 13,8 В +/- 1% (12 В) 27,6 В +/- 1% (24 В)

Напруга відновлення 13,2 В +/- 1% (12 В) ) 26,4 В +/ - 1% (24 В)

Температурна компенсація -24 мВ / C -48 мВ / градус C

Напруга розряду (DC) 10,8 В +/- 1 % (12 В) 21,8 В +/ - 1% (24 В)

Зворотня напруга (постійний струм) 12,3 В +/- 1% (12 В) 24,6 В +/- 1% (24 В)

Сплеск (постійний струм) 16 В +/- 1% (12 В) 32 В +/- 1% (24 В)

Зворот (постійний струм) 15 В +/- 1% (12 В) 30 В +/- 1% (24 В)

Струм холостого ходу 0,1 A

Зниження напруги (постійного струму) 0,5 В

Режим керування Turbine MPPT, функція заряджання вітер, функція деінсталяції ШІМ, обмеження перевантаження ШІМ

Підвищення напруги турбіни в незалежній ланцюзі наддуву (опціонально працює лише при низькій напрузі турбіни)

РК-екран

Відображає такі параметри, як напруга, зарядний струм, стан акумулятора

Захист:

Захист сонячних батарей від перенапруги, захист від перезаряду, захист від відкритої батареї, захист від зміни полярності батареї, автоматичний захист від перевищення швидкості та перенапруги від турбіни, захист від перевантаження.

Тепло метод еманації: радіатор корпусу

Робоча температура -25 ~ + 55

Робоча висота до 5500 м (понад 2000 м потребує зниження потужності)

Вологість навколишнього середовища 0 ~ 90%, без конденсації

Вага нетто: 1,20 кг

Вага брутто: 2,7 кг

Вміст упаковки (контролер + резистор скидання)

Розмір (Д * Ш * В) 162 x 140 x 64 (мм)

Розмір упаковки: 26 x 22 x 20 см

У вітро-сонячній системі потужність сонячних панелей по відношенню до потужності вітряної турбіни є дуже стабільним джерелом живлення, тому гібридний вітро-сонячний контролер в основному розроблено для вітряної турбіни з технологією заряджання MPPT і функція безступінчатого навантаження, особливо тому, що сонячні панелі використовують просту та ефективну технологію заряджання ШІМ.

Підсилювач MPPT (підвищення напруги при слабкому вітрі) використовується особливо, коли енергії вітру недостатньо для підтримки генератора в стані увімкнення заряджання акумулятора (занадто низькі оберти/занадто низька напруга) . Загальний принцип роботи такий: вітряна турбіна при певній швидкості вітру досягає своєї номінальної швидкості, результуюча напруга та потужність можуть не досягати номінальної потужності. Аналізуючи параметри вітрової турбіни в режимі реального часу, ми використовуємо схему підвищення напруги, щоб регулювати струм до напруги акумулятора відповідно до системних вимог. Використовуючи програмний алгоритм MPPT, ми вилучаємо якомога більше енергії з вітряної турбіни.

Функція плавного навантаження в основному спрямована, коли є надлишок енергії. Енергія, яку виробляє вітряна турбіна, розряджатиметься через резистор навантаження, під’єднаний до клем резистора контролера.

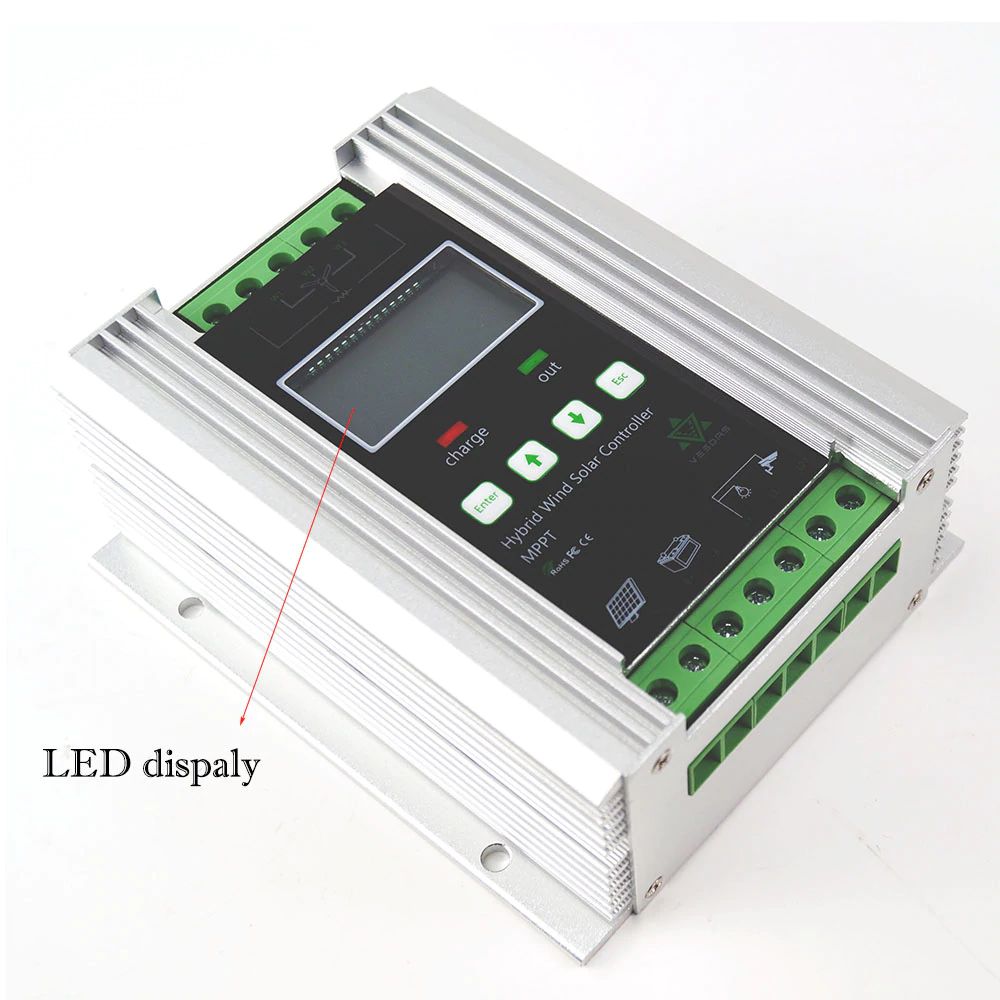

Нижче наведено світлодіодний дисплей, який показує стан контролера.

Налаштування кнопки контролера зліва

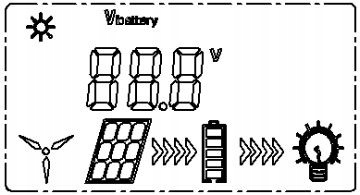

Нижче наведено вигляд РК-екрана (інтерфейс за замовчуванням)

Параметри для перегляду

Користувач може натиснути клавішу зі стрілкою вниз, щоб відобразити зарядний струм вітрової турбіни "IFan, зарядний струм сонячної панелі "Ipv", натисніть клавішу зі стрілкою вгору, щоб повернутися до основного інтерфейсу.

Наведені вище три сторінки називаються сторінками перегляду. Коли кнопки контролера не вмикаються протягом однієї хвилини, підсвічування РК-дисплея автоматично вимикається. Коли ви натискаєте будь-яку клавішу, підсвічування знову вмикається та залишатиметься протягом однієї хвилини.

Налаштування параметрів:

Натисніть клавішу Enter, контролер увійде до інтерфейсу набору параметрів, як показано нижче,

Вибравши відповідний параметр, ви можете встановити значення напруги заряджання, натискаючи клавішу зі стрілкою, щоразу, коли відбувається збільшення або зменшення на 1 В. Після завершення конфігурації натисніть клавішу ESC, щоб вийти.

Щоб повернутися або переглянути першу сторінку, ви також можете продовжувати натискати клавішу Enter, щоб перейти до наступного проекту, метод роботи, як описано вище.

Робочі параметри

Безпека та безпека:

Контролер має функцію захисту від стрибків сонячної енергії, зворотного підключення батареї, розриву ланцюга батареї, захисту від блискавки, швидкості вітру та захисту від перенапруги.

Примітка: захист від блискавки відноситься до останнього рівня захисту, слід використовувати обладнання, необхідне для зон, уразливих блискавкою, спеціальну багатоступеневу систему блискавкозахисту, пристрій блискавкозахисту тощо.

ЗАСТОСУВАННЯ

Гібридні контролери можуть працювати в системі лише з вентилятором, лише з панелями чи разом, але вони завжди мають бути підключені до акумуляторів. Контролюючи заряд акумулятора, вони забезпечують оптимальні умови роботи. Вони зазвичай використовуються в системах електроживлення автономного освітлення та інших приймачів з батарейним живленням. Вони є важливим елементом будь-якої гібридної системи постачання відновлюваної енергії.
