Контролер 2 пульта Дистанційний перемикач 230 В
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 111
Заказывая «Контролер 2 пульта Дистанційний перемикач 230 В» данное изделие из «Аппарат управления» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Інструкція до універсального одноканального радіоконтролера MT-STER - C110 230V
Інформація про товар.
Універсал одноканальний радіоконтролер з вбудованим реле управління. Його можна використовувати для керування багатьма різними сферами.
Здебільшого використовується для керування, наприклад, електричними дверима, вікнами, промисловими ліфтами, воротами, рольставнями та іншими пристроями з електричним керуванням, де потрібен цей тип контролера.
Технічні дані контролера MT-STER-C110
1) Чутливість: -105 дБм;
2) Робоча частота: 433 МГц ；
3) Напруга: 230 В змінного струму.
4) Максимальний струм. контакти реле: 30A/230V
5) Робоча температура: -40 ℃ - + 80 ℃
6) Розмір: 70* 50 * 18 мм
Види роботи контролера MT-STER-C110
Тип роботи контролера встановлюється перемичкою. Корпус контролера необхідно зняти.
УВАГА! Налаштування виконуються при відключеному живленні пристрою.
A). МОНОСТАБІЛЬНИЙ: ЗАВОДСЬКЕ НАЛАШТУВАННЯ. Вільне положення 1,2,3, не потрібно підключати перемичку.
Керування: натисніть кнопку A пульта дистанційного керування, реле контролера увімкнеться. Контакти COM і NO замкнуті. Поки ми тримаємо кнопку А пульта дистанційного керування, реле включено. Відпустіть кнопку A дистанційного керування, реле контролера вимкнеться. Відкриті контакти: COM і NO.
B). БІСТАБІЛЬНИЙ (A/B): Перемичка, встановлена на контактах 2 і 3
Керування: Натисніть кнопку A пульта дистанційного керування, реле контролера увімкнеться. Закриті контакти: COM і NO. Натисніть кнопку B пульта дистанційного керування, реле контролера вимкнеться. Відкриті контакти: COM і NO.
C). БІСТАБІЛЬНИЙ (A/A): перемичка на контактах 1, 2.
Керування: натисніть кнопку A пульта дистанційного керування, реле контролера увімкнеться. Закриті контакти: COM і NO. Натисніть кнопку A пульта дистанційного керування ще раз, реле контролера вимкнеться. Відкриті контакти: COM і NO. Кнопка B на пульті дистанційного керування неактивна.

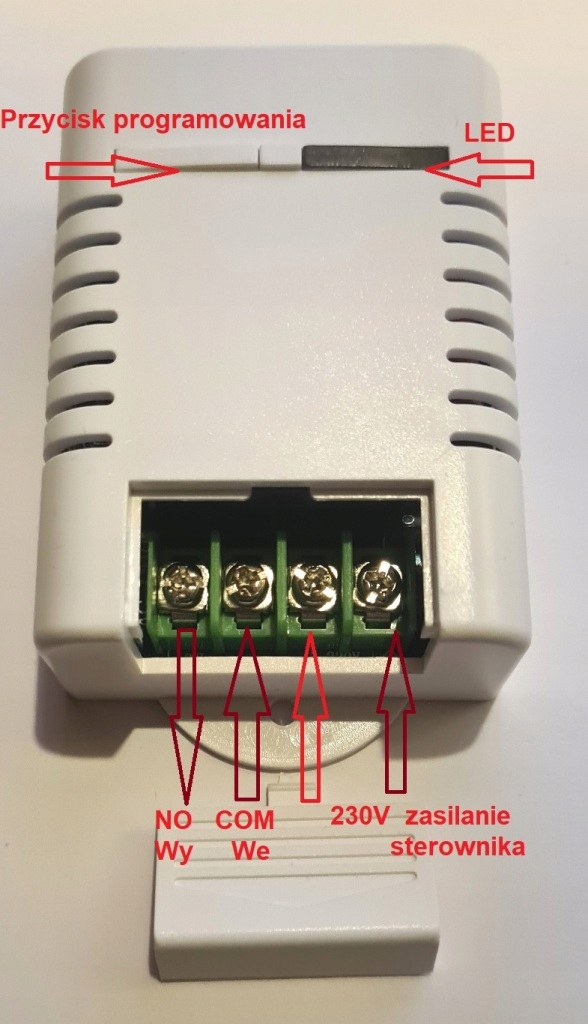

ПРОГРАМУВАННЯ ТА СТИРАННЯ ПУЛЬТІВ ДИСТАНЦІЙНОГО УПРАВЛІННЯ.
Пульти дистанційного керування можна програмувати, не знімаючи корпус.
Увімкніть живлення, натисніть кнопку «Навчання», світлодіод «Навчання» загориться та вимкнеться, натисніть будь-яку
кнопку на пульті дистанційного керування протягом 6 секунд, «Навчання» Світлодіод спалахне 4 рази, а потім вимкнеться. Це означає, що пульт дистанційного керування запрограмовано правильно.
Примітка: контролер може підтримувати до 16 пультів дистанційного керування. 17 видаляє пульт дистанційного керування № 1
Видалення всіх пультів дистанційного керування з пам’яті
Натисніть кнопку «навчання» та утримуйте її приблизно 8 секунд, «навчання» « Світлодіод засвітиться, вимкнеться і згасне. Це означає, що всі пульти дистанційного керування видалено правильно.
Змінний струм змінного струму - символи: фазний провід L - на цьому дроті є електрична напруга. Використовувані кольори ізоляції: чорний, сірий або коричневий. Нульовий дріт N - синій
Усі монтажні роботи слід виконувати при відключеному джерелі живлення.
Неправильне встановлення може призвести до серйозні тілесні ушкодження особам, які виконують дії та використовують установку.
Виробник не несе відповідальності за матеріальні чи особисті збитки, спричинені недотриманням інструкцій зі встановлення. У таких випадках гарантія на матеріальні недоліки не поширюється.
УВАГА! – Остаточне підключення приладу до електромережі або заміну кабелю ПОВИНЕН виконувати лише кваліфікований та досвідчений електрик відповідно до цього посібника та стандартів безпеки, що діють у країні використання.
