Контролер 2 пульта дистанційного керування перемикач 24V пульт дистанційного керування
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 145
Оплачивая «Контроллер 2 пульта дистанционного управления Переключатель Пульт дистанционного управления 24 В» данный товар из каталога «Аппарат управления», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Інструкція до універсального одноканального радіоконтролера MT-STER – C100 24V
Інформація про товар.
Універсал одноканальний радіоконтролер з вбудованим реле управління. Його можна використовувати для керування в багатьох різних сферах.
Здебільшого використовується для керування, наприклад, електричними дверима, вікнами, промисловими ліфтами, воротами, рольставнями та іншими пристроями з електричним керуванням, де потрібен цей тип контролера.
ВАЖЛИВО:
Не перевищуйте напругу живлення 24 В. Застосування вищої напруги живлення може призвести до пошкодження контролера. Використовуйте джерело живлення або джерело постійної відфільтрованої напруги. Це забезпечує правильну роботу контролера.
Гарантія дійсна лише у випадку встановлення професійним монтажником, що підтверджується датою встановлення та печаткою монтажної компанії .
Технічні дані контролера MT-STER-100
1) Чутливість: -105dBm;
2 ) Робоча частота: 433 МГц ；
3) Напруга: 24 В =
4) Струм спокою: ≤6 мА
5) Робочий струм: ≤40 мА
p>
6) Максимальний струм контакти реле: 10A-240V AC / 10A-24V DC
7) Робоча температура: -40 ℃ - + 80 ℃
8) Розмір: 48,2 * 32,8 * 15 мм
p>
Типи роботи контролера MT-STER-C100

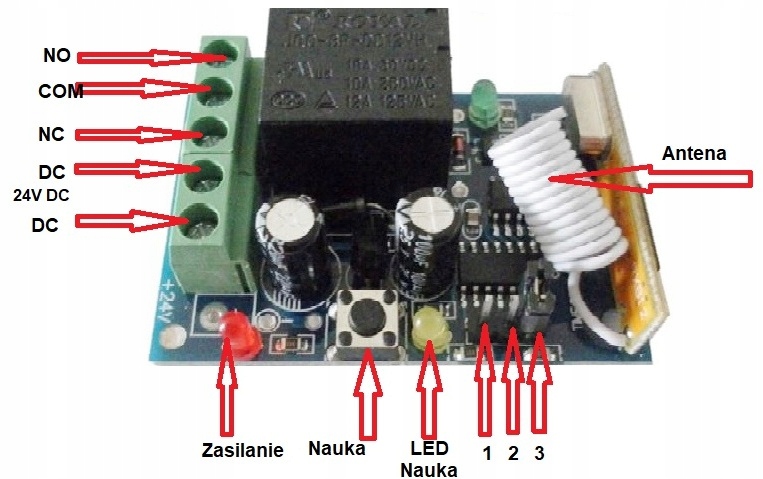

Як показано на зображенні нижче, метод роботи можна змінити за допомогою Z-перемички.
A). МОНОСТАБІЛЬНИЙ: ЗАВОДСЬКЕ НАЛАШТУВАННЯ. Вільне положення 1,2,3, не потрібно підключати перемичку.
Керування: натисніть кнопку A пульта дистанційного керування, реле контролера увімкнеться. Контакти COM і NO замкнуті. Поки ми тримаємо кнопку А пульта дистанційного керування, реле включено. Відпустіть кнопку A дистанційного керування, реле контролера вимкнеться. Відкриті контакти: COM і NO.
B). БІСТАБІЛЬНИЙ (A/B): Перемичка, встановлена на контактах 2 і 3
Керування: Натисніть кнопку A пульта дистанційного керування, реле контролера увімкнеться. Закриті контакти: COM і NO. Натисніть кнопку B пульта дистанційного керування, реле контролера вимкнеться. Відкриті контакти: COM і NO.
C). БІСТАБІЛЬНИЙ (A/A): перемичка на контактах 1, 2.
Керування: натисніть кнопку A пульта дистанційного керування, реле контролера увімкнеться. Закриті контакти: COM і NO. Натисніть кнопку A пульта дистанційного керування ще раз, реле контролера вимкнеться. Відкриті контакти: COM і NO. Кнопка B пульта дистанційного керування неактивна.
ПРОГРАМУВАННЯ ТА СТИРАННЯ ПУЛЬТІВ ДИСТАНЦІЙНОГО КЕРУВАННЯ.
Пульти дистанційного керування програмуються, коли корпус контролера знятий. Будьте обережні!
Увімкніть живлення, натисніть кнопку "навчання", світлодіодний індикатор "навчання" світитиметься постійно, натисніть будь-яку
кнопку на пульті дистанційного керування протягом 7 секунд, світлодіодний індикатор «навчання» буде світитися. «Навчання» спалахне 4 рази, а потім згасне. Це означає, що пульт дистанційного керування запрограмовано правильно.
Примітка: контролер може підтримувати до 16 пультів дистанційного керування. 17 видаляє пульт дистанційного керування № 1
Видалення всіх пультів дистанційного керування з пам’яті
Натисніть кнопку «навчання» та утримуйте її приблизно 8 секунд, «навчання» « Світлодіод засвітиться, вимкнеться і згасне. Це означає, що всі пульти дистанційного керування успішно видалено.
