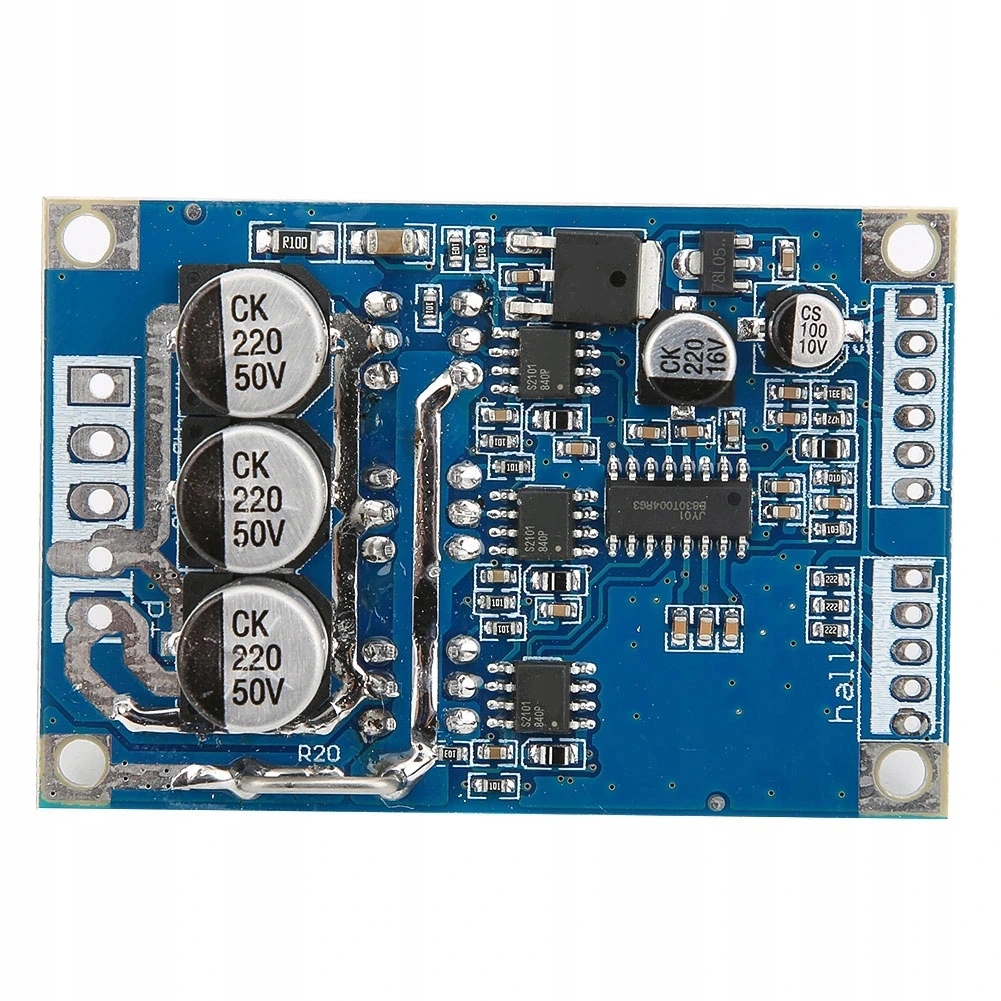

КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36В 500Вт
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Просматривая «КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36В 500Вт», вы можете быть уверены, что данный товар из каталога «Запчасти для электрических велосипедов» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
⭐КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36 В 500 Вт⭐. КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36 В 500 Вт
✅Специфікація: Робоча напруга: DC 12V-36V.
Робочий струм:
. КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36 В 500 Вт
✔️Набір сторони керування: ⭐Заземлення клеми керування GND
⭐Кінець регулятора VR 0-5 В (відповідає 10% швидкості двигуна -100%)
⭐Керування реверсом ZF (підключений до 5 В або заземлення може навантажувати напрямок обертання двигуна)
⭐M імпульсний вихід тахометра (відповідно до кількості полюсів двигуна, що відповідає кількості імпульсів на оберт вихідного числа)
⭐EL вмикає термінал керування (підключений до 5 В без заземлення, потім 5 В, заземлення двигуна зупиняється)
⭐5 В термінал керування 5 В.
✔️HALL для терміналів Холла: ⭐Позитивна потужність Холла 5 В
⭐Сигнал Холла Hb
⭐Сигнал Холла Hc
⭐Негативний полюс Холла GND
. КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36 В 500 Вт
Електропроводка:
✔️Клема керування для SET:⭐1. Методи підключення проводки керування швидкістю двигуна: доступну швидкість системи потенціометра також можна підключити до керування MCU, коли проводка керування потенціометром, середній штифт потенціометра підключений до порту швидкості VR, потенціометр підключений до обох кінців Напруга 5 В і GND вищі швидкості.
⭐2. Методи підключення керування двигуном: керування також можна підключити до керування MCU, до GND в одному напрямку, потім 5 В в одному напрямку.
3. Сигнал швидкості імпульсу: високий і низький вихід. IC не може зрозуміти інформацію за запитом клієнта.
✔️Входи сигналу залу для залу: показана схема підключення, яка відповідає HA, HB, HC і на двигуні, 5 В джерело живлення, підключене до двигуна холу, сигналізує позитивний, негативний сигнал GND до моторного холу.
Примітка: через різні виробники двигунів, так що лінія залізниці холу не обов’язково слідує за лінією на платі, щоб відповідати порядок, потребує коригування, прохання батьків, які звернуть увагу! Якщо порядок ліній неправильний, не запускається належним чином, струм або інші явища не відкриваються, примусове використання плати приводу згорить!!!
Плата драйвера двигуна Вхід живлення 12-36 В постійного струму, VCC позитивний джерело живлення, джерело живлення GND негативне.
Методи електричного підключення: безщітковий двигун постійного струму для трьох ліній, що відповідає MA / U, MB / V, MC / W
✔️Поради: якщо ви використовуєте менше ніж 60 Вт без додаткового радіатора, обов’язково додайте більше ніж 60 Вт.
Ребра радіатора підвищують ефективність, не знижуючи температуру. блиск для незворотних пошкоджень! Розмір радіатора може бути результатом роботи в поганих умовах (рекомендована площа охолодження більше 200 квадратних сантиметрів)! Встановлюючи радіатор, зверніть увагу на ізоляцію задньої сторони трубки модуля 6 MOS, без ізоляції, прилипне до приводного диска безповоротно пошкоджено! Я пропоную додати ізоляційну фольгу з обох сторін ізоляційного листа та термопасту!
✅Пакет включає: 1 x 12-36 В 500 Вт безщітковий контролер двигуна
. КОНТРОЛЕР БЕЗЩІТКОВОГО ДВИГУНА 12-36 В 500 Вт
