Контролер для поплавкового датчика потоку адаптер

АДАПТЕР - МОДУЛЬ ДАТЧИКІВ ACP-1

.

Модуль ACP використовується для керування зовнішніми пристроями (наприклад, насосами, електромагнітними клапанами, сигнальними пристроями). ) на основі сигналів від нормально відкритих (або нормально закритих) датчиків, таких як поплавкові датчики, датчики потоку, герконові датчики, фотоелементи тощо.

Він має кілька функцій, які роблять керування простим і надійним.

Модуль має такі особливості:

- вбудоване джерело живлення 5 В, безпечна та низька напруга 5 В і максимальний струм 1 мА подається на датчик, тому використання або навіть випадкове занурення у воду, наприклад, пошкодженого датчика поплавця, є абсолютно безпечним,

- має 2 вбудованих вихідних реле (макс. навантаження 230 В 5 A), до яких ми можемо підключити наш вихідний пристрій, наприклад, насос або електромагнітний клапан, це окремі канали, тому за допомогою 2 датчиків ви можете керувати двома, наприклад, насосами. Звичайно, можна використовувати лише один канал,

- має функцію заперечення. Як правило, коли датчик подає сигнал, пристрій введення вмикається, але це можна легко змінити (налаштування перемички в ACP1), і тоді логіка працює у зворотному порядку, тобто пристрій виведення завжди ввімкнено в режимі очікування та після отримання сигналу від датчика він буде вимкнений, тобто він просто працює в зворотному порядку. Кожен канал можна налаштувати незалежно

- має затримку відключення реле. При надходженні сигналу від датчика вбудоване реле в АСР-1 вмикається негайно, а реле вимикається через час X, який відраховується з моменту припинення сигналу від датчика. Цей час можна плавно регулювати від приблизно 1 секунди до приблизно півхвилини. Ми також встановлюємо цей час окремо для кожного каналу. Якщо під час зворотного відліку часу X модуль АСР-1 отримує черговий імпульс від датчика, цей час відраховується заново, тобто знову з моменту закінчення сигналу від датчика. Це захищає, наприклад, від безперервного вмикання та вимикання реле, коли, наприклад, вода хвилюється на порозі перемикання поплавкового датчика.

.

Звичайно, ACP-1 можна використовувати з багатьма іншими датчиками, наприклад датчиками потоку, фотоелементами, відображенням, PIR руху та навіть звичайними ручними або ножними кнопками. Подача на датчик низької напруги 5 В (максимум 1 мА) призводить до того, що датчик дуже мало навантажується, а термін його служби значно збільшується.

Підключення дуже просте.

У нижній частині контролера є 3-контактний роз’єм, на який подається сигнал від датчиків. Зліва ми маємо вхід № 1, середній штифт заземлений (спільний для обох датчиків), а правий штифт є входом № 2. Це вільні від напруги вмикаючі входи, не прикладайте жодної зовнішньої напруги до ці входи!

Зверху ACP-1 ми маємо 3 роз’єми, зліва:

- вихід вихідного реле № 1

- вихід вихідне реле № 2

- роз'єм живлення ACP -1 (230 В змінного струму)

.

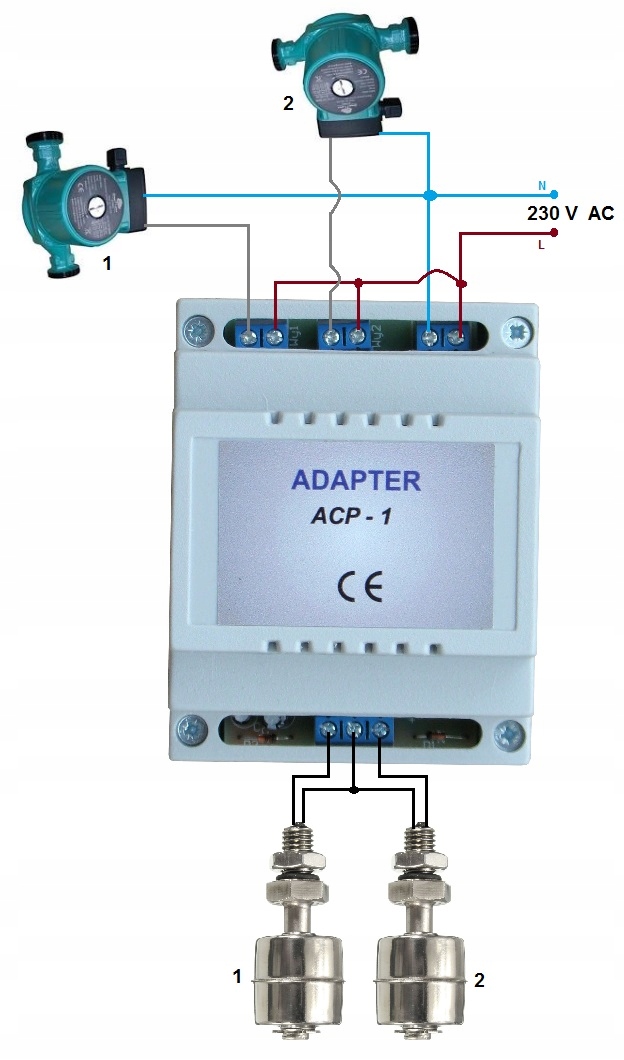

Основний підключення показано на малюнку нижче. На ньому показано 2 насоси, які керуються двома поплавковими датчиками. Тобто датчик № керує насосом 1, а датчик № 2 – насосом № 2 абсолютно незалежно один від одного.

.

У такому прикладі можна використовувати насоси закачувати рідину, коли її рівень у даному резервуарі падає нижче встановленого рівня, і (після зміни логіки в ACP) відкачувати рідину, коли її рівень у даному резервуарі перевищує встановлений рівень. Звичайно, на канал №1 можна підключити насос, а на канал №2, наприклад, сигналізацію чи інший пристрій, або просто використовувати тільки один канал.

Звичайно, ACP-1 можна використовувати з абсолютно іншими датчиками в інших ситуаціях, наприклад із датчиками потоку, тобто ACP-1 увімкне (або вимкне після зміни логіки в ACP) під’єднаний пристрій, коли він отримає сигнал, наприклад, від датчика потоку рідини.

.

Підключені пристрої не обов’язково живляться від мережі 230 В, це можуть бути пристрої з іншою напругою, наприклад 12 В, 24 В тощо Потім ми підключаємо 230 В тільки для живлення самого ACP-1, а самого джерела живлення, наприклад, насоси 12 В живляться від зовнішнього джерела живлення 12 В постійного струму. Такий випадок показано на малюнку нижче.

Замість датчика ми, звичайно, можемо керувати звичайним ножним перемикачем, ручним перемикачем, кінцевим вимикачем тощо. Робота завжди буде однаковою, тобто вихідний пристрій увімкнеться одразу після отримання імпульсу та буде вимкнено після часу X, встановленого користувачем.

.

Параметри коригування.

Усі налаштування виконуються після відключення джерела живлення ACP-1 і зняття кришки контролера. Всередині ми маємо такі нормативні елементи:

- перемичка ZP2, тобто налаштування логіки для каналу №1

- перемичка ZP1, тобто логічна установка для каналу № 2

- потенціометр Р2, тобто встановлення часу утримання виходу після припинення сигналу від вхідного датчика №1

- потенціометр P1, тобто встановлення часу утримання виходу після припинення сигналу від вхідного датчика № 2

- перемичка Z2, тобто встановлення діапазону можливого часу регулювання (короткий/довгий) для P2

- перемичка Z1, тобто встановлення діапазону можливого часу регулювання (короткий/довгий) для P1

Після припинення сигналу на вході № ACP-1 він буде підтримувати цей стан протягом часу X, який можна регулювати за допомогою потенціометра Р2 для входу № 1 у двох діапазонах:

- короткий (перемичка Z2 видалена), тобто приблизно від секунди до приблизно 6 секунд

- довго (встановлено Z2), тобто приблизно від 4 секунд до півхвилини

.

Робоча логіка каналу № 1 встановлюється перемичкою ZP2. Якщо перемичка розміщена на контактах 2/3, це означає, що цей вихід працює в нормально відкритому режимі, тобто в стані спокою вихідне реле 1 вимкнено, а після надходження імпульсу на вхід № 1 реле увімкнеться. Якщо поставити перемичку ZP2 на контакти 1/2, то ACP-1 буде працювати в нормально замкнутому режимі для виходу №1, тобто в стані спокою вихідне реле №1 буде включено.

Так само для виходу № 2 ми використовуємо регулювання P1 і перемички Z1 і ZP1. Кожен з двох каналів ACP-1 можна регулювати абсолютно незалежно. Час надходження імпульсів від датчиків може бути практично будь-яким, але не менше 0,5-1 секунди. Якщо час імпульсу коротший, час утримання виходу (X) може бути коротшим або ACP-1 не вмикатиметься. Час утримування (X) виходів після припинення імпульсу наведено як приблизний.

Технічні дані:

• Електроживлення ACP-1: 230 В змінного струму
• споживана потужність до 1 Вт
• має 2 входи від датчиків
• має 2 релейних виходи максимум 230В 5А кожен
• монтаж на DIN-рейку, ширина корпусу 7 см
• робоча температура від 0 до +40 С

Контролер абсолютно новий.
