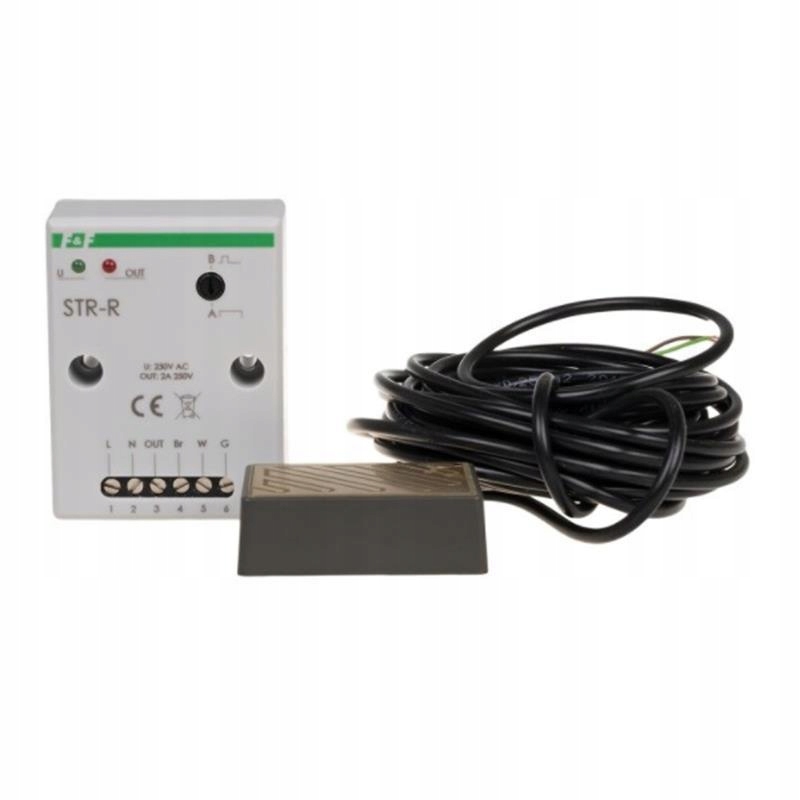

Контролер сліпих роликів із датчиком дощу STR-R

доля

Контролер ST-R разом із зовнішнім датчиком опадів призначений для виявлення опадів. У поєднанні з колодами Roller STR-3 або ST-4 він дозволяє побудувати систему, в якій у разі жалюзі для опадів або прокатних навантажень будуть закриті.

Дія

Контролер працює у двох режимах:

безперервний режим

Коли розпочнеться кількість опадів, внутрішній контакт реле закривається і залишається закритим протягом усього тривалості опадів. У поєднанні з контролерами STR-3 та STR-4 цей режим забезпечує закриття роликів під час дощу та блокує їх у закритому положенні до кінця опадів.

режим імпульсу

Коли розпочинається кількість опадів, внутрішній контакт естафети закривається приблизно на 1,5 с, передаючи порядок закриття одного часу на жалюзі. У поєднанні з контролзами STR-3 та STR-4 цей режим забезпечує закриття жалюзі під час дощу, але пізніше користувач може підняти жалюзі в будь-який час.

Вибір робочого режиму проводиться за допомогою ручки на контролері на фасаді.

Технічні дані:

контролер

• Сила 100 ÷ 265V AC
• Закриття контакту реле викликає
• Поява рівня лінії n
• Макс.
• Споживання електроенергії: статус очікування <0,2 Вт; робота <0,6w
• Робоча температура (без конденсації пари) -15 ÷ 50 ° C
• Зовнішні з'єднання Макс. 2,5 мм²
• Макс. Затягування крутного моменту 0,4 нм
• сигналізація
• Світлодіодне джерело живлення u
• Опади та додаток світлодіодного реле червоного
• 2,5 мм² гвинтові затискачі
• Розміри 67 × 50 × 26 мм
• Ізоляція (у стилі живлення) ≥500V
• Встановлення два гвинти на землю
• ступінь захисту IP20

датчик опадів

• Розміри 55 × 50 × 13 мм
• живлення 8 ÷ 32 В постійного струму
• 3 × 0,25 мг / л = 5м
• Розміри отвору для гвинта Ø3 / клейка стрічка
• Розташування <30 °
• Ступінь захисту IP65
