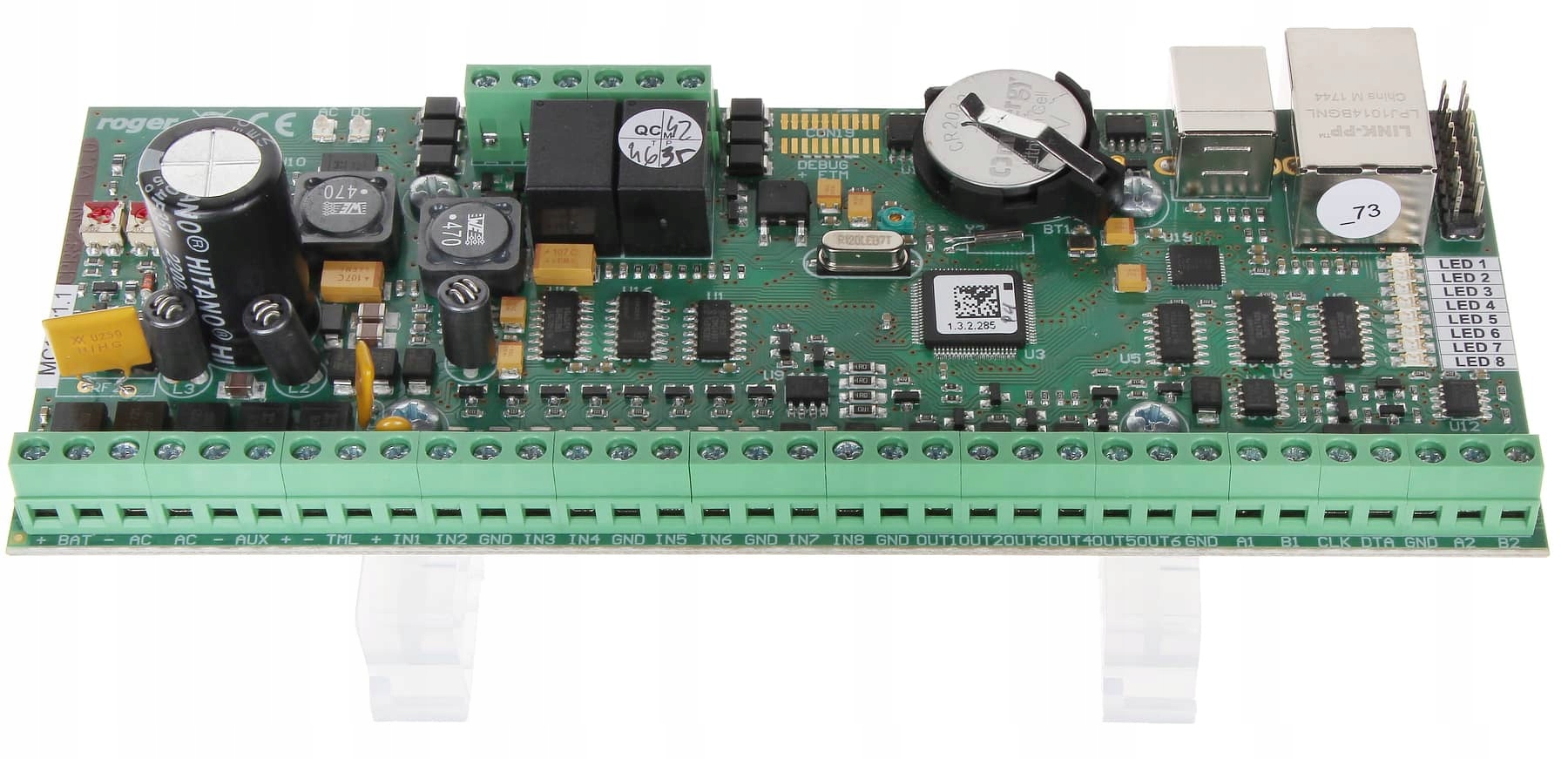

Контролер доступу з 16 дверима MC16-PAC-16 Roger

Код продукту: MC16-PAC-16

MC16-PAC-16 - модуль контролера доступу з ліцензією на управління 16 дверима.

MC16-PAC - розширений контролер доступу та автоматизації будівлі, що працює в РАЦС 5 система.Роджер. Залежно від встановленої ліцензії, контролер може підтримувати від 1 до 16 двосторонніх дверей, а також пропонує широкі функції автоматизації та інтеграції, включаючи: із системами сигналізації Satel Integra або функцією реєстрації робочого часу (RCP).

Контролер має мережевий інтерфейс із роз’ємом RJ45 для зв’язку LAN/WAN із керуючим комп’ютером, що дає змогу створювати дуже складні і розподілені системи контролю доступу. Зв’язок шифрується за допомогою методу AES128 CBC.

MC16-PAC оснащений картою пам’яті, яка зберігає, серед іншого, локальний буфер - може зберігати до 8 мільйонів подій.

Вибрані функції:

• Контролер доступу в системі RACS 5
• Ліцензія на 16 дверей
• Інтерфейс LAN/WAN для зв’язку з керуючим комп’ютером (програма керування Viso), тип роз’єму: роз’єм RJ45
• Зашифрований зв’язок через локальну мережу за допомогою методу AES128 CBC< /li>
• Локальний буфер подій на карті пам'яті
• Можливість монтажу на DIN-рейку
• Кілька варіантів джерела живлення (18 В змінного струму / 12 В постійного струму / 24 В постійного струму)
>

Технічні дані:

• Напруга живлення
• Номінальна 18 В змінного струму; допустиме 17-22 В змінного струму
• Номінальне 12 В постійного струму, допустиме 10-15 В постійного струму - при живленні від 12 В постійного струму контролер не підтримує сам акумулятор
• Номінальне 24 В постійного струму, допустиме 22-26 В постійного струму
• Споживання струму (середнє) 100 мА - з джерелом живлення 18 В змінного струму (без навантаження на виходи AUX / TML)
• Входи
• 8 параметричних входів (IN1-IN8), електрично підключених до джерело живлення позитивне через резистор 5,6 кОм.
• Для ліній NO та NC поріг спрацьовування становить приблизно 3,5 В
• Релейні виходи 2 релейні виходи з одними NO/NC контактами, навантаження ємність 30 В/1,5 А постійного струму / змінного струму
• Транзисторні виходи
• 8 транзисторних виходів з відкритим колектором, навантажувальна здатність 15 В/150 мА постійного струму.
• Макс. загальний струм, що протікає через виходи одночасно 3 А постійного струму.
• Виходи живлення
• 1x 12 В постійного струму/0,2 A (TML)
• 1x 12 В постійного струму/1 A (AUX )
• Загальна потужність джерела живлення, вбудованого в плату контролера: максимум 1,2 A (12 В постійного струму)
• Відстані
• До 1200 м для RS485
li>
• До 150 м для RACS CLK/DTA та Wiegand
• Зв'язок
• RACS (власний протокол Роджера)
• Ethernet 10/100 Мбіт/с для зв'язку за допомогою програми VISO
• RS-485
• Wiegand
• Вибрані функції
• 1 порт Ethernet RJ45 10/100 Мбіт/с для зв’язку з Програма VISO
• Передача даних LAN/WAN, зашифрована методом AES128 CBC
• Буферна пам'ять до 8 000 000 подій на знімній карті пам'яті
• Можливість незалежної роботи з акумулятором (не від джерела живлення 12VDC)
• Функції автоматизації
• Можливість інтеграції з системою сигналізації, серед іншого: Satel Integra
• Можливість інтеграції з пожежною системою
• Розширений контроль доступу (включаючи замки)
• Функція багаторічного календаря з можливістю зміни логіки системи , наприклад, свята/канікули
• Рівень захисту IP20
• Клас навколишнього середовища (згідно з EN 50133-1) Клас I
• Робоча температура +5°C - +40 °C< /li>
• Вологість 10...95% (без конденсації)
• Розміри В x Ш x Г 72 x 175 x 30 мм
• Вага ~200 г< /li>

Примітка: MC16-PAC-16 має попередньо завантажену ліцензію, яка охоплює функції керування 16 дверима.
