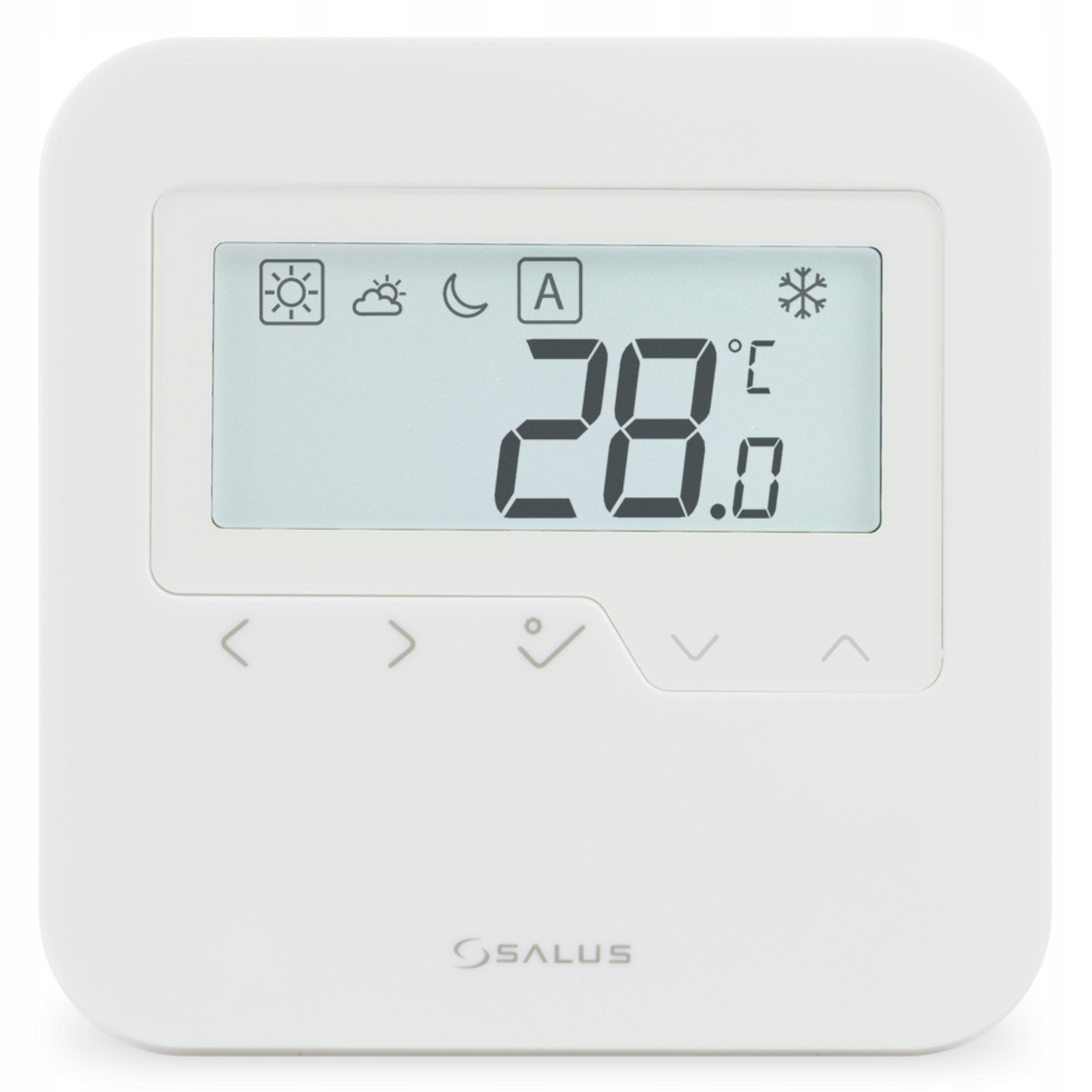

HTRS230V(30)

⭐Провідний, цифровий терморегулятор - щодня, 230В⭐

HTRS230(30)

Кімнатний контролер поверхневого монтажу, призначений для керування поверхневим нагріванням/охолодженням, що характеризується високою тепловою інерцією. Підключається до дротяної смуги керування.

Контролер не має функції створення розкладу - він знижує задану температуру через дротову смугу після отримання сигналу NSB від тижневого контролера.

☑️ШІМ-алгоритм☑️

Керування за допомогою широтно-імпульсної модуляції (ШІМ) є більш стабільним алгоритмом керування, ніж найпростіший двопозиційний гістерезис, поширений у дешевших регуляторах, який не гарантує точність роботи, що призводить до великих коливань температури в кімнатах.

Алгоритм ШІМ забезпечує набагато вищу тепловий комфорт, ніж гістерезис (увімкнути, вимкнути). Це пояснюється тим, що в цьому розчині амплітуди температурних коливань згладжені. Це показано на наведеному нижче температурному синусоїдальному графіку для гістерезису ввімкнення/вимкнення та алгоритму ШІМ.

A - температура

B - час

ШІМ-алгоритм також має двопозиційний механізм увімкнення/вимкнення, але він має додатковий параметр, на якому базується його робота, - час нагріву. Час роботи нагрівального приладу визначається різницею заданої температури від поточної. На підставі математичної формули контролер розраховує, скільки часу має бути включено опалення, щоб підтримувати задану температуру. Ця робота визначається таблицею формул, встановленою на етапі проектування.

ШІМ-алгоритм, завдяки часу нагріву як додаткового параметра, часто вибирається для управління теплою підлогою, яка характеризується низькою температурою поверхні нагріву та високою тепловою інерцією.

Контролер може співпрацювати з іншими контролерами, що працюють на основі ШІМ-алгоритму (VS35, VS30, HTR, HTRP, BTRP, BTRP, BTR, RT10) і кабельні смуги KL08NSB, CB500, CB500X, CB500X, KL06.

✅Основні властивості✅

✔️Безшумне перемиканняміж режимами роботи регулятора, напр. нагрів і не нагрів

✔️Безшумна робота TRIAC (ТРІОД ДЛЯ ЗМІННОГО СТРУМУ) За роботу регулятора відповідає тріод, а не анод як в стандартних пристроях, що викликає характерний звук включення - вимкненняприладу, викликаний нагріванням анод

✔️Підсвічуванняособливо важливо у випадку регуляторів, які мають маленький дисплей. Це дозволяє легко зчитувати температуру та інші функції - особливо важливо для людей похилого віку.

✔️АлгоритмШІМ (ШИРОТНО-ІМПУЛЬСНА МОДУЛЯЦІЯ) - гарантує точне підтримання заданої температури в кімнаті

✔️Функція VP (ЗАХИСТ КЛАПАНУ) - оброблена як запобіжний клапан, функція, яка активується після досягнення 5 "C, захищає термостатичні клапани від застою. Завдяки цій функції труби не замерзають.

✔️Функція NSB (NIGHT SETBACK) дозволяє автоматичне зниження встановленого значення температури на термостаті HTRS230(30) у режимі SLAVE через програмований MASTER термостат HTRP230 (50), підключений до стрічки (або іншого зовнішнього годинника).

✔️Автоматичне перемикання режимів ОПІГРІВ / ОХОЛОДЖЕННЯ через контакт CO

✔️Блокування режиму охолодженняЯкщо задана температура досягнута або вище встановленої температури, контролер не охолоджує в режимі блокування приміщення

✔️Функція захисту від надто високої температури запобігає термічному пошкодженню плитки - працює разом із регулятором і датчиком HTRP,

✔️Функція захисту від надто низької температури

✔️Сумісність із дротовими планками KL08NSB, KL06, CB500, CB500X.

❗РЕГУЛЯТОР HTRS230(30) МАЄ КІЛЬКА РЕЖИМІВ РОБОТИ❗

- Комфортний режим - попередньо встановлена ​​температура. Зазвичай встановлюється, коли ми знаходимося в приміщенні. Найвища підтримувана

температура в режимі опалення або найнижча температура, якщо контролер працює в системі охолодження. Діапазон налаштування температури: від 5°C до 35°C,

- Економічний режим - попередньо встановлена ​​температура. Зазвичай встановлюється вночі або коли нас немає вдома. Діапазон налаштування температури: від 5°C до 35°C,

- Автоматичний режим- працює за запрограмованим користувачем розкладом у групі контролерів SLAVE/MASTER. Розклад

можна тимчасово перезаписати, встановивши нову температуру під час його роботи (тимчасове перевизначення температури залишатиметься активним до наступної зміни в програмі – буде відображено значок у вигляді руки),

- Режим захисту від замерзання – зазвичай використовується під час тривалої відсутності вдома (наприклад, відпустка, поїздка). Режим доступний лише тоді, коли

контролер встановлено на режим опалення. Діапазон налаштування температури: від 5°C до 17°C,

- Режим відпустки - встановлює температуру захисту від замерзання на визначений користувачем час (максимум 99 днів),

- Режим вечірки - встановлює комфортну температуру на визначений користувачем час (максимум 9 годин 50 хвилин).

Функція NSB - автоматичне зниження температури (MASTER/SLAVE)

Контролер SALUS HTRS230(30) підтримує функцію NSB (Night Setback), завдяки чому може працювати в системі MASTER/SLAVE з дротовою смугою. Це дозволяє автоматично знижувати температуру вночі або під час відсутності, без необхідності програмувати кожен контролер окремо. Все, що вам потрібно, це один тижневий термостат (наприклад, HTRP230(50)) як ГОЛОВНИЙ, а HTRS230(30) автоматично регулюватиме температуру як ПІДМОВНИЙ. Це зручне, енергозберігаюче рішення, особливо в установках із кількома зонами нагріву.

⚙️Технічні дані⚙️

• Живлення: 230 В змінного струму, +/-10%, 50/60 Гц
• Максимальне навантаження: 0,5 A
• Регулювання температури: Так
• Діапазон регулювання температури: 5°C – 35°C
• Гістерезис: +/-0,5ºC або +/-0,25ºC
• Температура зберігання: -20°C до +60°C
• Температура навколишнього середовища: 0 °C до 45 °C
• Рівень захисту: IP 30
• Клас ErP, клас II (EN60730)
• CE PC, сертифікат V2
• Колір: білий RAL 9010
• Алгоритм керування: ШІМ або гістерезис +/-0,5ºC або +/-0,25ºC
• Підключення: гвинтові клеми
• Вага: 125 г нетто / 170 г брутто
• Система ШІМ: Так
• Обігрів та охолодження: Так, через керуючий сигнал 230 В
• Зміна параметрів: Так, у налаштуваннях інсталятора
• Розміри: 85 мм x 85 мм x 25 мм

☑️Опис значків на РК-дисплеї☑️

1. Нагрівання

2. Охолодження

3. Поточний активний режим

4. Комфортна температура

5. Економічна температура

6. Автоматичний режим

7. Режим захисту від замерзання

8. Одиниця вимірювання температури

9. Поточна температура

10. Ручний режим/перевизначення температури

⚙️Технічні дані⚙️

• Живлення: 230 В змінного струму, +/-10%, 50/60 Гц
• Максимальне навантаження:0,5 A
• Контроль температури: Так
• Діапазон регулювання температури:5°C - 35°C
• Гістерезис: +/-0,5ºC або +/-0,25ºC
• Температура зберігання: від -20°C до +60°C
• Температура навколишнього середовища: від 0 °C до 45 °C
• Рівень захисту: IP 30
• Клас ErP, клас II (EN60730)
• CE PC, сертифікат V2
• Колір: білий RAL 9010
• Алгоритм керування: ШІМ або гістерезис +/-0,5ºC або +/-0,25ºC
• Підключення: гвинтові клеми
• Вага: 125 г нетто / 170 г брутто
• Система ШІМ: Так
• Обігрів та охолодження: Так, через керуючий сигнал 230 В
• Зміна параметрів:Так, у налаштуваннях інсталятора
• Розміри: 85 мм x 85 мм x 25 мм
