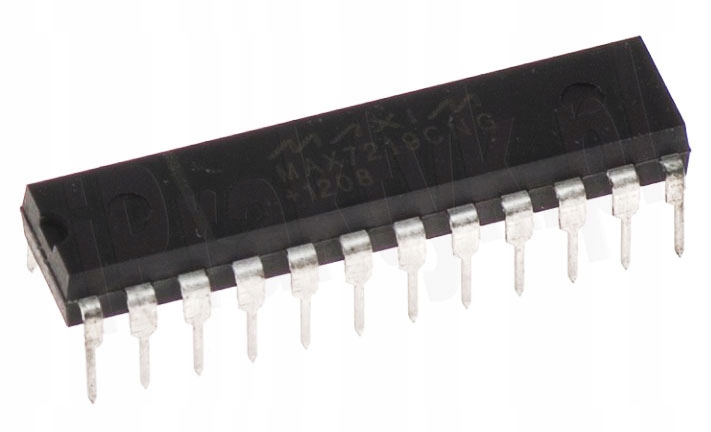

Контролер MAX7219 (MAX7219CNG):

64xLED, 8x8 або 8-розрядна матриця.

Предметом аукціону є контролер, що дозволяє керувати 64 окремими світлодіодами, однією світлодіодною матрицею 8x8 або 8 цифрами (або іншими символами) 7-сегментного дисплея.

На нашому іншому аукціоні (тут) той самий контролер доступний одразу зі світлодіодною матрицею 8x8!

Ця система має власну невелику пам’ять, тому вона зовсім не навантажує мікроконтролер і фактично не використовує мікроконтролер для підтримки відображення того самого зображення (кожна система запам’ятовує стан своїх 64 діодів).

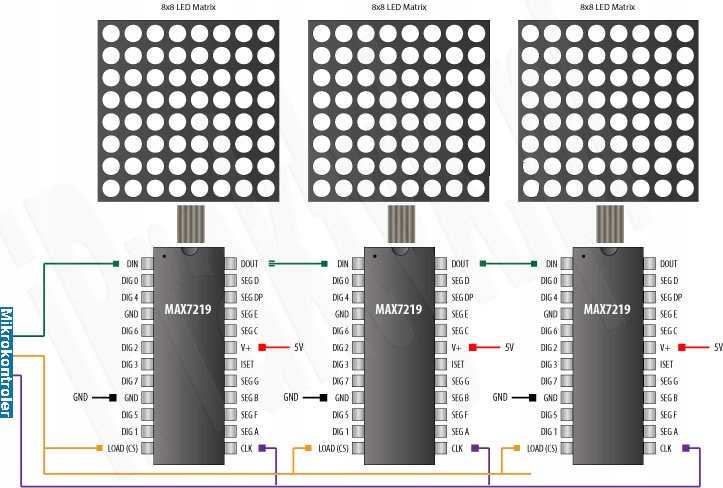

Ці системи можна з’єднувати послідовно майже нескінченно, тому ви можете керувати фактично будь-якою кількістю діодів за допомогою 3 контактів.

Вхідний інтерфейс цього драйвера по суті є 16-бітним регістром зсуву, де перші 8 бітів вказують на команду, а другі 8 бітів надають дані для цієї команди.

Ця схема дозволяє контролювати яскравість світлодіодів двома способами:

1.) через резистор між контактами 18 і 19. Мінімальне значення цього резистора становить 9,53 кОм (що дає 40 мА). ), що забезпечує максимальну яскравість. Таблиця нижче (ліворуч) містить значення цього резистора (в кОм) для окремих струмів і напруг (напруга залежить від кольору діода, як показано в таблиці праворуч, припускаючи струм 15 мА) .

2.) через регістр (з програмного рівня): регістр 0xXA встановлює рівень яскравості, використовуючи молодші 4 біти даних, надаючи 16 рівнів яскравості, від 0 до 15, де 15 є максимальною яскравістю.

Технічні характеристики:

• Контролер: MAX7219 (MAX7219CNG);
• Частота оновлення світлодіодів: 500 - 1300 Гц;
• Номінальна напруга: 4,0-5,5 В;
• Струм споживання (без Світлодіод: 330 мА;
• Обмеження струму світлодіода: 500 мА для лівих контактів (до контакту №12) і 100 мА для праві контакти (від контакту №14);
• Підтримувана максимальна частота передачі даних: 100 МГц;
• Кількість контактів: 24;
• Діапазон робочих температур: від 0℃ до +70℃.
