КОНТРОЛЕР MIGOMAT 5A 24V РЕГУЛЯТОР ЗВАРНИЧНИКА
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 4
Оплачивая «КОНТРОЛЕР MIGOMAT 5A 24V РЕГУЛЯТОР ЗВАРНИЧНИКА» данный товар из каталога «Контроллеры и регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
КОНТРОЛЕР ДЛЯ MIGOMAT 24V 5A
Модуль виконує такі функції:
- Включення електромагнітного клапана газового потоку (Н.О. контакт), захисний газ подається за 0,1-0,5 с (регулюється за допомогою потенціометра на платі модуля) до початку зварювання, відключення газового потоку плавно регулюється в приблизно 1-4 секунди. Завдяки цьому процес зварювання починається в газовому екрані, немає затримки, необхідної газу від відкриття вентиля до досягнення пальника, потік газу після зварювання охоплює нагріту частину зварного шва, запобігаючи окисленню.
- Вмикання та вимикання головного трансформатора (керування контактором - вихід NO).
- Контроль затримки відключення зварювального струму в діапазоні приблизно 0,2-1 секунди - це дозволяє - при більш високих швидкостях подачі дроту "випалити" дріт, що просувається за рахунок імпульсу - інерції дроту годівниця.
- Плавне регулювання швидкості подачі дроту в діапазоні 5-99%.
Система має випрямний міст із конденсаторами, які фільтрують напругу живлення для двигуна пристрою подачі дроту.

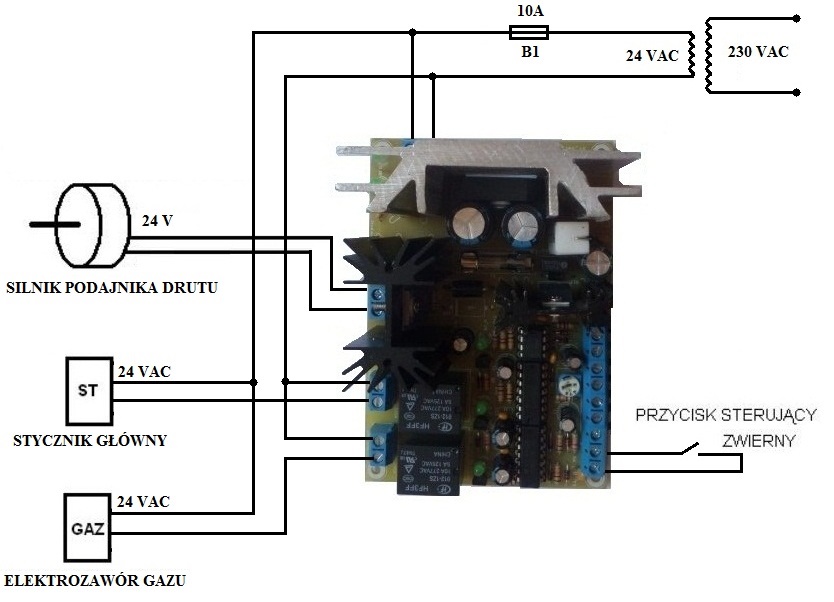

Модуль контролера оснащений:
записи:
- Вхід для нормально закритої кнопки керування (NO) у зварювальній ручці.
- Потужність від трансформатора 20-26 В змінного струму
виходи:
- Газовий електромагнітний клапан (НО вихід, НОМ контакт зі струмом до 5 А)
- Контактор головного трансформатора (вихід НО, контакт НО зі струмом 5 А)
Двигун механізму подачі дроту -24В зі струмом до 5А, живлення двигуна безпосередньо від модуля).
Контролер має потенціометри регулювання:
- Потенціометр для регулювання швидкості двигуна пристрою подачі дроту.
- Потенціометр для регулювання часу відключення контактора зварювального струму
- Потенціометр для регулювання часу вимкнення газового електромагнітного клапана
- Потенціометр для регулювання випередження ввімкнення газового електромагнітного клапана
Доступно тільки в нашому контролері!
- Світлодіоди для сигналізації стану окремих виходів (контактор, газовий електромагнітний клапан, електродвигун подачі), що значно полегшує діагностику.
- Монтажний потенціометр, розташований на платі модуля, для регулювання часу випередження потоку газу 0,1-0,5 с.
- Запобіжник на 8 А в ланцюзі двигуна, який запобігає пошкодженню контролера, коли дріт застряє в фідері

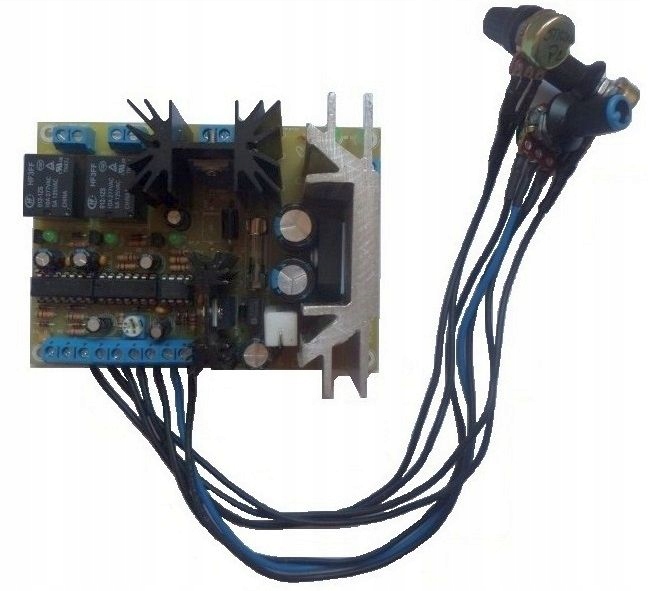

У набір входять усі регулювальні потенціометри та посібник користувача.
Технічні дані
- Напруга живлення 20-26 В змінного струму
- Струм споживання 100 мА
- Вихід керування двигуном 5A
- Вихід керування контактором 5A
- Вихід керування електромагнітним клапаном 5A
- Робоча температура від -20 до 60 C
Розміри
- Ширина 80 мм
- Довжина 100 мм
- Висота 60 мм
