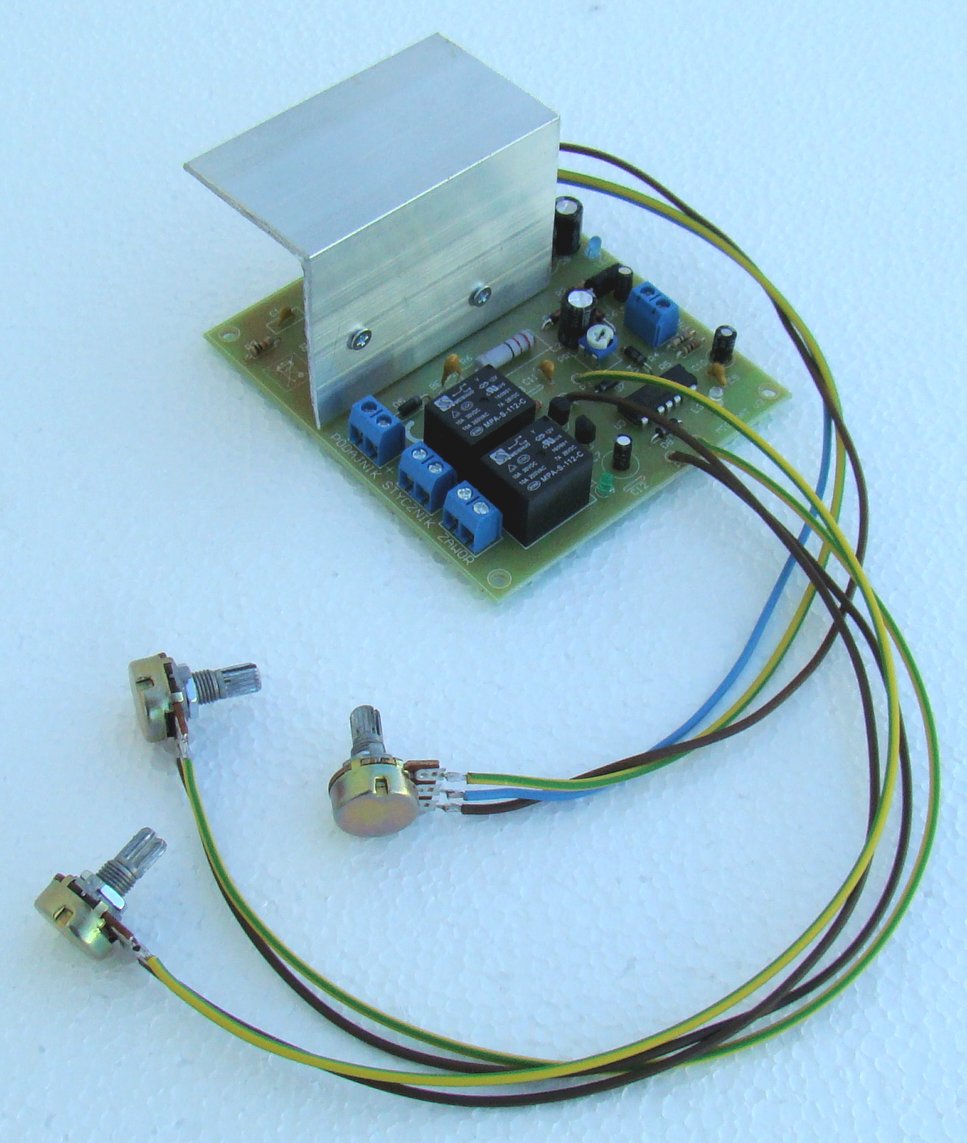

КОНТРОЛЕР MIGOMAT ЕЛЕКТРОНІКА PLATE MODUL 24V 5A

КОНТРОЛЕР MIGOMAT - ПОЛЬСЬКИЙ СУЧАСНИЙ КОНТРОЛЕР

.

Остання модель має багато параметрів регулювання, захисту та світлодіодних індикаторів (корисно під час встановлення чи діагностики).

Підходить до будь-якого однофазного, міжфазного (400 В) або трифазного напівавтоматичного зварювального апарату.

.

Модуль виконує такі функції:

- Увімкнення та вимикання головного трансформатора (керування контактором - вихід NO)

- Плавне регулювання швидкості подачі дроту в діапазоні приблизно 1-99%

- Контроль потоку газу (НЕМАЄ виходу) - захисний газ подається ПОПЕРЕДНІЙ 0,15-0,5 секунди (регулюється потенціометром PR1 на платі) до початку зварювання, вимкнення потоку газ також регулюєтьсяв діапазоні приблизно 1-4 секунд. Завдяки цьому процес зварювання починається В ГАЗОВОМУ ЩИТІ, немає затримки, яка потрібна газу від відкриття вентиля до досягнення пальника, потік газу після закінчення зварювання охоплює нагріту частину зварного шва, запобігаючи окисленню

- Контролювання затримки вимкнення зварювального струму в діапазоні приблизно 0,2-1 секунди - це дозволяє - при більш високих швидкостях подачі дроту "випалити" дріт, що просувається через імпульс - інерція механізму подачі дроту

- Він має випрямний міст і систему фільтрації живлення для двигуна пристрою подачі дроту

- Він має запобіжник і додатковий полімерний запобіжник для електроніки

- Він має світлодіодні індикатори для полегшення встановлення та діагностики

.

Контролер має такі входи:

- вхід для нормально закритої кнопки управління (NO)

- вхід живлення для трансформатора 24 В змінного струму (допустима напруга живлення 20-26 В)

і виходи:

- для двигуна пристрою подачі дроту 24 В із максимальним струмом 5 А: двигун живиться безпосередньо від електроніки модуля

- на газовому електромагнітному клапані (без релейного виходу, макс. струм 5A)

- на контакторі головного трансформатора - зварювання - (вихід реле NO - максимальний струм 5A)

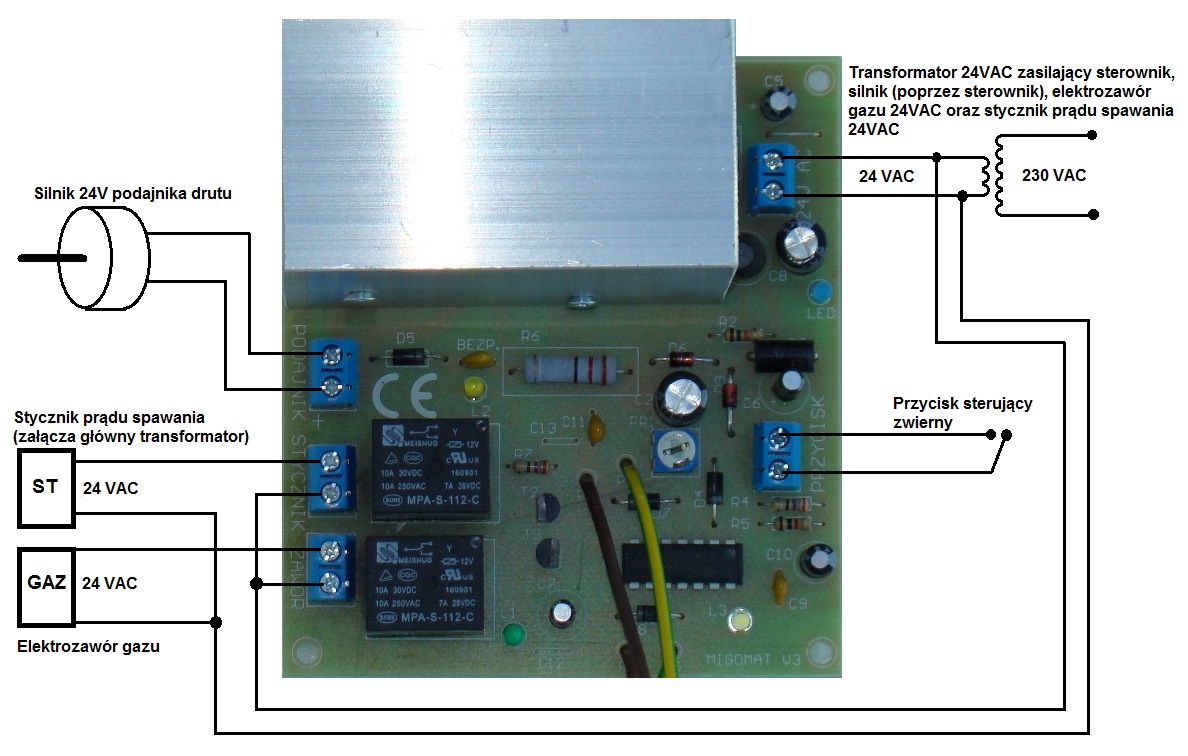

Приклад підключення на малюнку нижче.

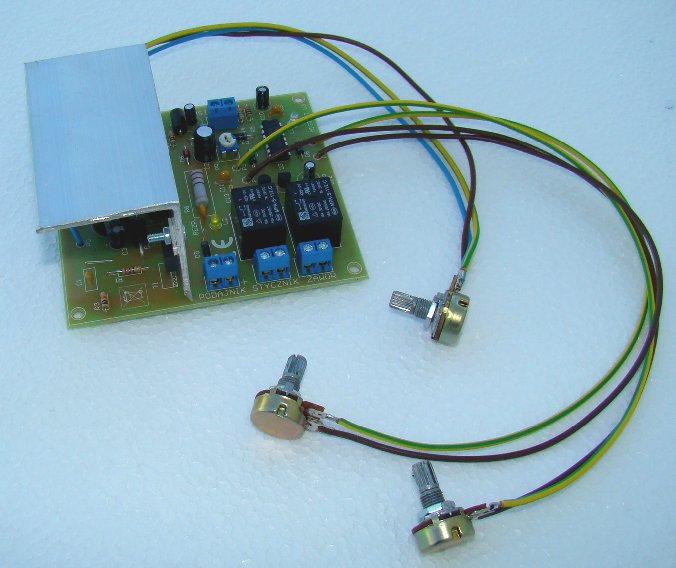

Контролер має 3 потенціометри регулювання:

- Потенціометр, підключений до точки P0/P1/P2, контролює швидкість двигуна механізму подачі дроту

- Потенціометр, підключений до точки P3/P4, регулює час відключення контактора зварювального струму після відпускання кнопки зварювання

- Потенціометр, підключений до точки P5/P6, регулює час вимкнення газового електромагнітного клапана після відпускання кнопки зварювання

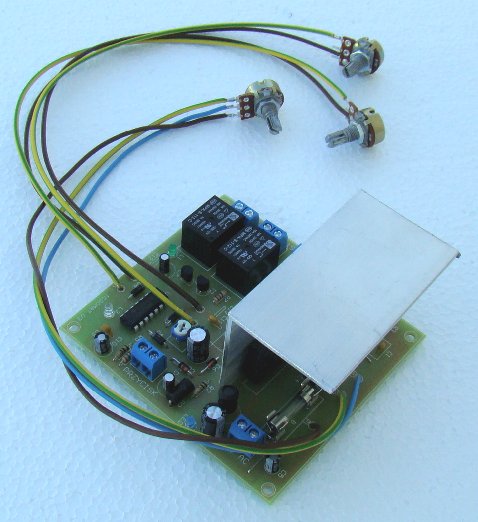

Контролер має світлодіодні індикатори:

- світлодіод «LED» свідчить про те, що напруга живлення контролера ввімкнена

- Світлодіодний індикатор "L3" означає, що джерело живлення пристрою подачі дроту (двигун пристрою подачі) увімкнено

- діод "L2" означає ввімкнене реле "КОНТАКТОР" (контактор головного трансформатора мігомата)

- Світлодіод "L1" означає, що реле "VALVE" (контактор газового клапана) увімкнено

Технічні дані:

- живлення електроніки зі змінною напругою 24 В змінного струму (діапазон 20-26 В змінного струму)

- максимальне споживання струму контролером (з двигун від’єднано, електромагнітний клапан і контактор) 0,2 A 24 В

- максимальне споживання струму двигуном механізму подачі дроту 5 A

- максимальне навантаження на електромагнітний клапан і виходи контактора 5 A 24 В змінного струму

- допустима температура роботи електроніки від +5 до +50C

- «Світлодіодний» індикатор вказує на наявність живлення електроніки

- розмір плати 10х9 см, висота (на найвища точка) 5,5-6 см

- вага приблизно 0,14 кг

.
