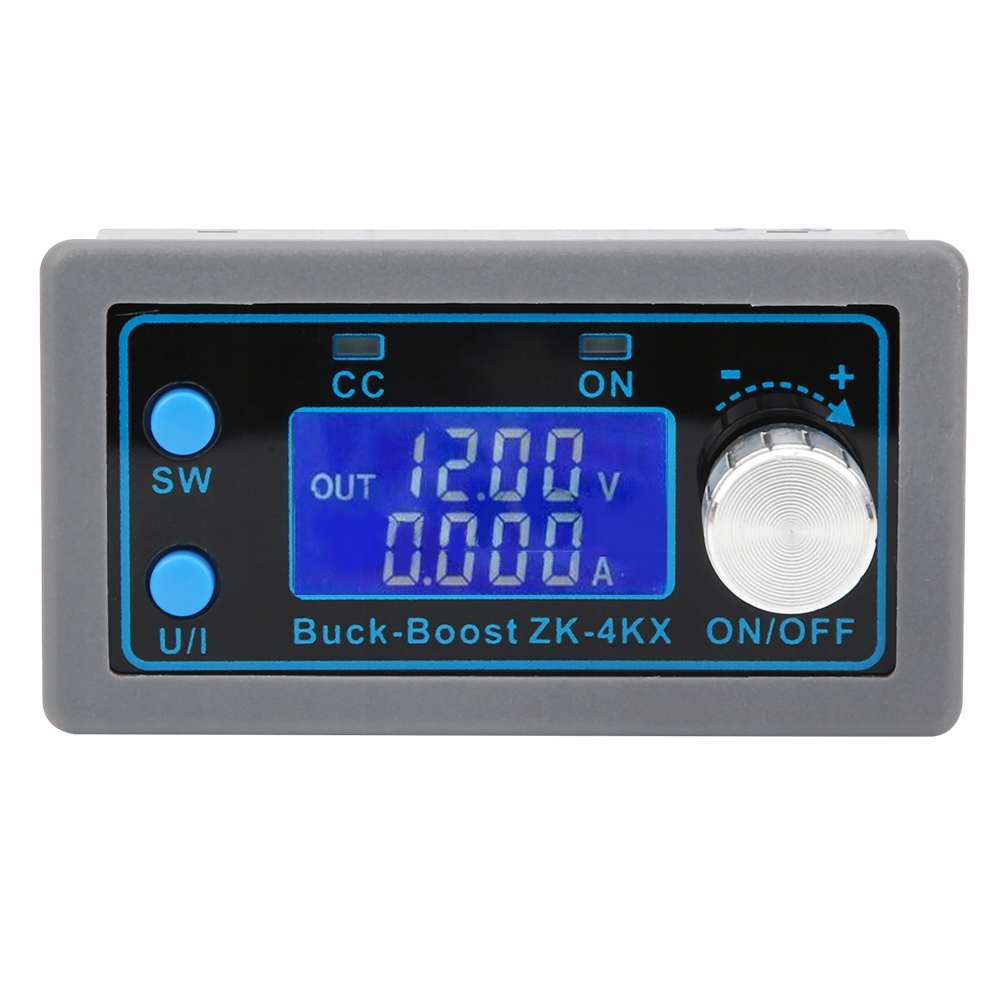

Контролер напруги DC-DC0.5-30V РК

Функція:

1. Структура цього продукту забезпечує різні механізми захисту програмного забезпечення, які є безпечнішими, надійнішими та практичними.

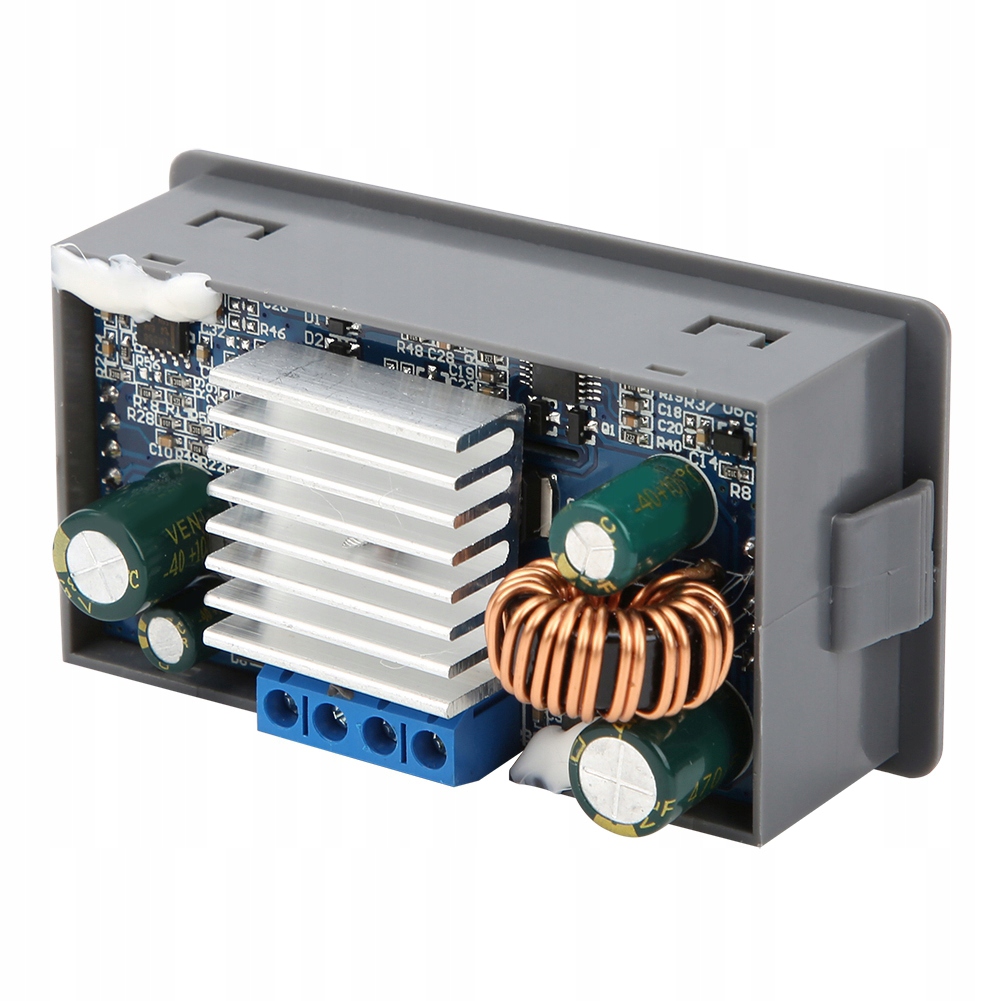

2. Цей перетворювач має велику площу розсіювання тепла і може краще підтримувати довгострокову роботу.

3. Вхідний затискач цього модуля перетворювача має захист від зворотного реверсу, який не спалює після протилежного з'єднання.

4. Вихідний затискач цього модуля перетворювача має харчовий захист, не потрібно встановлювати плюшевий діод під час зарядки.

5. Числове регулювання цього продукту є точним і швидким. Він також має функції прискорення та долара. Вихідна напруга може бути відрегульована в діапазоні 0,5 & ＃ 8209; 30 В, а обмеження струму можна скорегувати в діапазоні 0 & ＃ 8209; 4а.

Специфікація:

Тип статті: Модуль перетворювача

Вхідна напруга: 5,0-30 В

Вихідна напруга: 0,5-30 В

Вихідний струм: Робота, стабільна протягом тривалого часу при 3a, до 4a з збільшенням розсіювання тепла

p> pruting 35 w epturedemptive 50 w volumptaintauty 50 w Роздільна здатність дисплея: 0,01 V

Поточна роздільна здатність дисплея: 0,001a

Продуктивність перетворення: Близько 88%

М'який запуск: Так (модуль може вийти з ладу, коли навантаження на велику потужність увімкнено) кГц

Механізм: зворотне вхід, вихід для запобігання потоку назад;

Захист впровадження (коригування 4.8-30 В, за замовчуванням 4.8 V)

Захист від надмірної вихідної напруги (коригування 0.5-31V, за замовчуванням 31V) (0-4.1A регулюється, за замовчуванням 4.1a)

захист від надмірної потужності (коригування 0-50 Вт, за замовчуванням 50 Вт)

Захист часу (регулювання 0-100 год, визначено)

Захист від надлишку (коригування 0-60 AH, вимкнено за замовчуванням)

2. Встановіть значення вихідної напруги:

У звичайному інтерфейсі коротко натисніть кнопку U/I, щоб перейти до інтерфейсу налаштувань напруги CC. Кількість спалахів вихідної напруги. Поверніть ручку кодера, щоб збільшити або зменшити вихідну напругу. Коротко натисніть ручку, щоб вибрати номер вихідної напруги для налаштування. Після короткого налаштування натисніть кнопку U/I двічі, щоб повернутися до звичайного інтерфейсу. В іншому випадку він автоматично повернеться до звичайного інтерфейсу і не буде працювати за 10 секунд.

3. Встановіть значення постійного струму (тобто максимальний вихідний струм, дозволений модулем):

У звичайному інтерфейсі коротко натисніть кнопку U/I, щоб перейти до інтерфейсу налаштування напруги постійного струму. Коротко натисніть кнопку U/і знову, щоб перейти до постійного значення. Ви можете бачити, що постійне поточне значення певного мерехтіння. Поверніть ручку кодера, щоб збільшити або зменшити значення. Коротко натисніть кодер, щоб вибрати кількість значень постійного струму для встановлення. Після завершення налаштувань натисніть кнопку U/I коротко, щоб залишити інтерфейс налаштувань та повернутися до звичайного інтерфейсу. В іншому випадку він автоматично повернеться до звичайного інтерфейсу і не буде працювати за 10 секунд.

4. За замовчуванням модуль встановлюється на включення/вимкнення:

У звичайному інтерфейсі натисніть та утримуйте кнопку U/I, щоб перейти до інтерфейсу параметрів параметрів. Відкрийте Відкрите або Відкрите відключення означає, що вихід вимикається за замовчуванням, коли пристрій увімкнено, а ввімкнено відкрите означає, що вихід увімкнено за замовчуванням, коли пристрій увімкнено. Натисніть і утримуйте Spin Enkoder, щоб перемикатися між цими двома станами. Після налаштування натисніть і утримуйте кнопку U/I, щоб повернутися до звичайного інтерфейсу.

5. Встановіть параметр захисту на 1 -й поріг:

У звичайному інтерфейсі натисніть і утримуйте кнопку U/I, щоб перейти до інтерфейсу налаштування параметрів. Коротко натисніть кнопку SW, поки не потрібно встановити параметр захисту.

oup: Поріг захисту від розгону

OCP: Температура захисту від перенапруження

Список пакетів:

1 x Модуль перетворювача
